SAI online LaPara LA-ON-2K-LCD-V.10 de 2000 VA / 2000 W con factor de potencia 1
El LaPara LA-ON-2K-LCD-V.10 es un sistema de alimentación ininterrumpida de tecnología online de doble conversión real, diseñado para proporcionar alimentación estable y respaldo eléctrico a servidores, telecomunicaciones y cargas críticas.
Ofrece una potencia de 2000 VA / 2000 W, con factor de potencia de salida 1, y genera una onda sinusoidal pura en modo batería. Su arquitectura online permite pasar de la alimentación de red al funcionamiento con baterías con un tiempo de transferencia de 0 ms.

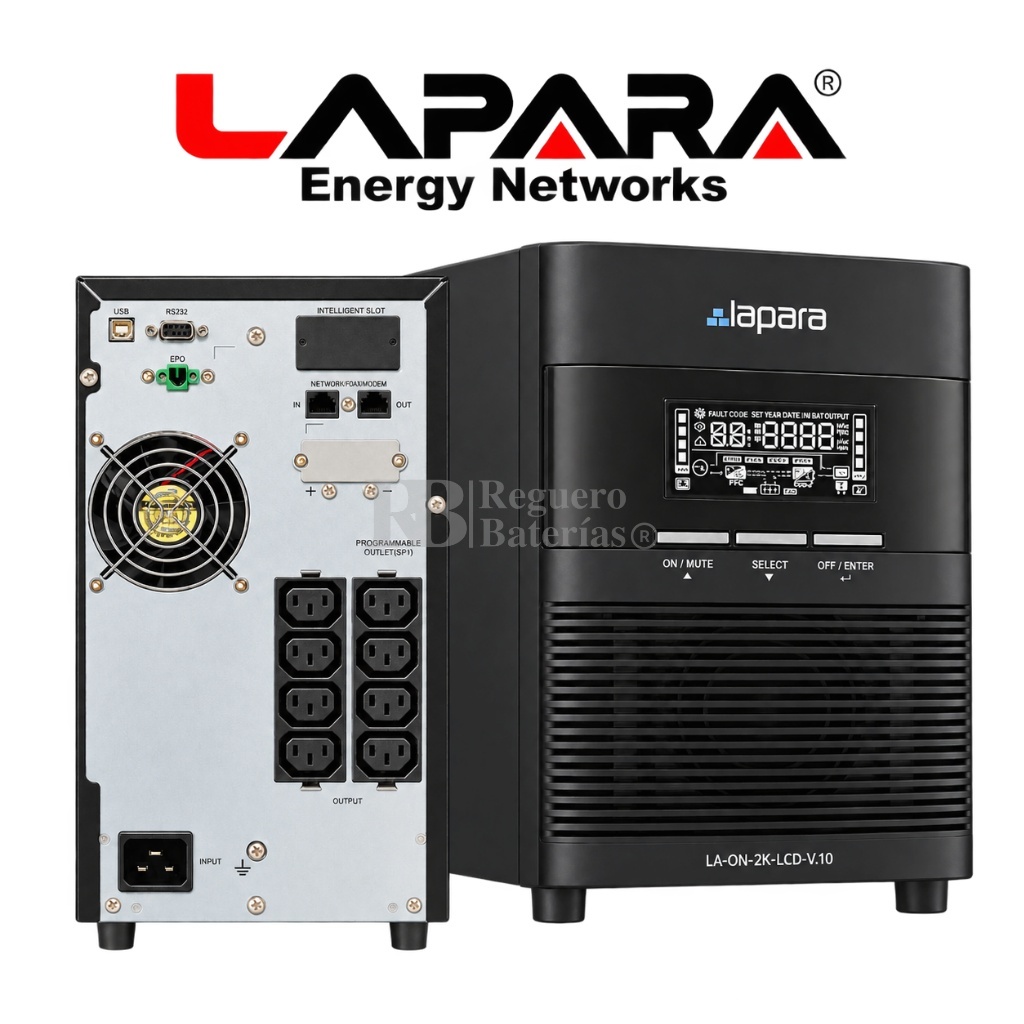

El equipo presenta un formato torre, incorpora 8 salidas IEC C13 y dispone de comunicación USB, RS-232 y una ranura inteligente para SNMP, con opciones adicionales de gestión.
Tecnología online de doble conversión
La doble conversión transforma la alimentación de entrada en corriente continua y posteriormente en corriente alterna para alimentar los dispositivos conectados. Esta arquitectura permite proporcionar una alimentación controlada y mantener la continuidad eléctrica durante la transición de red a batería.
El control por microprocesador gestiona el funcionamiento del SAI. Además, la corrección del factor de potencia de entrada permite alcanzar un valor de ≥0,99 a tensión nominal y al 100 % de carga.
Potencia y características de salida
Potencia aparente: 2000 VA, equivalentes a 2 kVA.
Potencia activa: 2000 W.
Factor de potencia de salida: 1.
Tensión de salida predeterminada: 230 V CA.
Tensiones de salida contempladas en la ficha: 200/208/220/230/240 V CA o 100/110/115/120/127 V CA.
Regulación de tensión en modo batería: ±1 %.
Forma de onda en modo batería: sinusoidal pura.
Relación de corriente de cresta: 3:1.
El factor de potencia de salida 1 permite disponer de 2000 W de potencia activa nominal. La carga conectada debe mantenerse dentro de los límites de 2000 VA y 2000 W.
Frecuencia y calidad de la alimentación
El SAI admite un rango de frecuencia de entrada de 40 a 70 Hz. La frecuencia de salida sincronizada se sitúa en 47–53 Hz o 57–63 Hz.
En modo batería, la frecuencia de salida es de 50 Hz ±0,1 Hz o 60 Hz ±0,1 Hz.
La distorsión armónica de salida se mantiene en los siguientes valores:
Estas características permiten suministrar una alimentación con baja distorsión a los equipos conectados.
Entrada monofásica y rango de tensión
El LA-ON-2K-LCD-V.10 utiliza alimentación monofásica con toma de tierra, fase y neutro.
Para el rango correspondiente a redes de 200–240 V, los umbrales de transferencia por baja tensión dependen del porcentaje de carga:
160 V CA ±5 %: carga entre el 80 y el 100 %.
140 V CA ±5 %: carga entre el 70 y el 80 %.
120 V CA ±5 %: carga entre el 60 y el 70 %.
110 V CA ±5 %: carga inferior al 60 %.
Los umbrales de recuperación por baja tensión correspondientes son 175, 155, 135 y 125 V CA ±5 %, respectivamente.
Para este rango de tensión, el umbral de transferencia por alta tensión es de 300 V CA ±5 %, con recuperación a 290 V CA ±5 %.
Corrección del factor de potencia de entrada
El equipo incorpora corrección del factor de potencia de entrada, con un valor de ≥0,99 a tensión nominal y plena carga.
La ficha especifica una distorsión armónica de corriente de entrada THDi ≤5 % para los rangos de 205–245 V CA o 100–130 V CA, bajo la condición indicada de THDU <1,6 %, carga lineal y batería cargada.
Transferencia y bypass
La transición desde la alimentación de red al modo batería se realiza con un tiempo de transferencia de 0 ms.
El tiempo de transferencia del inversor al bypass es de 4 ms.
Red a batería: 0 ms.
Inversor a bypass: 4 ms.
Baterías y sistema de recarga
El equipo incorpora 6 baterías de 12 V y 7 Ah cada una. Su sistema de carga permite recuperar el 95 % de la capacidad en aproximadamente 3 horas, con una corriente de carga de 2 A, según el valor típico indicado por el fabricante.
Número de baterías: 6.
Características de cada batería: 12 V / 7 Ah.
Tiempo de recarga típico: 3 horas al 95 % de capacidad con carga a 2 A.
Corriente de carga predeterminada: 2 A.
Corriente de carga máxima ajustable: 8 A.
Tensión de carga: 82,1 V CC ±1 %.
Eficiencia energética y modo ECO
El LA-ON-2K-LCD-V.10 presenta los siguientes valores de eficiencia:
La operación en modo ECO opcional permite adaptar el funcionamiento del equipo para favorecer el ahorro energético.
Conexiones de alimentación

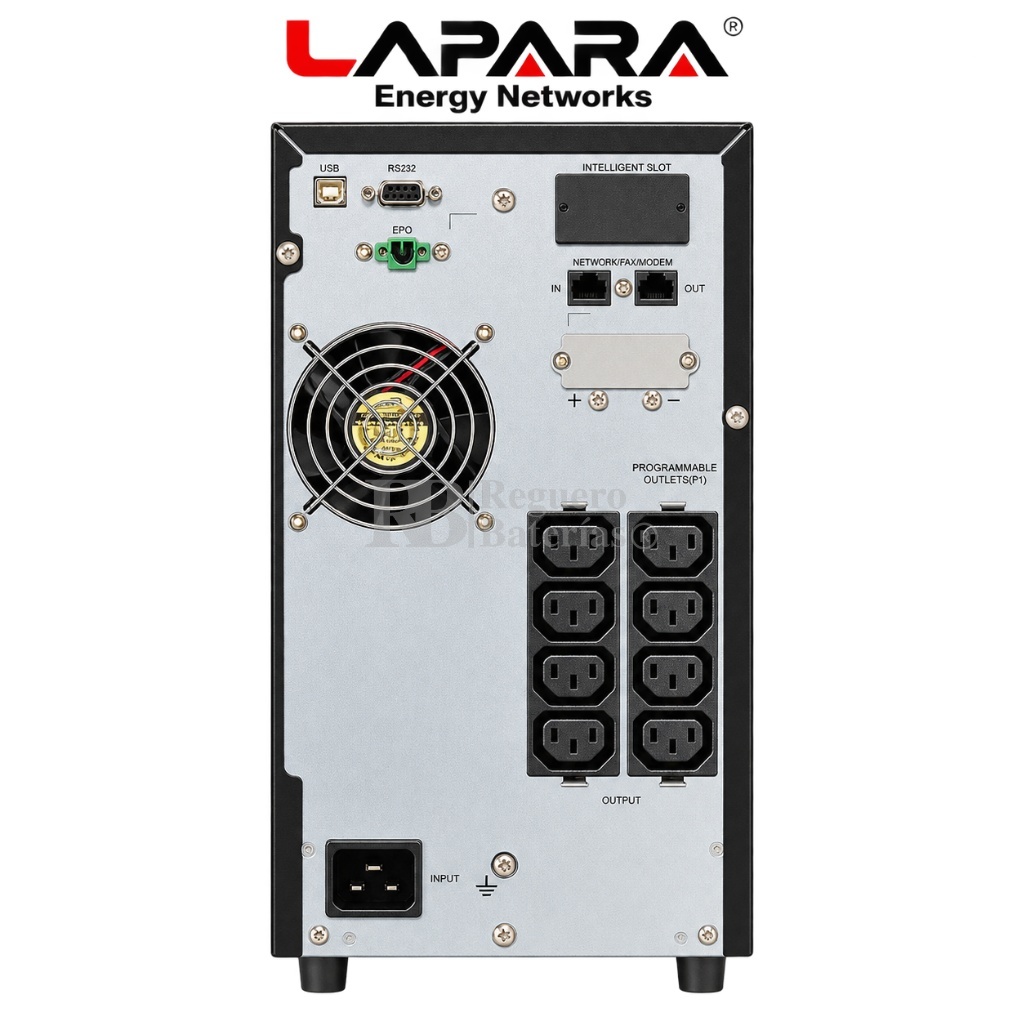

El SAI dispone de 8 salidas IEC C13, adecuadas para conectar equipos informáticos y de comunicaciones con este formato de alimentación.
Esta configuración facilita la distribución de la alimentación entre varios dispositivos, respetando siempre la potencia total máxima de 2000 VA / 2000 W.
Protecciones y apagado de emergencia
El equipo incorpora función de apagado de emergencia EPO, que permite disponer de una vía específica para ordenar el apagado del sistema en situaciones que lo requieran.
La ficha también destaca la protección frente a sobretensiones mediante MOV, integrada para contribuir a proteger los equipos conectados.
Comunicación y gestión
El LA-ON-2K-LCD-V.10 dispone de:
La ficha contempla SNMP, AS400 y ModBus como opciones de comunicación. Con la opción SNMP, es posible gestionar la alimentación mediante un gestor SNMP y un navegador web.
Compatibilidad del software
La gestión mediante Smart RS-232 y USB declara compatibilidad con Windows 2000, 2003, XP, Vista, 2008, 7, 8 y 10, además de Linux, Unix y Mac.
Formato, dimensiones y peso

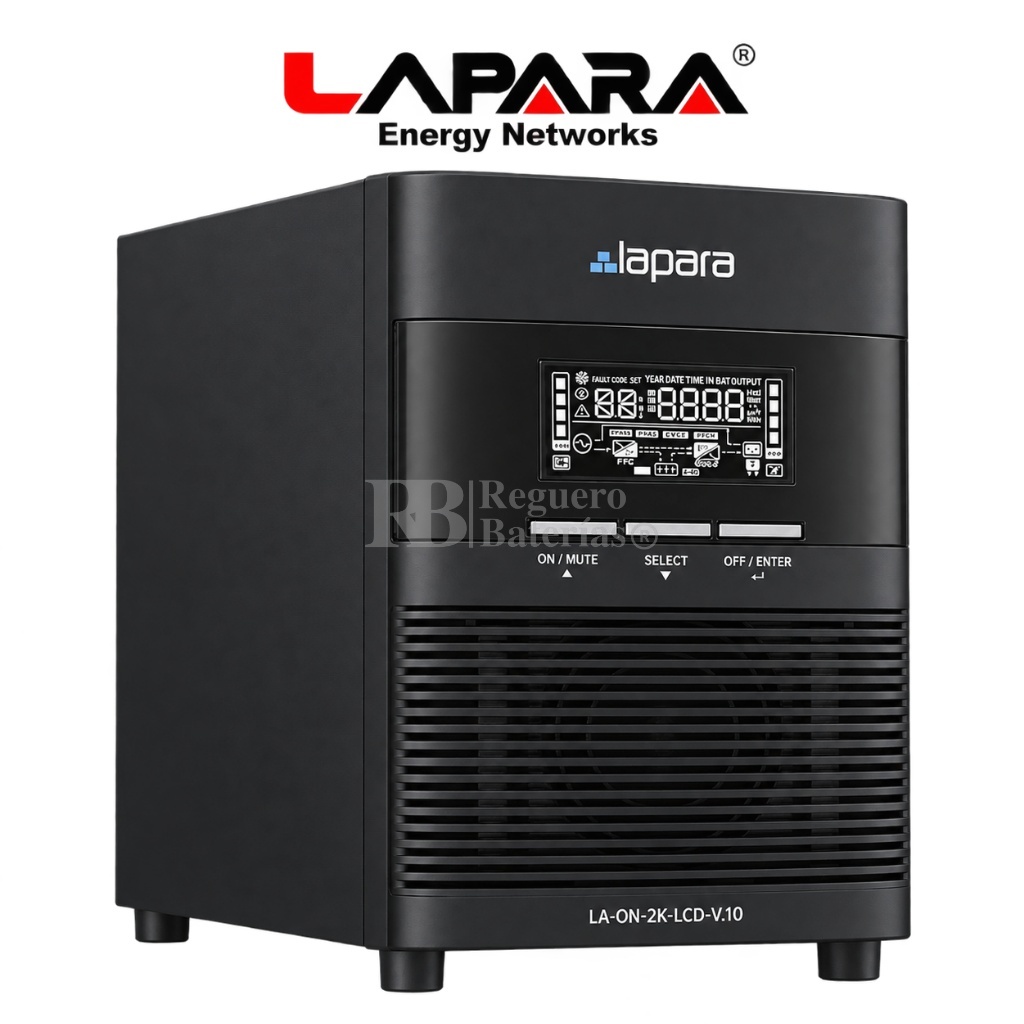

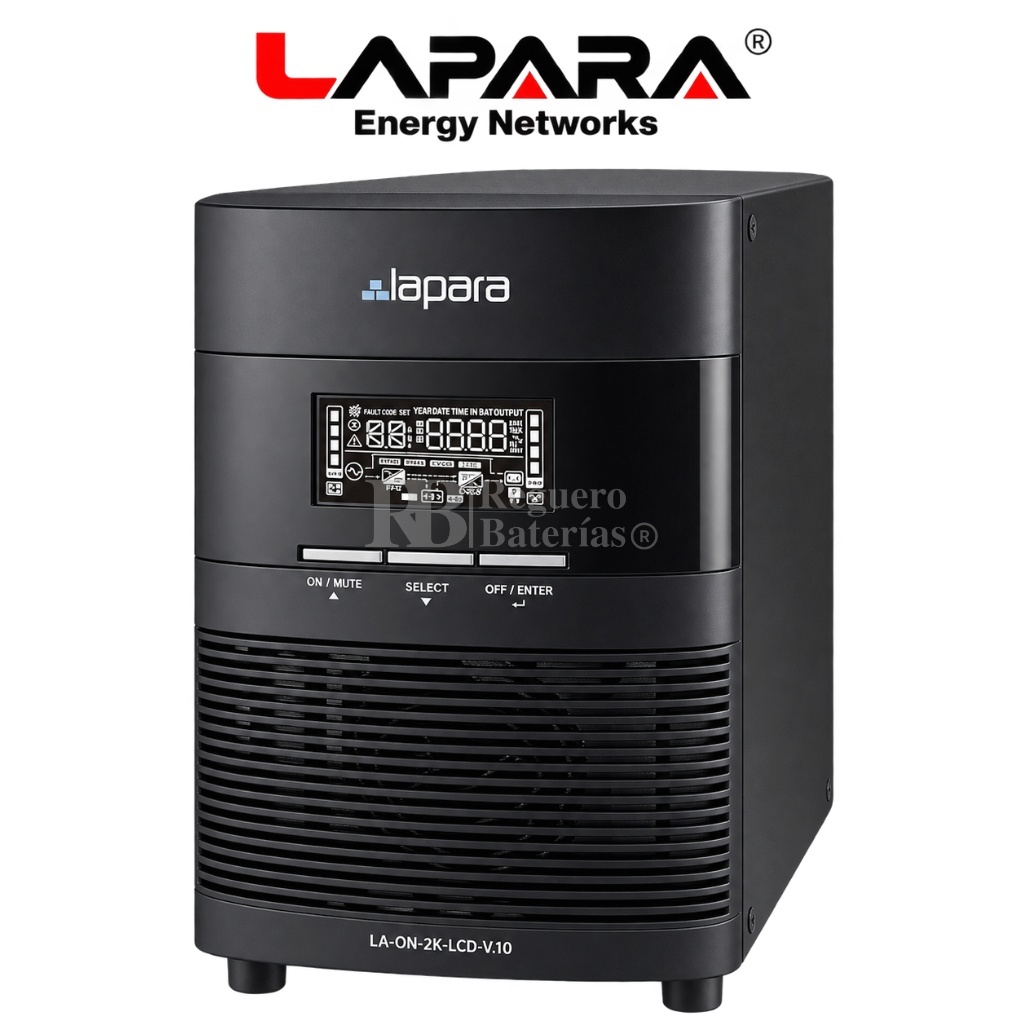

Su diseño torre permite instalar el SAI junto a los equipos que necesitan alimentación de respaldo.
Dimensiones: 421 × 190 × 318 mm, en orden profundidad × anchura × altura.
Peso neto con baterías: 22,8 kg.
Peso neto sin baterías: 9,9 kg.
Refrigeración y condiciones ambientales
El equipo incorpora control de velocidad del ventilador y presenta un nivel de ruido inferior a 50 dBA a 1 metro.
Temperatura de funcionamiento: de 0 a 40 °C.
Humedad relativa: del 20 al 95 %, sin condensación.
Nivel de ruido: <50 dBA a 1 metro.
Aplicaciones recomendadas
El LaPara LA-ON-2K-LCD-V.10 está orientado a servidores, telecomunicaciones y cargas críticas. La ficha también contempla su aplicación en equipos médicos.
La combinación de 2000 W de potencia activa, doble conversión online, salida sinusoidal pura y transferencia de 0 ms a batería permite atender instalaciones que requieren continuidad y estabilidad eléctrica. Sus 8 salidas IEC C13 y las opciones de comunicación facilitan la conexión y gestión de los dispositivos.
