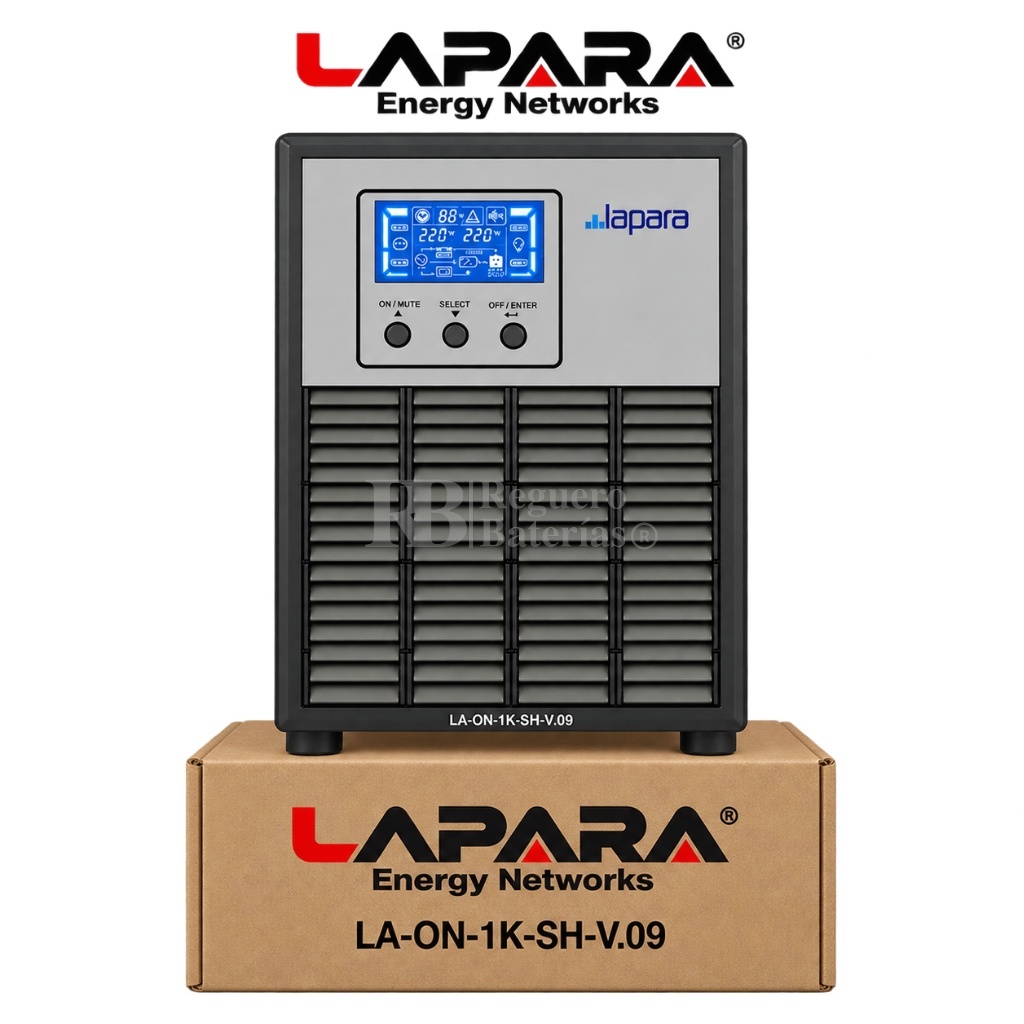

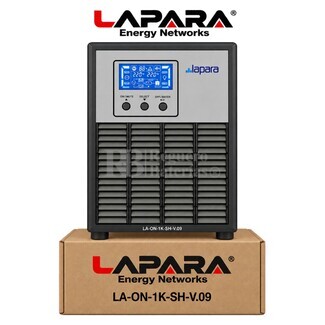

SAI online LaPara LA-ON-1K-SH-V.09 de 1000 VA / 900 W con 3 salidas Schuko
El LaPara LA-ON-1K-SH-V.09 es un sistema de alimentación ininterrumpida de tecnología online de doble conversión real, diseñado para proporcionar una alimentación estable a equipos sensibles como servidores, sistemas NAS, dispositivos de almacenamiento, electrónica de red y videovigilancia.
Con una potencia de 1000 VA / 900 W y un factor de potencia de salida de 0,9, ofrece respaldo eléctrico con onda sinusoidal pura en modo batería. Su formato torre incorpora 3 tomas Schuko, conexiones de comunicación USB y RS-232 y un puerto inteligente para ampliar las posibilidades de gestión.
Tecnología online de doble conversión
La doble conversión real transforma la alimentación de entrada en corriente continua y posteriormente en corriente alterna para alimentar los equipos conectados. Esta arquitectura permite mantener una alimentación controlada y proporciona un tiempo de transferencia de red a batería de 0 ms.
El equipo incorpora control por microprocesador y corrección del factor de potencia de entrada, con un valor de ≥0,99 a tensión nominal.
También dispone de compatibilidad con generador, modo de conversión de frecuencia de salida a 50/60 Hz y funcionamiento ECO opcional para ahorro energético.
Potencia y características de salida
Potencia aparente: 1000 VA, equivalentes a 1 kVA.
Potencia activa: 900 W.
Factor de potencia de salida: 0,9.
Tensión de salida predeterminada: 230 V CA.
Tensiones de salida contempladas en la ficha: 110/115/120/127 V CA o 208/220/230/240 V CA.
Regulación de tensión en modo batería: ±1 %.
Forma de onda en modo batería: sinusoidal pura.
Relación de corriente de cresta: 3:1.
La suma de las cargas conectadas debe mantenerse dentro de los límites nominales de 1000 VA y 900 W.
Frecuencia y calidad de la alimentación
El LA-ON-1K-SH-V.09 admite un rango de frecuencia de entrada de 40 a 70 Hz. En funcionamiento sincronizado, la ficha especifica rangos de salida de 47–53 Hz o 57–63 Hz.
En modo batería, la frecuencia de salida es de 50 Hz ±0,5 Hz o 60 Hz ±0,5 Hz.
La distorsión armónica de salida se mantiene en los siguientes valores:
Entrada monofásica y adaptación a la tensión de red
El equipo utiliza alimentación monofásica con toma de tierra. Los umbrales de transferencia por baja tensión dependen del porcentaje de carga y se especifican para una temperatura ambiente inferior a 35 °C.
Para el rango de entrada correspondiente a redes de 220–240 V, los umbrales de transferencia por baja tensión son:
180 V CA ±5 %: carga entre el 80 y el 100 %.
160 V CA ±5 %: carga entre el 70 y el 80 %.
140 V CA ±5 %: carga entre el 60 y el 70 %.
120 V CA ±5 %: carga inferior al 60 %.
Para este mismo rango, el umbral de transferencia por alta tensión es de 300 V CA ±5 %, con recuperación a 290 V CA ±5 %.
Transferencia y funcionamiento en bypass
La tecnología online proporciona una transición de 0 ms desde el modo CA al modo batería, evitando una pausa de transferencia en este cambio de funcionamiento.
El tiempo de transferencia del inversor al bypass es de 4 ms típicos.
Comportamiento ante sobrecargas
Para una temperatura ambiente inferior a 35 °C, el fabricante establece los siguientes tiempos de actuación:
Sobrecarga del 105 al 110 %: apagado después de 10 minutos en modo batería.
Sobrecarga del 110 al 130 %: apagado después de 1 minuto en modo batería.
Sobrecarga superior al 130 %: apagado después de 3 segundos en modo batería.
En estas condiciones, cuando la red eléctrica es normal, la ficha contempla el cambio a modo bypass.
Baterías y sistema de recarga
La versión estándar incorpora 2 baterías de 12 V y 9 Ah cada una. El sistema de carga permite recuperar el 90 % de capacidad en aproximadamente 4 horas, según el valor típico indicado por el fabricante.
Número de baterías: 2.
Características de cada batería: 12 V / 9 Ah.
Tiempo de recarga típico: 4 horas al 90 % de capacidad.
Corriente máxima de carga: 1 A.
Tensión de carga: 27,4 V CC ±1 %.
Eficiencia de funcionamiento
Para el modelo LA-ON-1K-SH-V.09, la ficha técnica declara:
Además, contempla operación en modo ECO opcional para favorecer el ahorro energético.
Conexiones de alimentación

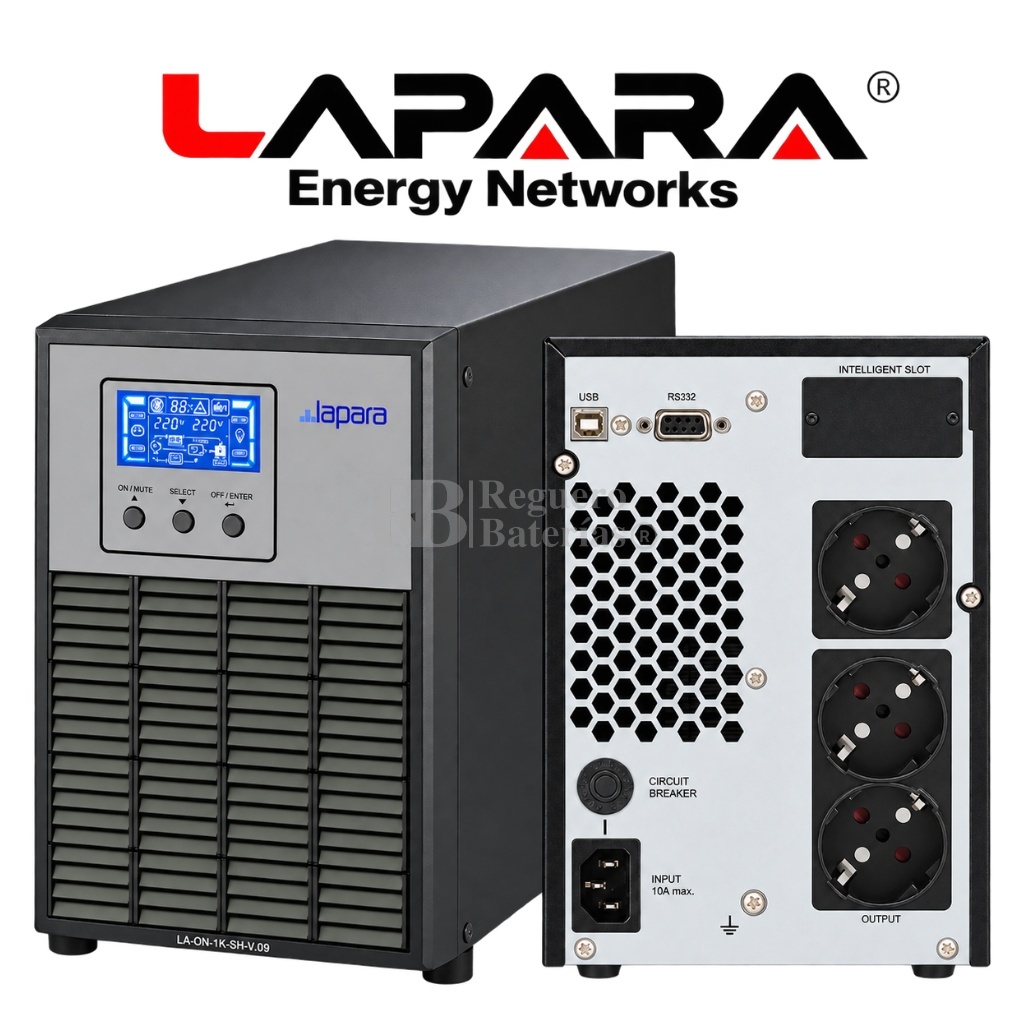

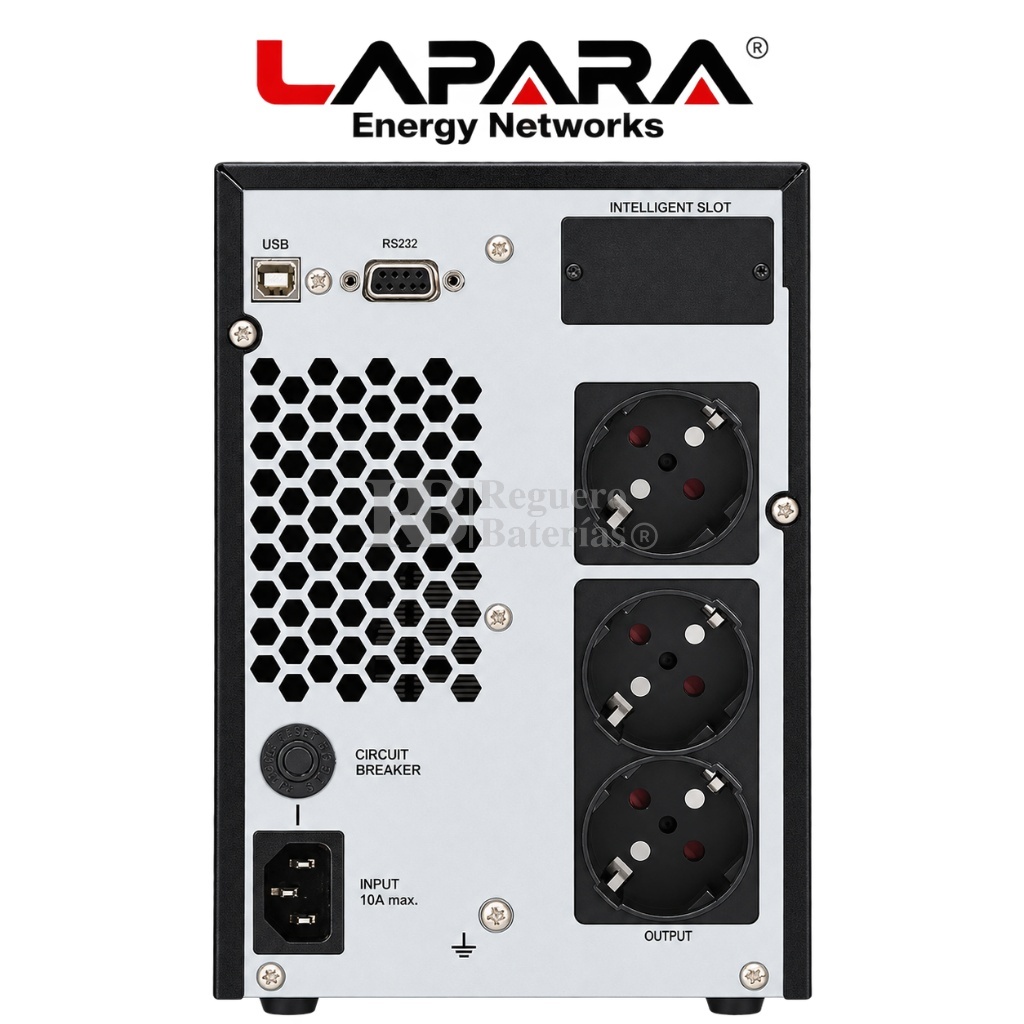

El SAI dispone de 3 salidas Schuko para conectar equipos compatibles con este formato de enchufe.
Esta configuración facilita su instalación en entornos informáticos y de comunicaciones, siempre respetando la capacidad total de 900 W / 1000 VA.
Comunicación y supervisión
El equipo incorpora las siguientes interfaces:
1 puerto USB.
1 puerto RS-232.
1 puerto inteligente.
La ficha contempla SNMP, AS400 y ModBus como opciones de comunicación. Mediante la opción SNMP, es posible realizar la administración de la energía a través de un gestor SNMP y un navegador web.
Compatibilidad de gestión
La gestión mediante Smart RS-232 o USB declara compatibilidad con Windows 2000, 2003, XP, Vista, 2008, 7 y 8, además de Linux, Unix y Mac.
Formato, dimensiones y peso

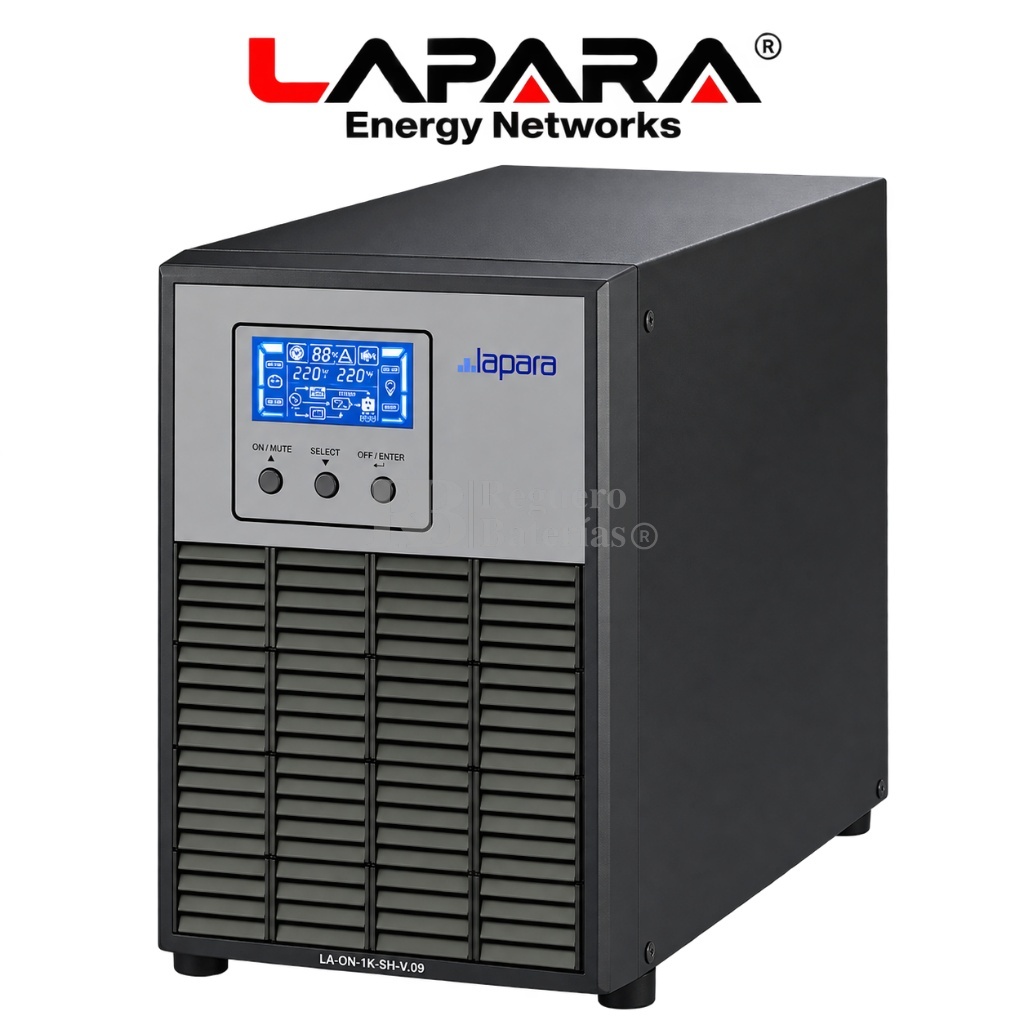

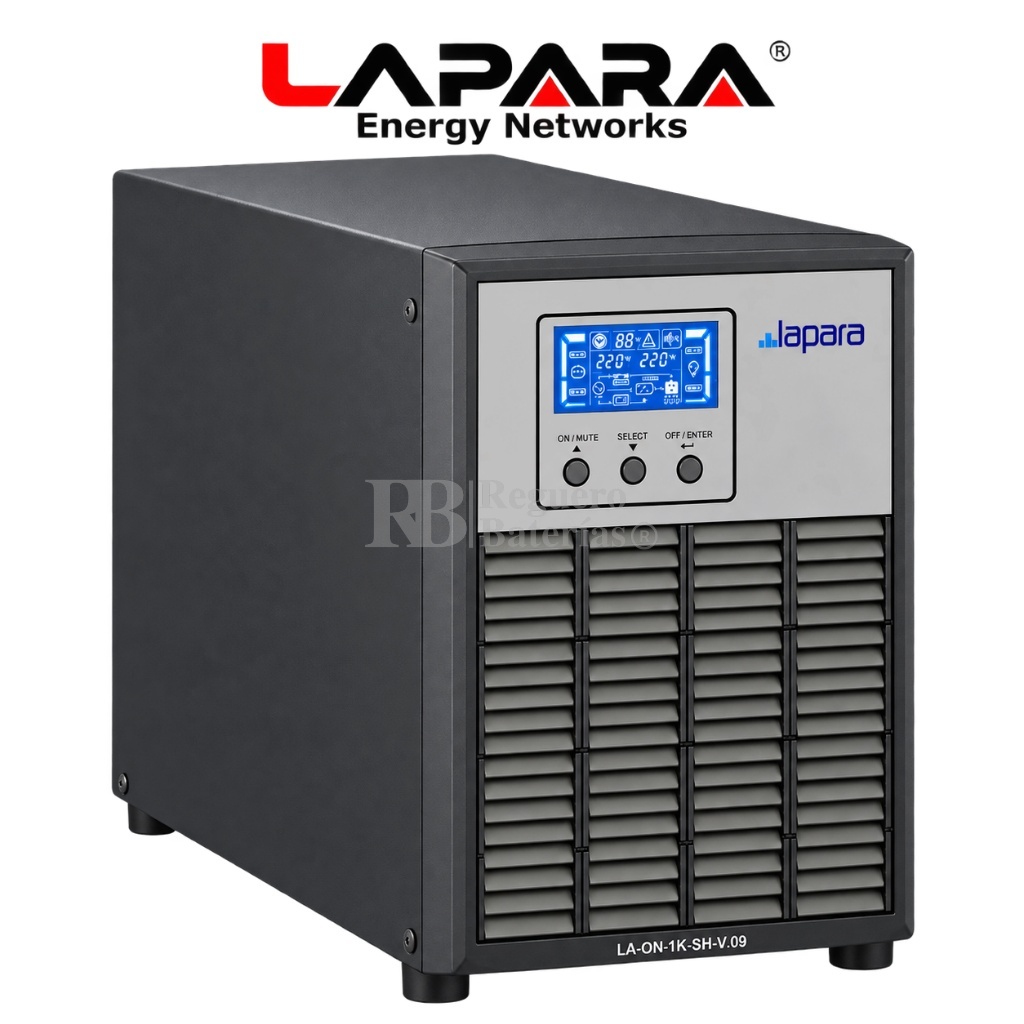

El formato torre permite instalar el SAI junto a los equipos que requieren alimentación de respaldo.
Dimensiones: 282 × 145 × 220 mm, en orden profundidad × anchura × altura.
Peso neto: 9,3 kg.
Nivel de ruido: inferior a 50 dBA a 1 metro.
Condiciones ambientales
Aplicaciones recomendadas
El LaPara LA-ON-1K-SH-V.09 está indicado para proporcionar respaldo a servidores, sistemas NAS y de almacenamiento, electrónica de red y videovigilancia.
La combinación de doble conversión online, transferencia de 0 ms a batería y salida sinusoidal pura resulta especialmente adecuada para instalaciones que requieren continuidad y estabilidad en la alimentación. Las 3 salidas Schuko y sus opciones de comunicación facilitan la conexión y supervisión de los equipos.
