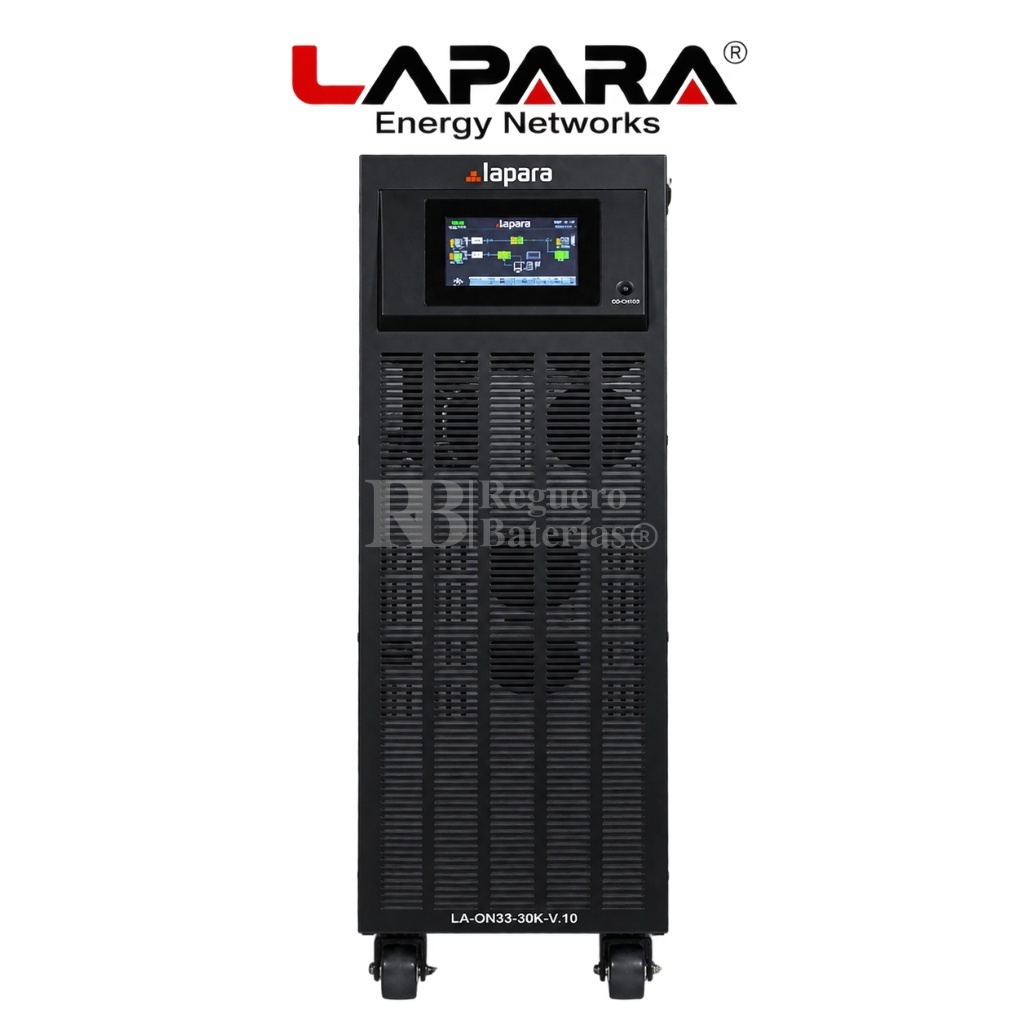

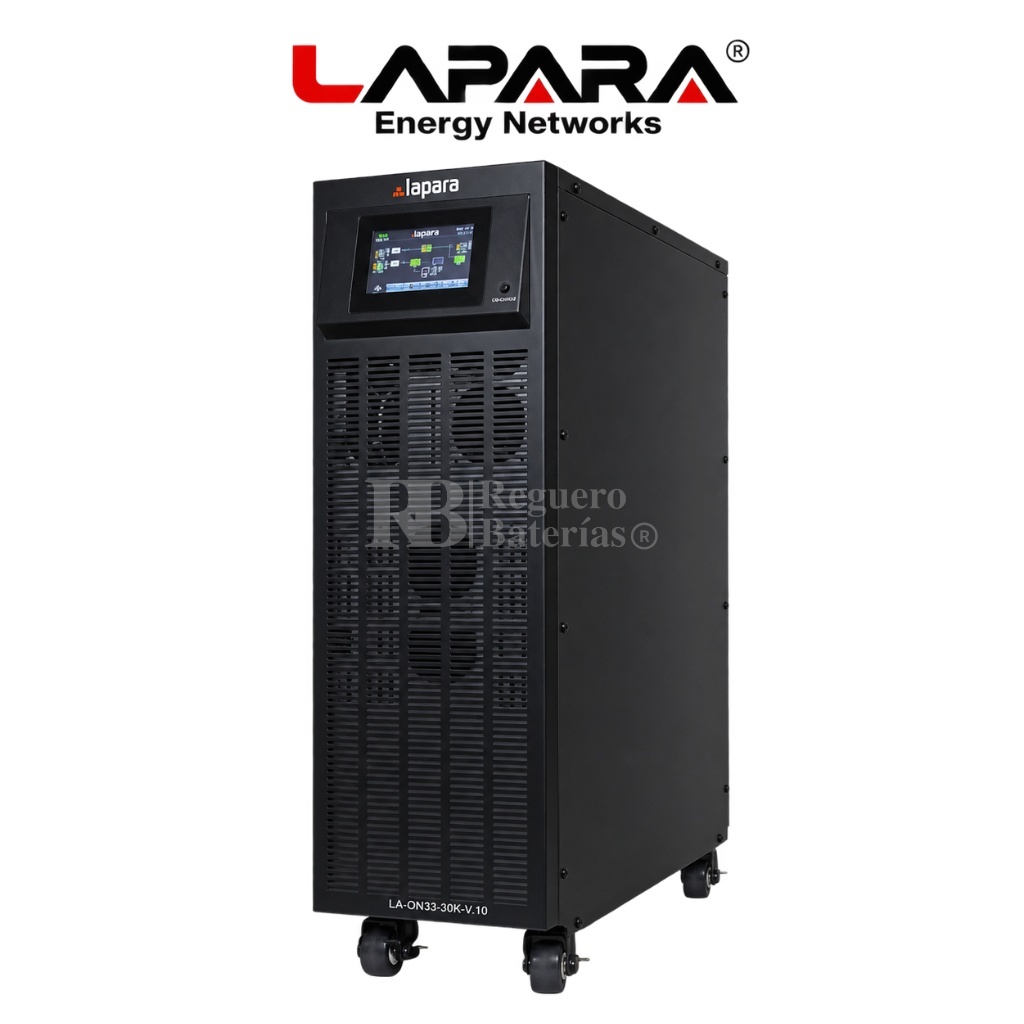

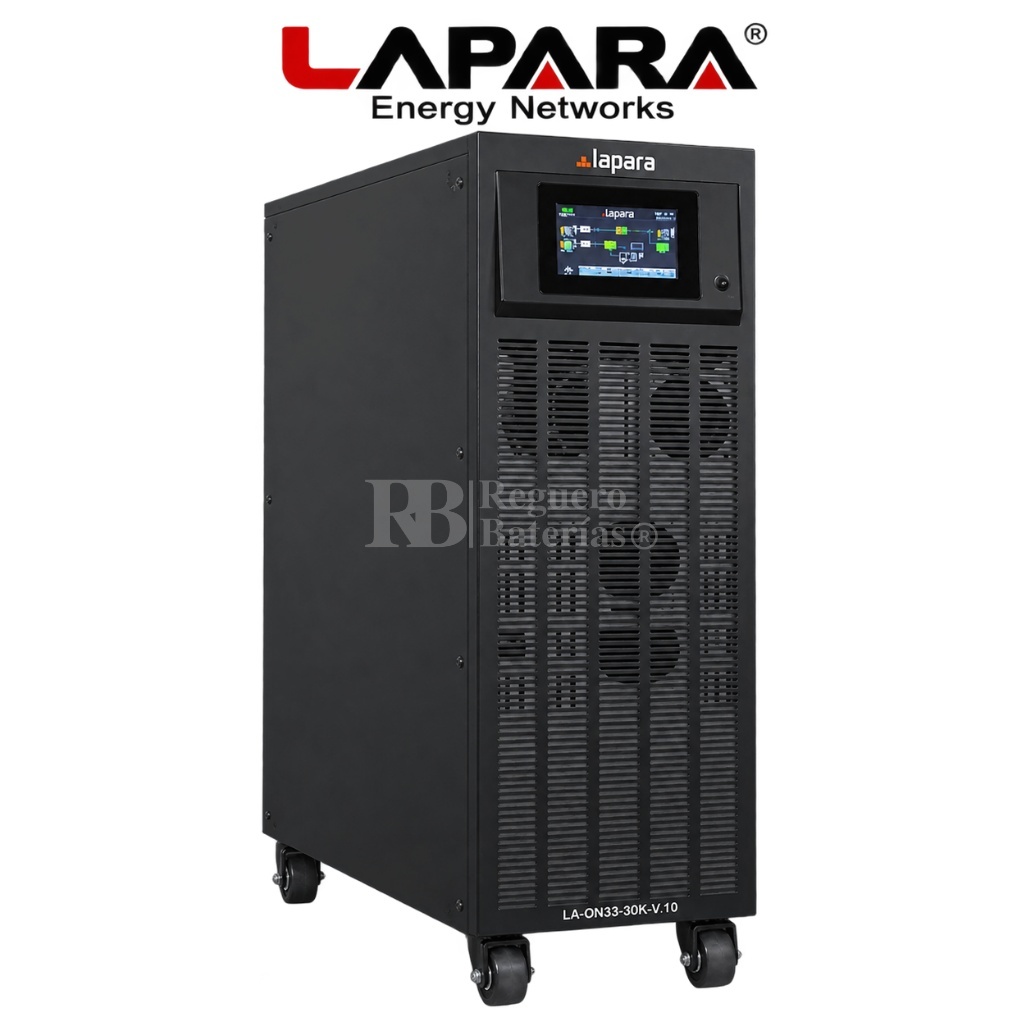

SAI Online trifásico LaPara LA-ON33-30K-V.10 de 30 kVA / 30 kW

El LaPara LA-ON33-30K-V.10 es un sistema de alimentación ininterrumpida con tecnología Online de doble conversión real, entrada y salida trifásicas con neutro —3F+N— y una potencia nominal de 30.000 VA / 30.000 W. Su formato torre está orientado a instalaciones profesionales que requieren continuidad de suministro y protección para cargas trifásicas.

Con factor de potencia de salida 1, control digital mediante tecnología DSP y diodos de carburo de silicio, ofrece un rendimiento del 96 % en modo AC, del 98,5 % en modo ECO y del 95 % en modo batería.

Incorpora una pantalla LCD táctil en color de 5 pulgadas, comunicaciones RS-232 y USB, y admite el funcionamiento de hasta 4 equipos en paralelo con batería común. Está indicado para centros de procesamiento de datos, industria, hospitales e infraestructuras críticas.

Características principales

• Potencia aparente nominal: 30 kVA.
• Potencia activa nominal: 30 kW.
• Tecnología Online de doble conversión real.
• Entrada y salida trifásicas con neutro —3F+N—.
• Factor de potencia de salida: 1.
• Control digital mediante DSP.
• Diodos de carburo de silicio para mejorar la eficiencia del sistema.
• Sistema de doble entrada de tensión.
• Pantalla LCD táctil en color de 5 pulgadas.
• Corriente de carga ajustable de 1 a 12 A.
• Compatibilidad con hasta 4 unidades en paralelo con batería común.
• Onda sinusoidal pura en modo batería.
• Conexiones RS-232 y USB.
• Gestión SNMP opcional.
• Formato torre.

Entrada eléctrica

El equipo dispone de una tensión nominal de entrada de 3 × 400 V CA, con configuración trifásica más neutro. Su rango de tensión de entrada varía según el nivel de carga.

• Tensión nominal: 3 × 400 V CA —3F+N—.
• Rango de tensión al 50 % de carga: de 190 a 520 V CA, trifásico.
• Rango de tensión al 100 % de carga: de 305 a 478 V CA, trifásico.
• Rango de frecuencia: de 46 a 54 Hz o de 56 a 64 Hz.
• Factor de potencia de entrada: ≥0,99 al 100 % de carga.

Salida eléctrica y calidad de alimentación

El LA-ON33-30K-V.10 proporciona salida trifásica con neutro, con las siguientes tensiones especificadas: 3 × 360 / 380 / 400 / 415 V CA.

En modo batería mantiene una regulación de tensión de ±1 % y una forma de onda sinusoidal pura.

• Configuración de salida: trifásica con neutro —3F+N—.
• Tensiones de salida: 3 × 360 / 380 / 400 / 415 V CA.
• Regulación de tensión en modo batería: ±1 %.
• Frecuencia en funcionamiento sincronizado: de 46 a 54 Hz o de 56 a 64 Hz.
• Frecuencia en modo batería: 50 Hz ±0,1 Hz o 60 Hz ±0,1 Hz.
• Distorsión armónica con cargas lineales: ≤2 % THD.
• Distorsión armónica con cargas no lineales: ≤5 % THD.
• Factor de cresta de corriente: 3:1 máximo.
• Forma de onda en modo batería: sinusoidal pura.

Tiempos de transferencia

La ficha técnica especifica transferencias de 0 ms tanto entre red y batería como entre inversor y bypass.

• Red ↔ batería: 0 ms.
• Inversor ↔ bypass: 0 ms.

Capacidad de sobrecarga

Los valores de sobrecarga especificados son iguales para el funcionamiento en modo AC y modo batería:

• Del 100 % al 110 % de carga: 60 minutos.
• Del 110 % al 125 % de carga: 10 minutos.
• Por encima del 150 % de carga: 1 segundo.

Eficiencia energética

El equipo ofrece los siguientes rendimientos según el modo de funcionamiento:

• Modo AC: 96 %.
• Modo ECO: 98,5 %.
• Modo batería: 95 %.

La incorporación de diodos de carburo de silicio contribuye a mejorar la eficiencia del sistema.

Sistema de baterías y recarga

El modelo estándar incorpora 64 baterías de 12 V / 7 Ah, con una distribución indicada por el fabricante de (16 + 16) unidades × 2 series.

• Tensión nominal por batería: 12 V.
• Capacidad por batería: 7 Ah.
• Número total de baterías: 64.
• Distribución: (16 + 16) unidades × 2 series.
• Tiempo de recarga: 9 horas para recuperar el 90 % de la capacidad.
• Corriente de carga ajustable: de 1 a 12 A.
• Tensión de carga especificada: ±218 V CC, con tolerancia de ±10 %.

Pantalla y supervisión del funcionamiento

La pantalla LCD táctil en color de 5 pulgadas permite consultar los principales parámetros operativos y el estado del equipo:

• Estado del SAI.
• Nivel de carga conectada.
• Nivel de batería.
• Tensión de entrada y salida.
• Tiempo de descarga.
• Fallos del sistema.

Esta información facilita la supervisión local de la alimentación y del sistema de respaldo.

Alarmas acústicas

El equipo dispone de avisos sonoros diferenciados para identificar sus principales estados de funcionamiento:

• Modo batería: un aviso cada 4 segundos.
• Batería baja: un aviso cada segundo.
• Sobrecarga: dos avisos por segundo.
• Fallo: sonido continuo.

Comunicaciones y gestión

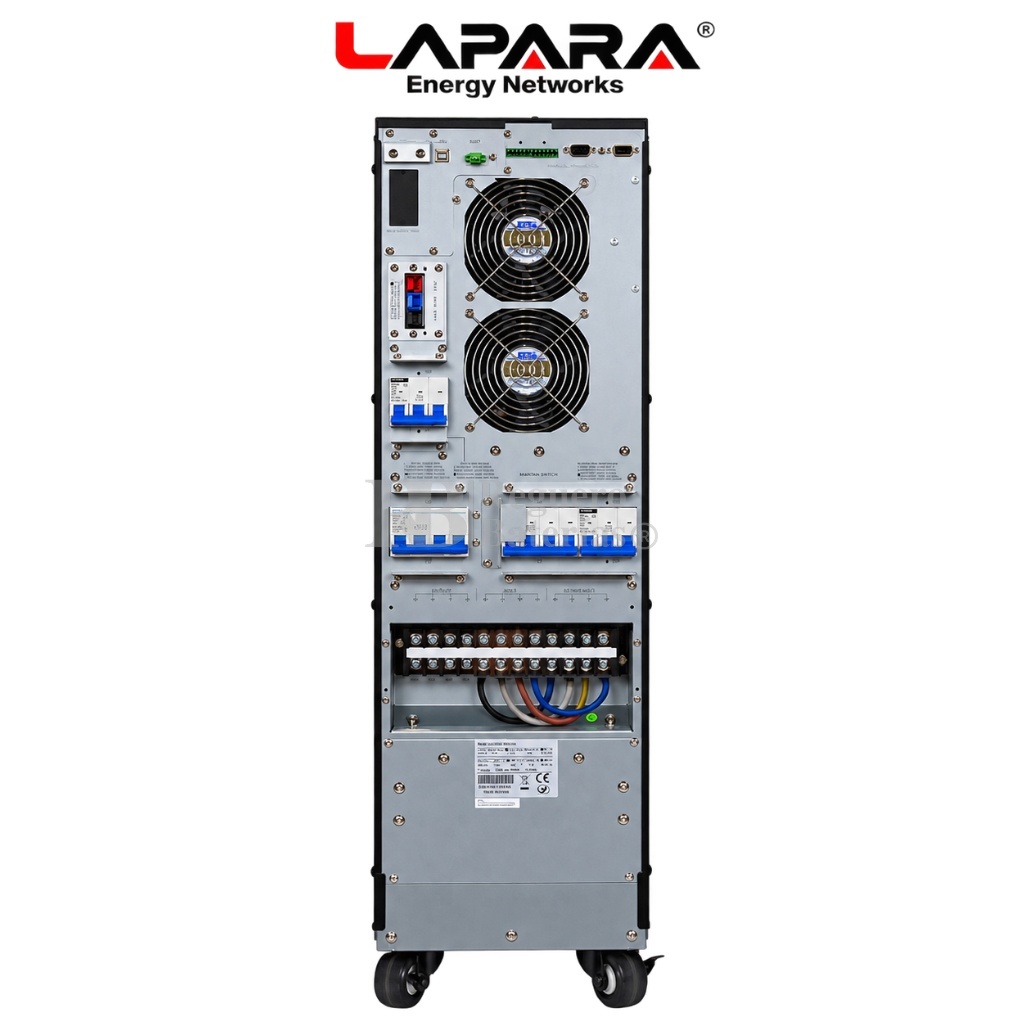

Las conexiones Smart RS-232 y USB permiten conectar el SAI con sistemas informáticos compatibles para su supervisión.

La ficha técnica indica compatibilidad con Windows 2000, 2003, XP, Vista, 2008, 7 y 8, además de Linux, Unix y Mac.

Mediante la opción SNMP, el equipo permite la administración de la energía desde un gestor SNMP y un navegador web.

• Interfaces de comunicación: RS-232 y USB.
• SNMP: opcional.
• Gestión mediante SNMP: gestor de red y navegador web.

Funcionamiento en paralelo

El LaPara LA-ON33-30K-V.10 admite una configuración de hasta 4 equipos en paralelo con batería común, según las condiciones de instalación y configuración del fabricante.

Características físicas

• Formato: torre.
• Dimensiones del modelo estándar: 815 × 300 × 1.000 mm.
• Peso neto: 225 kg.

Condiciones ambientales

• Temperatura de funcionamiento: de 0 a 40 °C.
• Humedad relativa: inferior al 95 %, sin condensación.
• Nivel de ruido acústico: inferior a 65 dBA a 1 metro.

El fabricante señala que las temperaturas superiores a 25 °C reducen la vida útil de las baterías.

Aplicaciones recomendadas

Por su potencia, arquitectura trifásica y tecnología de doble conversión, este modelo está orientado a:

• Centros de procesamiento de datos —CPD—.
• Instalaciones industriales.
• Hospitales.
• Infraestructuras críticas.

Su combinación de 30 kW de potencia activa, transferencia de 0 ms, supervisión mediante pantalla táctil y funcionamiento en paralelo permite integrarlo en instalaciones profesionales con cargas trifásicas.
