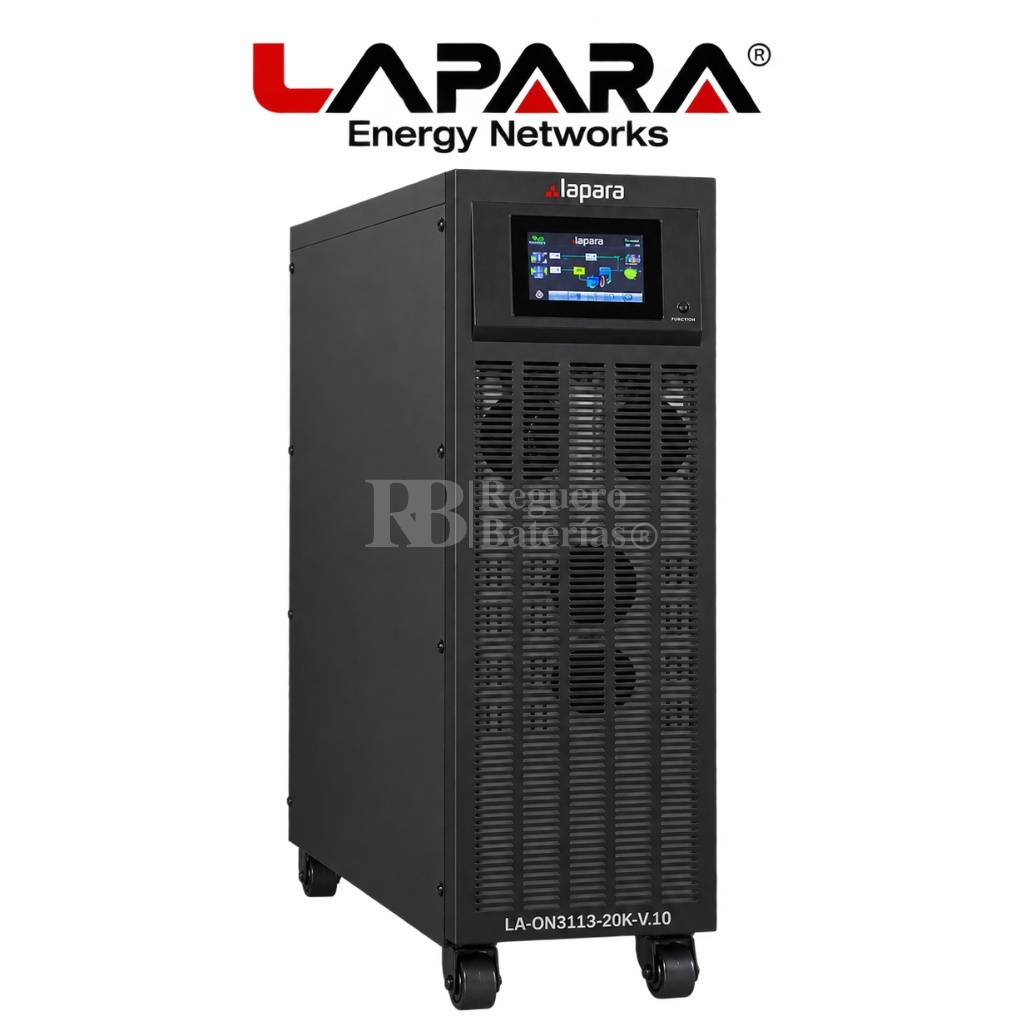

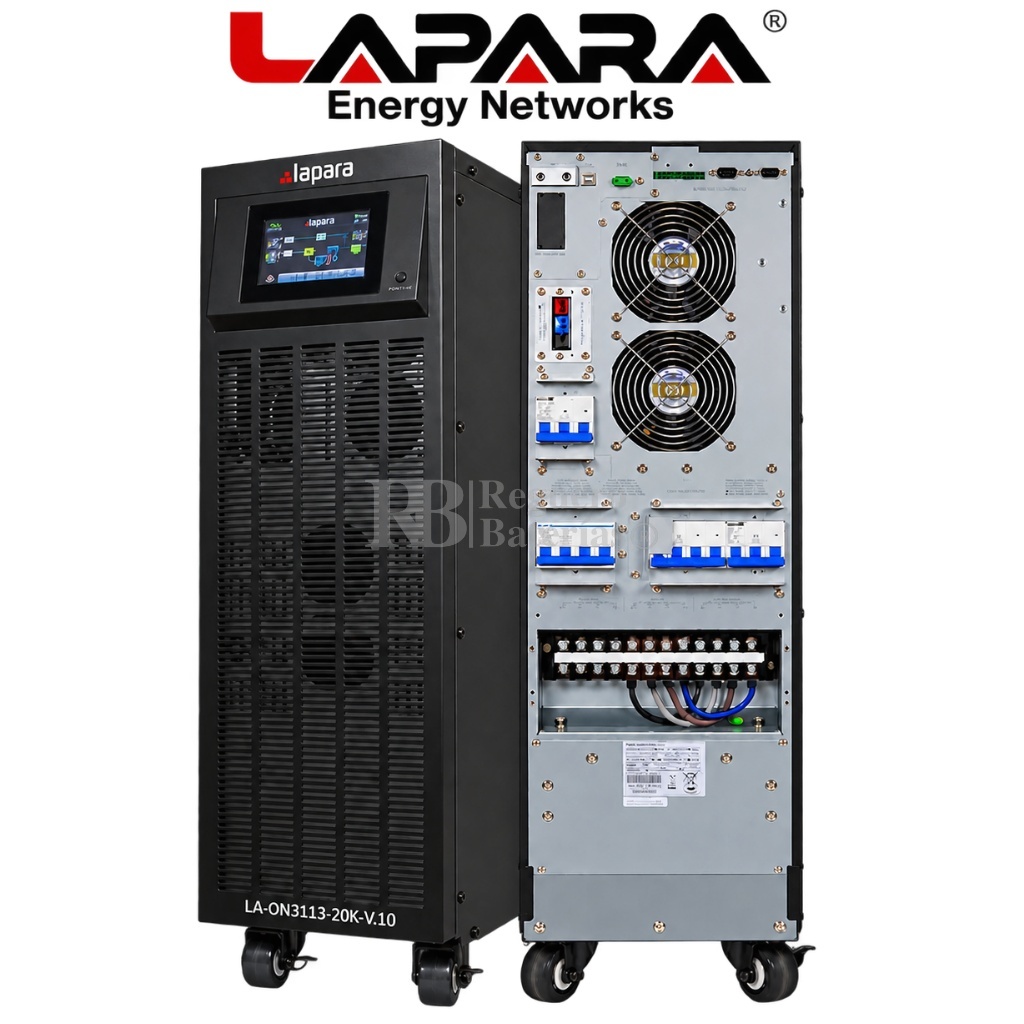

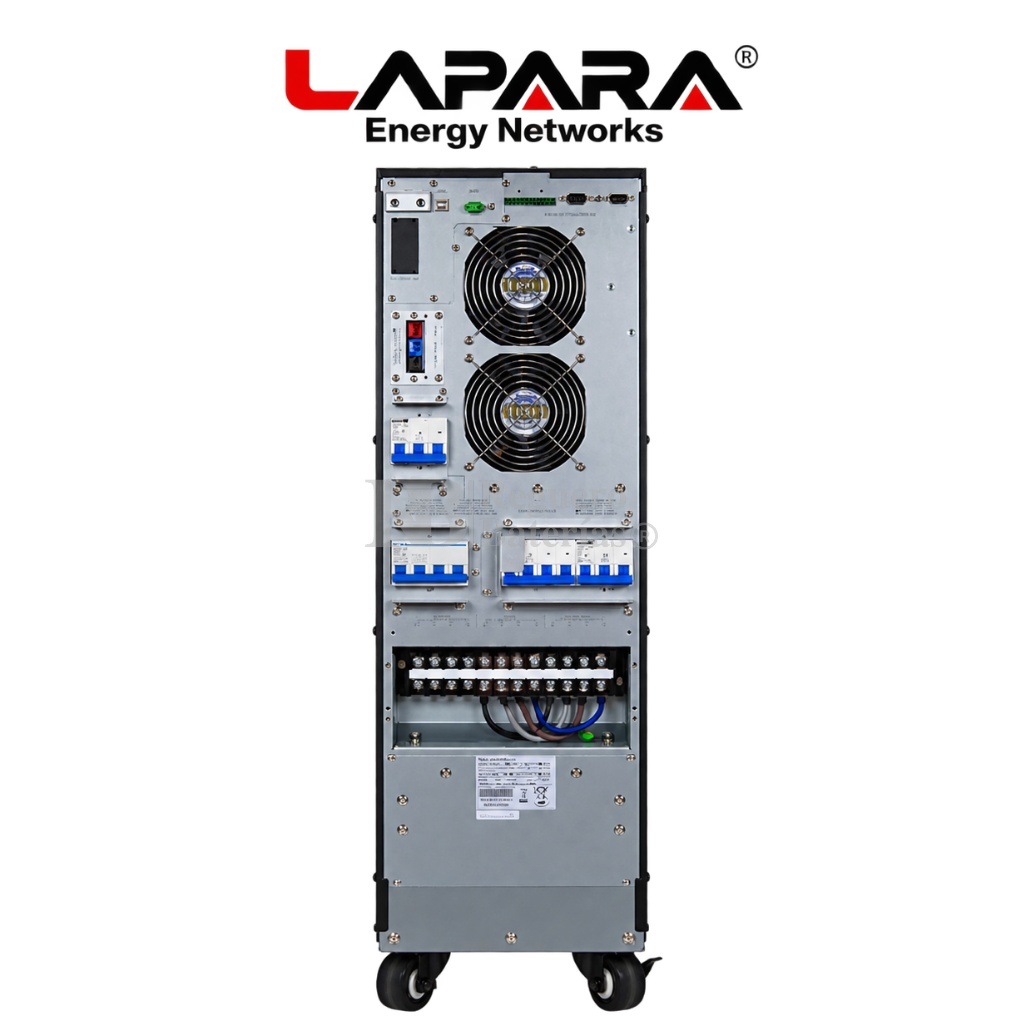

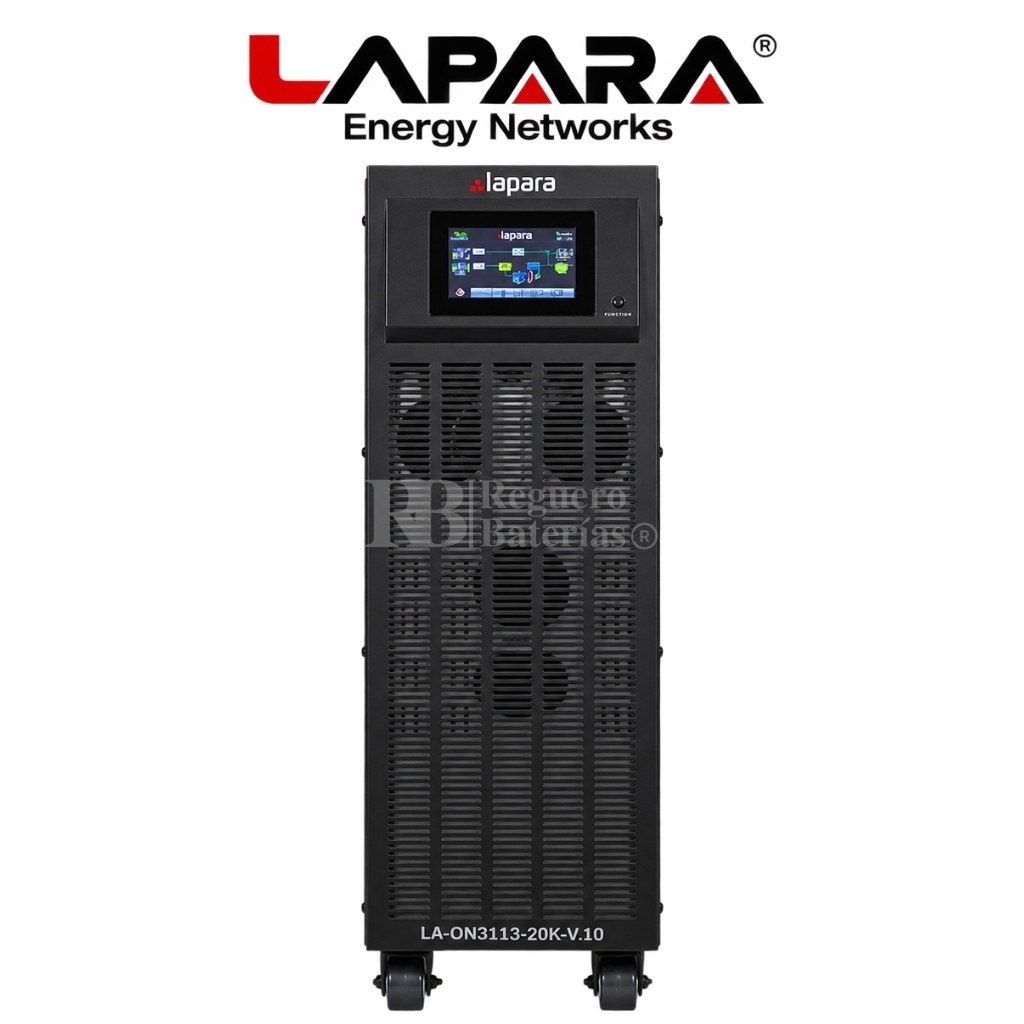

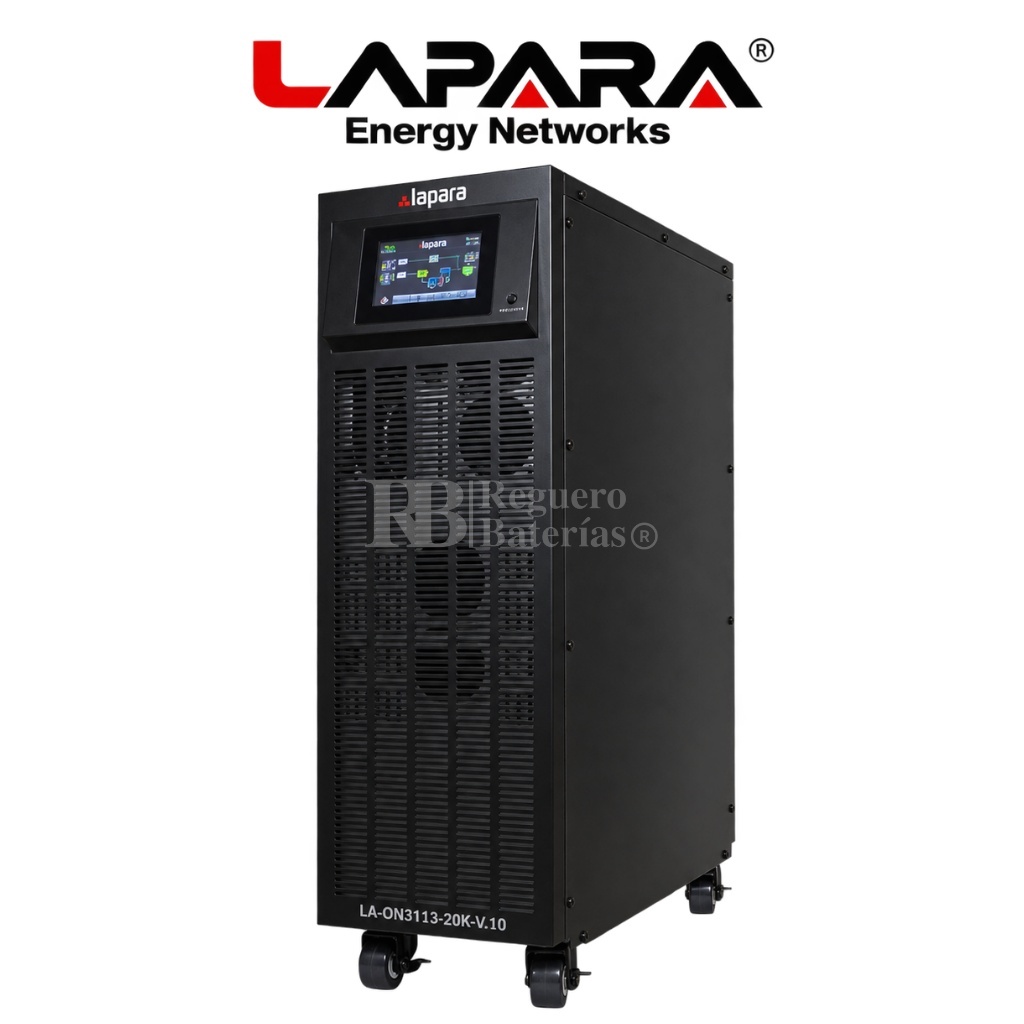

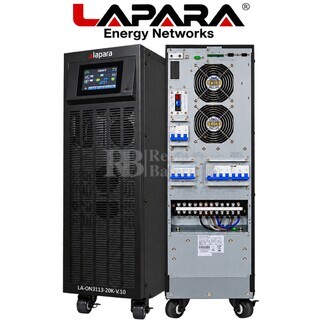

SAI Online LaPara LA-ON3113-20K-V.10 de 20 kVA / 20 kW configurable 3:3 y 3:1

El LaPara LA-ON3113-20K-V.10 es un sistema de alimentación ininterrumpida de 20 kVA / 20 kW, con tecnología Online de doble conversión real y formato torre. Su arquitectura configurable 3:3 y 3:1 permite adaptar el equipo a instalaciones con entrada trifásica y salida trifásica o monofásica.

Está indicado para industria, centros de procesamiento de datos, instalaciones trifásicas y climatización crítica, donde la continuidad y la calidad del suministro eléctrico son fundamentales.

Incorpora control digital DSP, pantalla LCD táctil de 5 pulgadas y factor de potencia de salida 1, proporcionando una potencia activa nominal de 20.000 W. Además, utiliza diodos de carburo de silicio para mejorar la eficiencia del sistema, alcanzando un rendimiento del 95,5 % en modo AC y del 98,5 % en modo ECO.

Características principales

• Potencia nominal: 20 kVA / 20 kW.
• Tecnología Online de doble conversión real.
• Configuración 3:3 / 3:1: entrada trifásica y salida trifásica o monofásica.
• Factor de potencia de salida: 1.
• Control digital mediante DSP.
• Pantalla LCD táctil de 5 pulgadas.
• Diodos de carburo de silicio para mejorar la eficiencia.
• Sistema de doble entrada de tensión.
• Corriente de carga ajustable.
• Funcionamiento en paralelo de hasta 4 unidades con batería común.
• Comunicaciones USB y RS-232.
• Interfaces opcionales SNMP, AS400 y ModBus.
• Formato torre.

Entrada eléctrica

El equipo dispone de entrada trifásica con neutro. Los umbrales de tensión admitidos varían en función del porcentaje de carga conectado.

• Umbral de baja tensión al 50 % de carga: 110 V CA fase-neutro, ±3 %.
• Umbral de baja tensión al 100 % de carga: 176 V CA fase-neutro, ±3 %.
• Retorno tras baja tensión: umbral de baja tensión más 10 V.
• Umbral de alta tensión al 50 % de carga: 300 V CA fase-neutro, ±3 %.
• Umbral de alta tensión al 100 % de carga: 276 V CA fase-neutro, ±3 %.
• Retorno tras alta tensión: umbral de alta tensión menos 10 V.
• Rango de frecuencia en sistemas de 50 Hz: de 46 a 54 Hz.
• Rango de frecuencia en sistemas de 60 Hz: de 56 a 64 Hz.
• Factor de potencia de entrada: ≥0,99 al 100 % de carga.

Salida eléctrica y calidad de alimentación

El LA-ON3113-20K-V.10 ofrece una regulación de tensión de ±1 %, con valores de distorsión armónica especificados tanto para cargas lineales como no lineales.

• Tensiones de salida entre fases: 360 / 380 / 400 / 415 V CA.
• Tensiones de salida fase-neutro: 208 / 220 / 230 / 240 V CA.
• Regulación de tensión de CA: ±1 %.
• Rango de frecuencia sincronizada en sistemas de 50 Hz: de 46 a 54 Hz.
• Rango de frecuencia sincronizada en sistemas de 60 Hz: de 56 a 64 Hz.
• Frecuencia en modo batería: 50 Hz ±0,1 Hz o 60 Hz ±0,1 Hz.
• Factor de cresta de corriente: 3:1 máximo.
• Distorsión armónica al 100 % de carga lineal: ≤2 %.
• Distorsión armónica al 100 % de carga no lineal: ≤5 %.

Continuidad del suministro y tiempos de transferencia

La transferencia entre la red y las baterías se realiza en 0 ms, manteniendo la alimentación de las cargas durante el cambio de modo.

• Red ↔ batería: 0 ms.
• Inversor ↔ bypass: 0 ms en condiciones de sincronización.
• Transferencia del inversor al bypass cuando falla el bloqueo de fase: interrupción inferior a 4 ms.
• Inversor ↔ ECO: inferior a 10 ms.

Capacidad de sobrecarga

El equipo dispone de los siguientes tiempos de sobrecarga, tanto en modo AC como en modo batería:

• Del 100 % al 110 % de carga: 60 minutos.
• Del 110 % al 125 % de carga: 10 minutos.
• Del 125 % al 150 % de carga: 1 minuto.
• Por encima del 150 % de carga: actuación inmediata.

Eficiencia energética

• Rendimiento en modo AC: 95,5 %.
• Rendimiento en modo ECO: 98,5 %.
• Rendimiento en modo batería: 94,5 %.

Sistema de baterías de la versión estándar

La versión estándar incorpora 40 baterías de 12 V / 9 Ah, distribuidas en 20 + 20 unidades.

• Número total de baterías: 40.
• Tensión nominal por batería: 12 V.
• Capacidad por batería: 9 Ah.
• Tiempo de recarga: 9 horas para recuperar el 90 % de la capacidad.
• Corriente de carga ajustable: de 1,0 a 12,0 A.
• Tensión de carga indicada en la ficha: ±218 V CC, con tolerancia de ±1 %.

Configuración de larga autonomía

La ficha técnica contempla una configuración de larga autonomía, con selección del tipo de batería en función de las necesidades de la aplicación.

• Número de baterías ajustable: de 32 a 40 unidades.
• Corriente de carga ajustable: de 1,0 a 12,0 A, con tolerancia de ±10 %.
• Tensión de carga: ±(13,65 V CC × N), con tolerancia de ±1 %, siendo N de 16 a 20, según la configuración indicada por el fabricante.
• Peso del equipo sin baterías: 45 kg.

Control y visualización

La pantalla LCD táctil de 5 pulgadas permite consultar y controlar el funcionamiento del SAI desde el propio equipo.

La tecnología DSP proporciona el control digital del sistema, mientras que su arquitectura admite hasta 4 unidades en paralelo con batería común, según las condiciones de configuración del fabricante.

Comunicaciones y gestión

El SAI dispone de USB y RS-232 para su conexión con sistemas de supervisión compatibles.

• Conexiones disponibles: USB y RS-232.
• Interfaces opcionales: SNMP, AS400 y ModBus.
• Gestión mediante SNMP opcional: supervisión de la energía desde un gestor SNMP y navegador web.
• Sistemas operativos indicados en la ficha: Windows 2000, 2003, XP, Vista, 2008, 7, 8 y 10; Linux, Unix y Mac.

Dimensiones y peso

• Formato: torre.
• Dimensiones de la versión estándar —fondo × ancho × alto—: 626 × 250 × 826 mm.
• Peso neto de la versión estándar: 141 kg.
• Dimensiones de la versión de larga autonomía: 626 × 250 × 826 mm.
• Peso de la versión de larga autonomía sin baterías: 45 kg.

Condiciones ambientales de funcionamiento

• Temperatura de funcionamiento: de 0 a 40 °C.
• Humedad de funcionamiento: inferior al 95 %, sin condensación.
• Altitud de funcionamiento indicada: inferior a 1.000 m.
• Nivel de ruido acústico: inferior a 60 dB a 1 metro.

El fabricante indica que las temperaturas superiores a 25 °C reducen la vida útil de las baterías.

Aplicaciones recomendadas

El LaPara LA-ON3113-20K-V.10 está indicado para la protección eléctrica de:

• Instalaciones industriales.
• Centros de procesamiento de datos —CPD—.
• Instalaciones con alimentación trifásica.
• Sistemas de climatización crítica.

Su combinación de 20 kW de potencia activa, configuración 3:3 / 3:1, doble conversión y opciones de comunicación permite adaptarlo a diferentes entornos profesionales.
