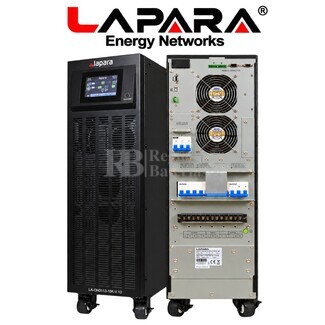

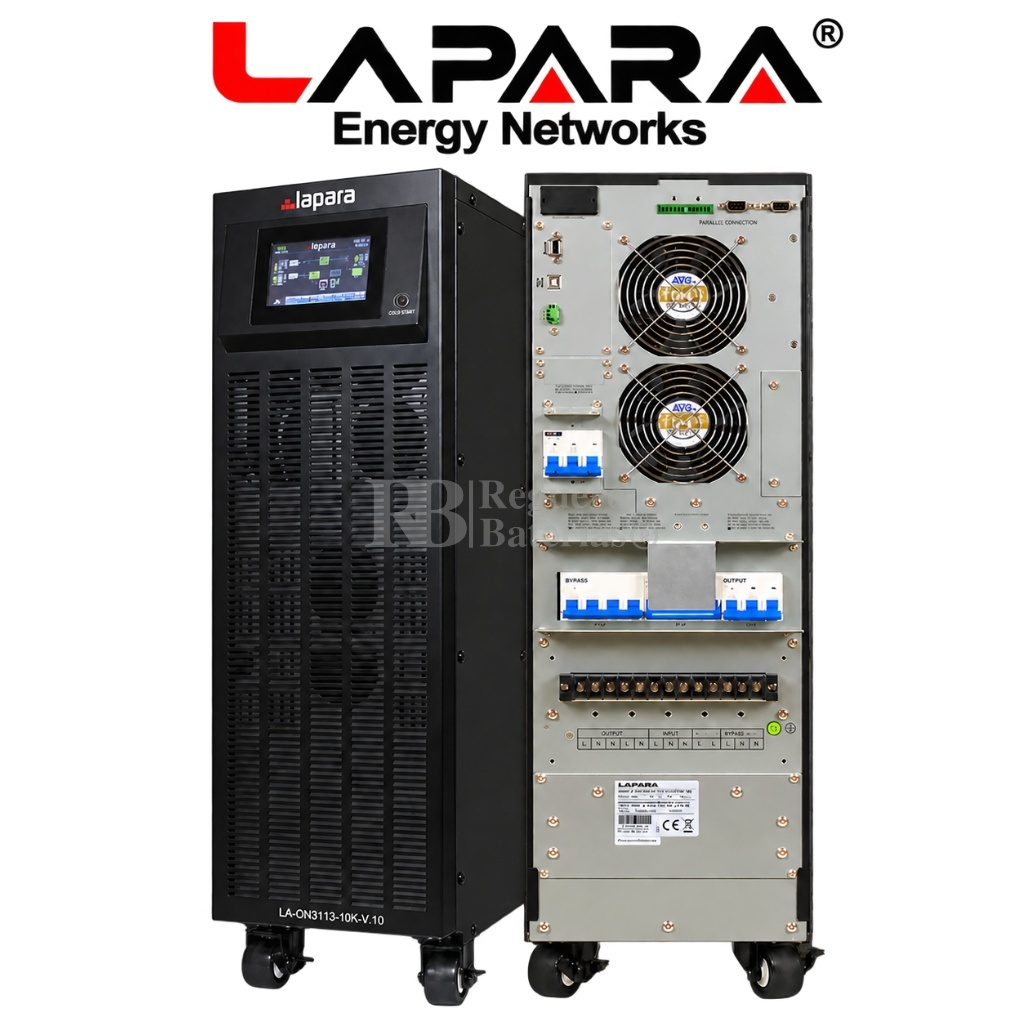

SAI Online LaPara LA-ON3113-10K-V.10 de 10 kVA / 10 kW configurable 3:3 y 3:1

El LaPara LA-ON3113-10K-V.10 es un sistema de alimentación ininterrumpida de 10 kVA / 10 kW, con tecnología Online de doble conversión real y formato torre. Su arquitectura configurable 3:3 o 3:1 permite adaptar el equipo a instalaciones con entrada trifásica y salida trifásica o monofásica.

Diseñado para aplicaciones profesionales, resulta adecuado para industria, centros de procesamiento de datos, instalaciones trifásicas y climatización crítica. Incorpora control mediante tecnología DSP, pantalla LCD táctil de 5 pulgadas y factor de potencia de salida 1, ofreciendo una potencia activa nominal de 10.000 W.

Su construcción con diodos de carburo de silicio contribuye a mejorar la eficiencia del sistema. Alcanza un rendimiento del 95,5 % en modo AC y del 98,5 % en modo ECO, con transferencia entre red y batería de 0 ms.

Características principales

• Potencia nominal: 10 kVA / 10 kW.
• Tecnología Online de doble conversión real.
• Configuración 3:3 / 3:1: entrada trifásica y salida trifásica o monofásica.
• Factor de potencia de salida: 1.
• Control digital mediante DSP.
• Pantalla LCD táctil de 5 pulgadas.
• Diodos de carburo de silicio para mejorar la eficiencia.
• Sistema de doble entrada de tensión.
• Funcionamiento en paralelo de hasta 4 unidades con batería común.
• Comunicaciones USB y RS-232.
• Opciones de comunicación SNMP, AS400 y ModBus.

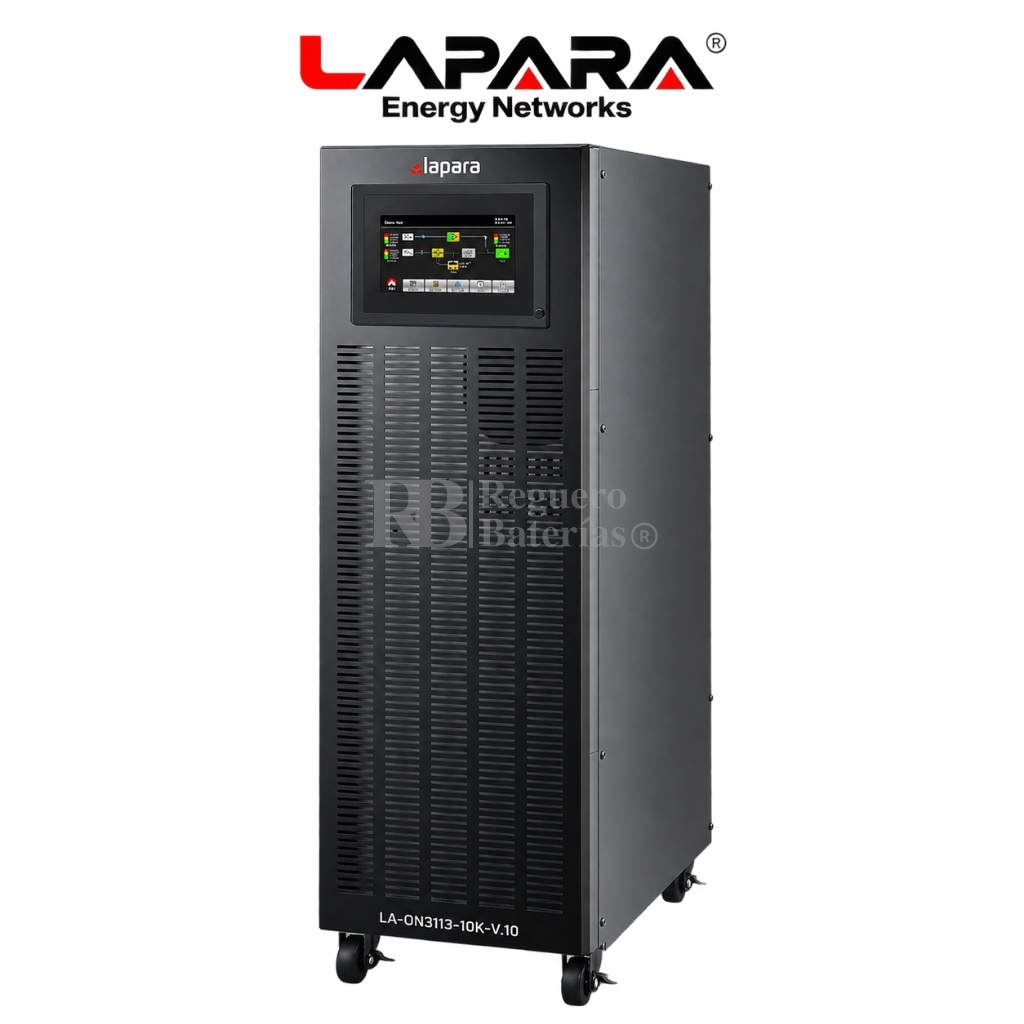

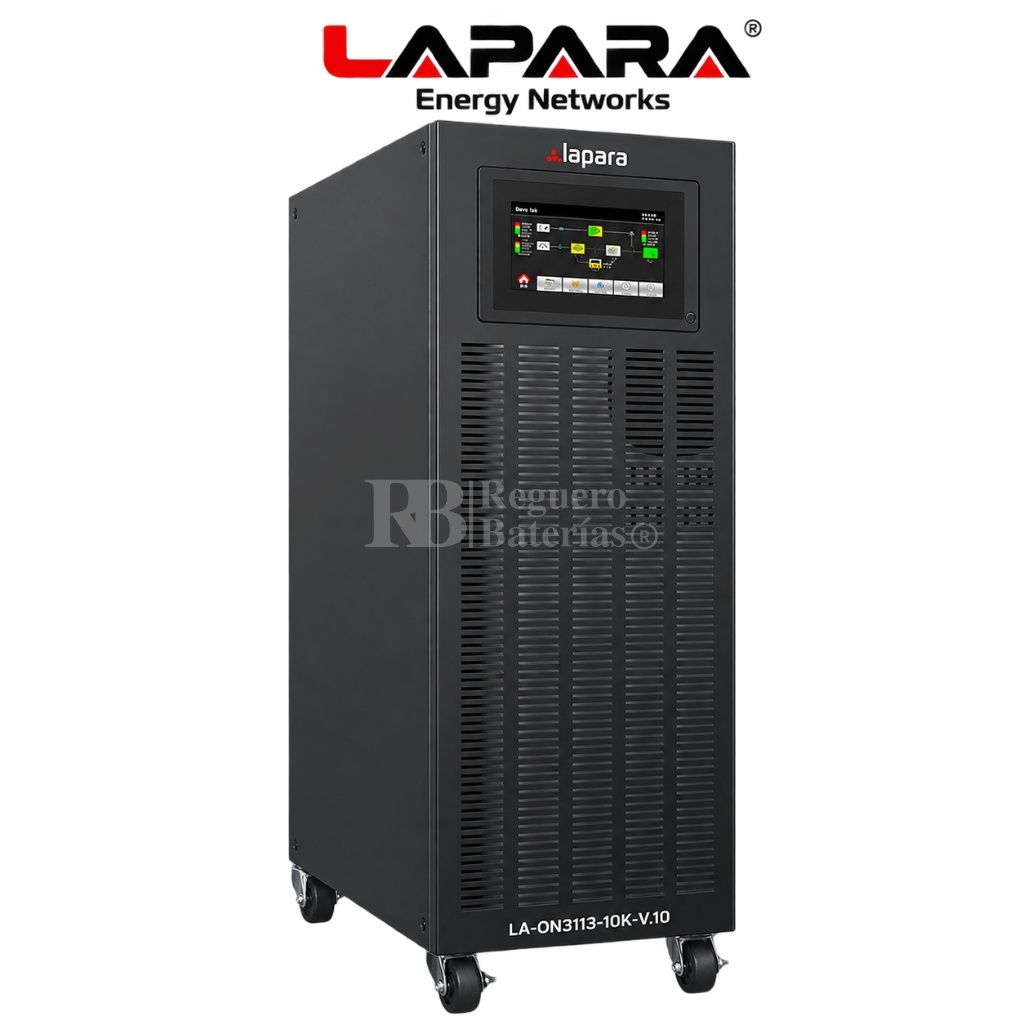

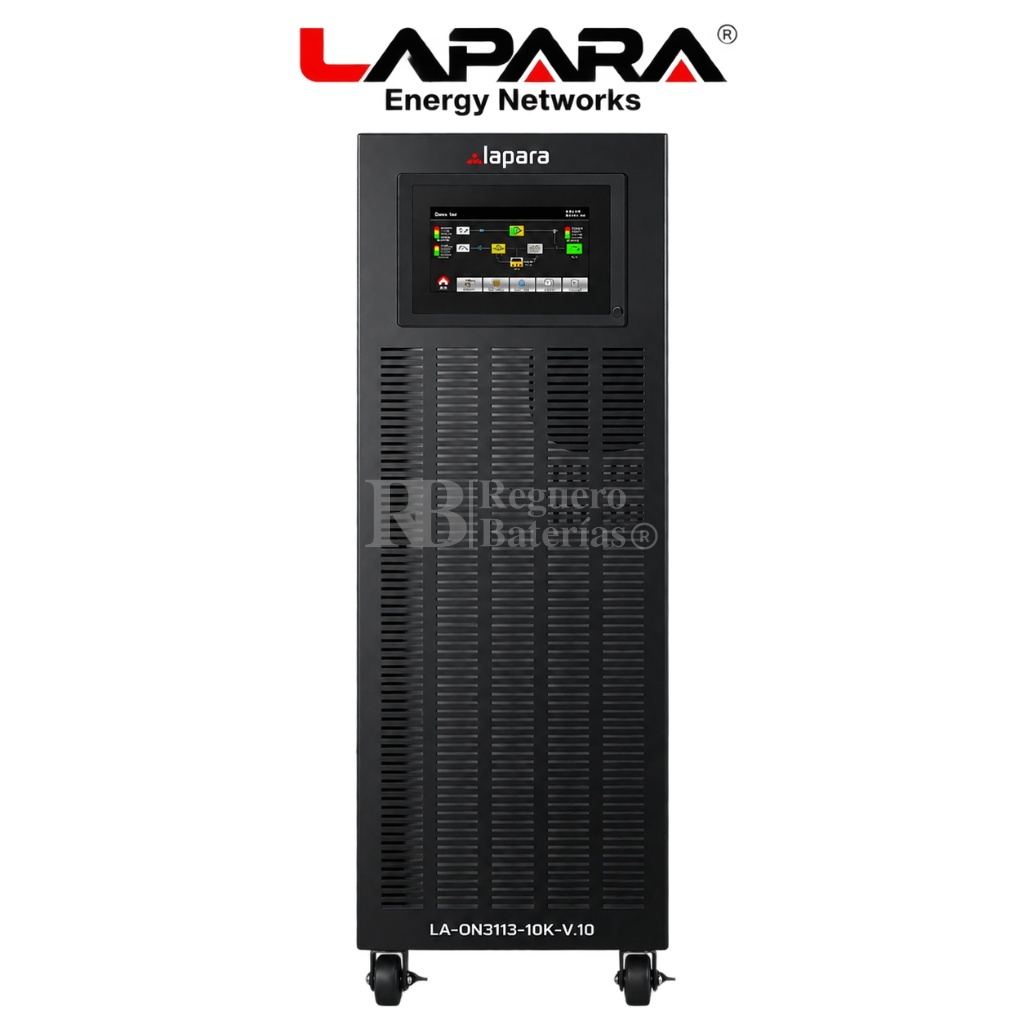

• Formato torre.

Entrada eléctrica

El equipo dispone de entrada trifásica con neutro, con márgenes de tensión dependientes del nivel de carga.

• Umbral inferior de tensión al 50 % de carga: 110 V CA fase-neutro, ±3 %.
• Umbral inferior de tensión al 100 % de carga: 176 V CA fase-neutro, ±3 %.
• Retorno tras baja tensión: umbral inferior más 10 V.
• Umbral superior de tensión al 50 % de carga: 300 V CA fase-neutro, ±3 %.
• Umbral superior de tensión al 100 % de carga: 276 V CA fase-neutro, ±3 %.
• Retorno tras alta tensión: umbral superior menos 10 V.
• Rango de frecuencia para sistemas de 50 Hz: de 46 a 54 Hz.
• Rango de frecuencia para sistemas de 60 Hz: de 56 a 64 Hz.
• Factor de potencia de entrada: ≥0,99 al 100 % de carga.

Salida eléctrica y calidad de alimentación

El LA-ON3113-10K-V.10 ofrece regulación de tensión de ±1 % y una distorsión armónica reducida, con los siguientes valores especificados:

• Tensiones de salida entre fases: 360 / 380 / 400 / 415 V CA.
• Tensiones de salida fase-neutro: 208 / 220 / 230 / 240 V CA.
• Frecuencia en funcionamiento sincronizado: 46–54 Hz para sistemas de 50 Hz y 56–64 Hz para sistemas de 60 Hz.
• Frecuencia en modo batería: 50 Hz ±0,1 Hz o 60 Hz ±0,1 Hz.
• Factor de cresta de corriente: 3:1 máximo.
• Distorsión armónica al 100 % de carga lineal: ≤2 %.
• Distorsión armónica al 100 % de carga no lineal: ≤5 %.

Tiempos de transferencia

• Red ↔ batería: 0 ms.
• Inversor ↔ bypass: 0 ms, con la condición de sincronización indicada por el fabricante.
• Si falla el bloqueo de fase, la transferencia del inversor al bypass presenta una interrupción inferior a 4 ms.
• Inversor ↔ ECO: inferior a 10 ms.

Capacidad de sobrecarga

Los valores de sobrecarga indicados son iguales para el funcionamiento en modo AC y en modo batería:

• Del 100 % al 110 %: 60 minutos.
• Del 110 % al 125 %: 10 minutos.
• Del 125 % al 150 %: 1 minuto.
• Por encima del 150 %: actuación inmediata.

Eficiencia energética

• Modo AC: 95,5 %.
• Modo ECO: 98,5 %.
• Modo batería: 94,5 %.

Sistema de baterías de la versión estándar

La configuración estándar incorpora 20 baterías de 12 V / 9 Ah, distribuidas en 10 + 10 unidades.

• Número de baterías: 20.
• Tensión y capacidad por batería: 12 V / 9 Ah.
• Tiempo de recarga: 9 horas para recuperar el 90 % de la capacidad.
• Corriente de carga recomendada: 1,0 A ±10 %.
• Tensión de carga: ±136,5 V CC, con tolerancia de ±1 %.

Configuración de larga autonomía

La ficha técnica contempla una versión de larga autonomía cuyas baterías se seleccionan en función de las aplicaciones.

• Número de baterías: 20.
• Corriente de carga ajustable: de 1,0 a 12,0 A, ±10 %.
• Tensión de carga: ±136,5 V CC, con tolerancia de ±1 %.
• Peso del equipo sin baterías: 30 kg.

Control, comunicaciones y gestión

La pantalla LCD táctil de 5 pulgadas facilita el control del equipo. Las conexiones USB y RS-232 permiten integrar el SAI en sistemas de supervisión compatibles.

El fabricante indica compatibilidad con Windows 2000, 2003, XP, Vista, 2008, 7, 8 y 10, además de Linux, Unix y Mac.

La opción SNMP permite gestionar la energía mediante un gestor SNMP y navegador web. También se contemplan interfaces opcionales AS400 y ModBus.

Dimensiones y peso

• Formato: torre.
• Dimensiones —fondo × ancho × alto—: 626 × 250 × 826 mm.
• Peso neto de la versión estándar: 126 kg.
• Dimensiones de la versión de larga autonomía: 626 × 250 × 826 mm.
• Peso de la versión de larga autonomía sin baterías: 30 kg.

Condiciones de funcionamiento

• Temperatura de funcionamiento: de 0 a 40 °C.
• Humedad relativa: inferior al 95 %, sin condensación.
• Altitud de funcionamiento indicada: inferior a 1.000 m.
• Nivel de ruido: inferior a 58 dB a 1 metro.

El fabricante advierte de que las temperaturas superiores a 25 °C reducen la vida útil de las baterías.
