LÁPARA LA-ON-10K-RACK-V.10 – SAI online rack de 10000 VA / 10000 W

El LÁPARA LA-ON-10K-RACK-V.10 es un sistema de alimentación ininterrumpida de 10000 VA / 10000 W, con tecnología online de doble conversión real y formato para rack de 19 pulgadas. Está orientado a la protección eléctrica de centros de procesamiento de datos, salas técnicas, telecomunicaciones y cargas críticas que requieren continuidad de alimentación.

Su factor de potencia de salida 1 permite disponer de una potencia activa nominal de 10 kW. Incorpora tecnología de control DSP, corrección activa del factor de potencia de entrada y salida de onda senoidal pura en modo batería, proporcionando una alimentación estable para los equipos conectados.

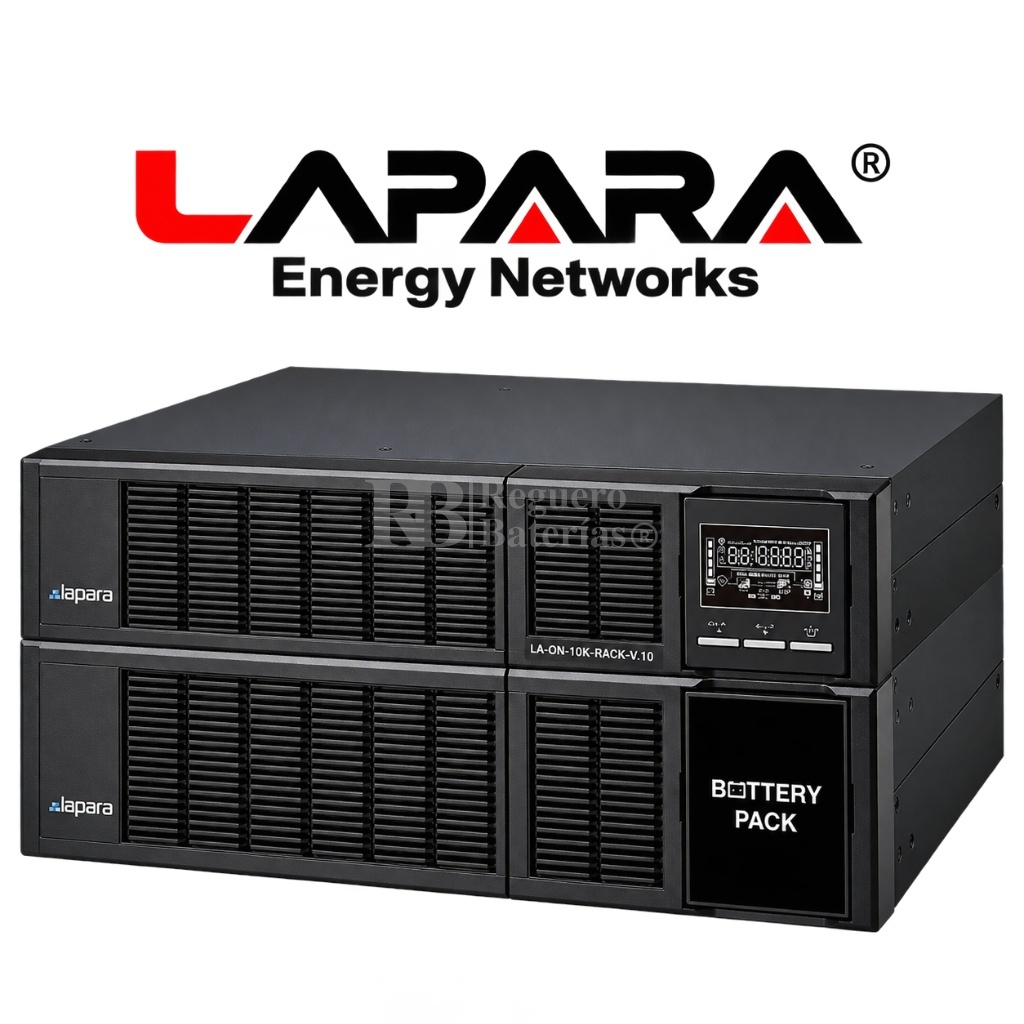

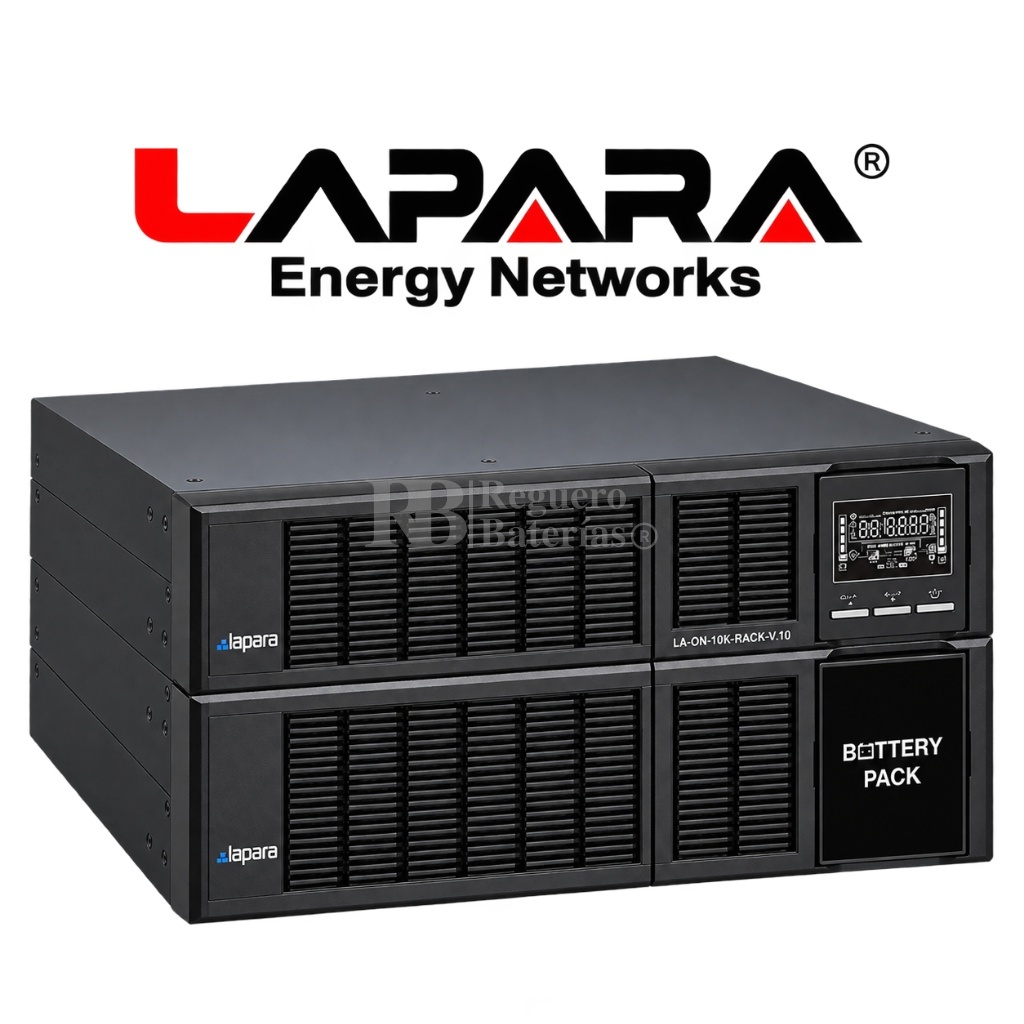

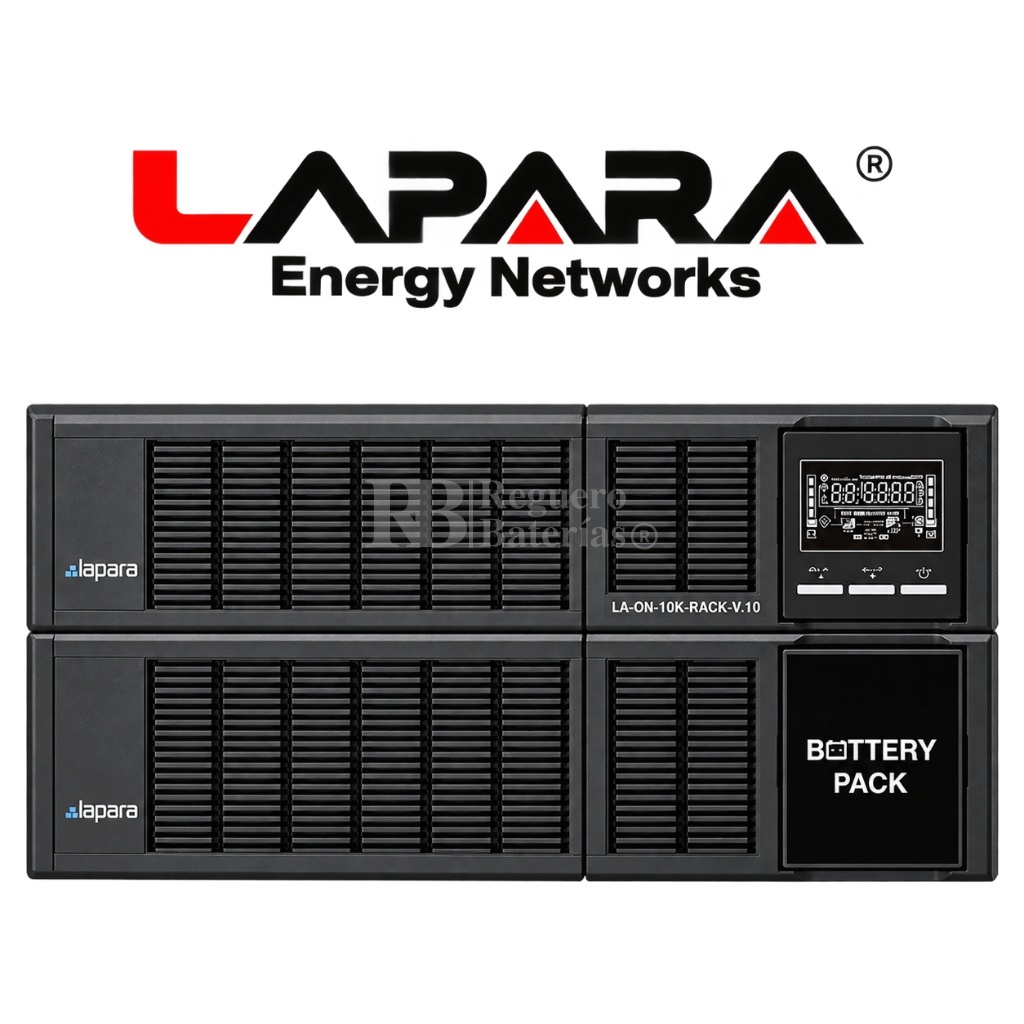

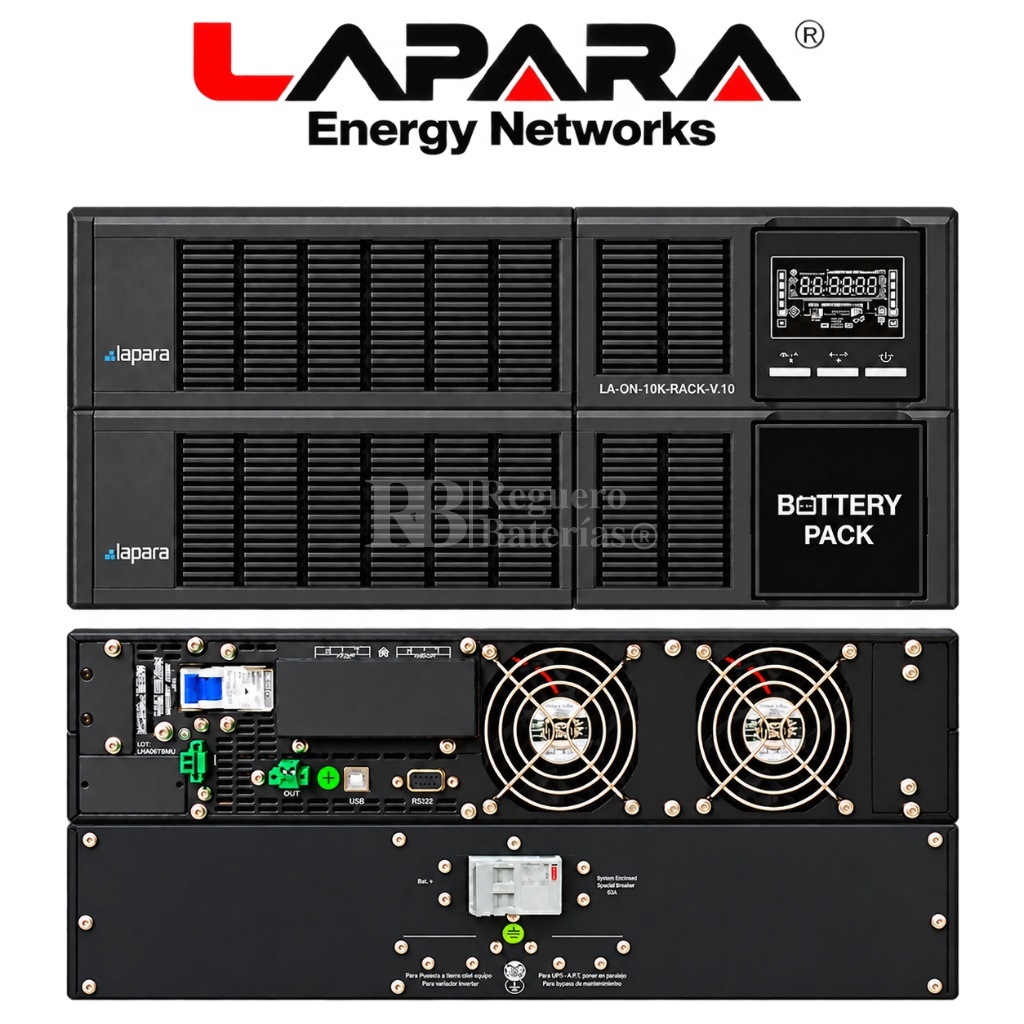

El sistema combina una unidad SAI de 2U con un banco de baterías de 3U. Además, está preparado para la conexión de bancos de baterías externos, permitiendo adaptar el respaldo energético a las necesidades de la instalación.

Características principales

• Potencia nominal: 10000 VA / 10000 W.
• Tecnología online de doble conversión real.
• Factor de potencia de salida: 1.
• Instalación en rack de 19 pulgadas.
• Control mediante tecnología DSP.
• Corrección activa del factor de potencia de entrada.
• Onda senoidal pura en modo batería.
• Tiempo de transferencia entre red y batería: 0 ms.
• Tiempo de transferencia entre inversor y bypass: 0 ms.
• Tensión de salida programable, con 230 V CA como ajuste predeterminado.
• Modo de conversor de frecuencia de 50/60 Hz.
• Pantalla LCD con información de funcionamiento.

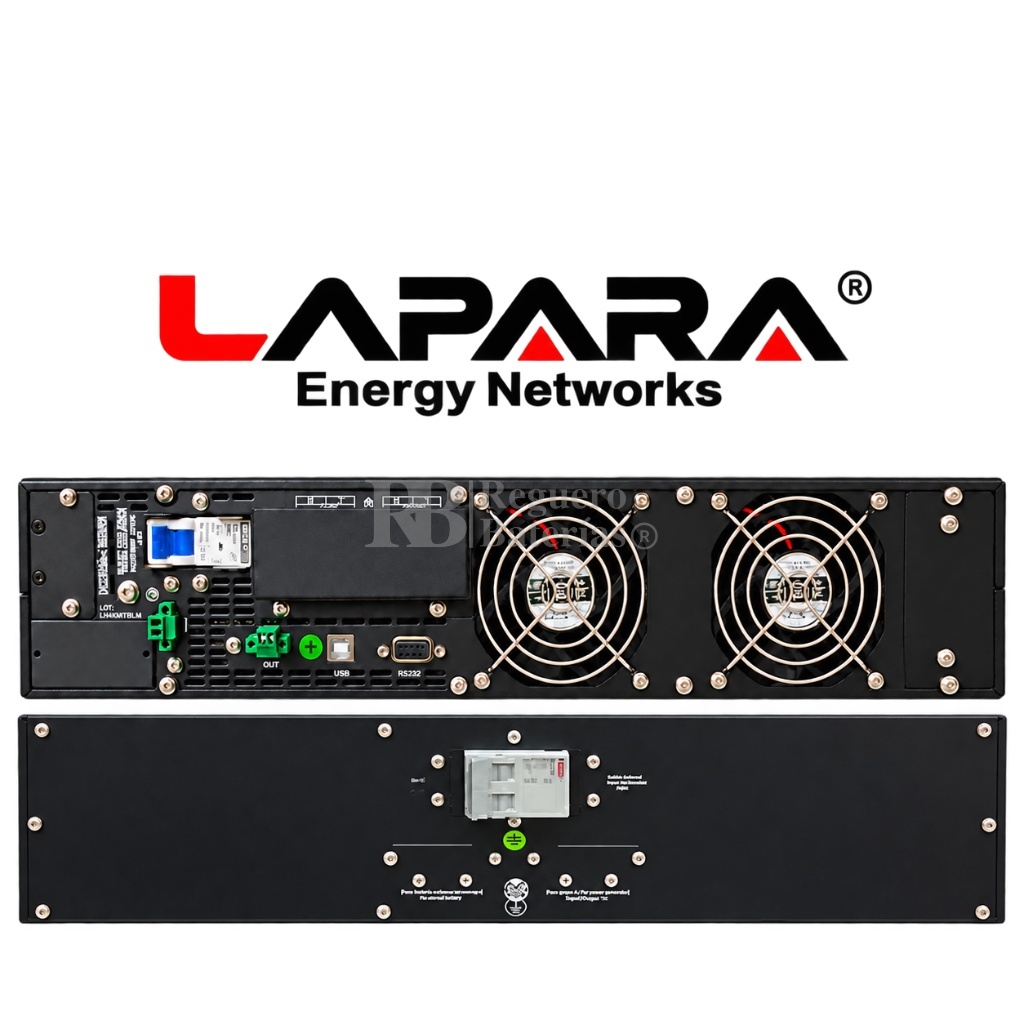

• Conexión de salida mediante bloque de terminales —Terminal Block—.
• Comunicación USB y RS-232, con opciones SNMP, AS400 y ModBus.

Protección online para instalaciones críticas

La tecnología de doble conversión real permite suministrar energía regulada a las cargas conectadas. Ante una interrupción del suministro, el paso de red a batería se realiza con tiempo de transferencia cero, manteniendo la continuidad de alimentación.

La regulación de tensión de ±1 % en modo batería y la baja distorsión armónica de salida contribuyen a proporcionar una alimentación de calidad para equipos electrónicos y sistemas técnicos.

Características eléctricas de entrada

El equipo dispone de entrada monofásica con fase, neutro y toma de tierra. El rango de tensión admisible varía según el porcentaje de carga conectado:

• Carga del 0 al 60 %: 110–300 V CA.
• Carga del 60 al 80 %: 140–300 V CA.
• Carga del 80 al 100 %: 176–300 V CA.

Los umbrales de recuperación de línea se establecen de la siguiente manera:

• Recuperación por baja tensión: umbral inferior de pérdida de línea +10 V.
• Recuperación por alta tensión: umbral superior de pérdida de línea −10 V.

Otras especificaciones de entrada:

• Frecuencia programable para funcionamiento a 50 Hz: 46–54 Hz.
• Frecuencia programable para funcionamiento a 60 Hz: 56–64 Hz.
• Factor de potencia de entrada: ≥0,99 a tensión nominal y con el 100 % de carga.
• Distorsión armónica de corriente de entrada, THDi: <4 % al 100 % de carga y <6 % al 50 % de carga.

Características eléctricas de salida

El LA-ON-10K-RACK-V.10 permite configurar la tensión de salida para ajustarla a los requisitos de la instalación.

• Tensiones de salida programables: 208/220/230/240 V CA.
• Tensión de salida predeterminada: 230 V CA.
• Regulación de tensión en modo batería: ±1 %.
• Rango de frecuencia sincronizada a 50 Hz: 46–54 Hz, programable.
• Rango de frecuencia sincronizada a 60 Hz: 56–64 Hz, programable.
• Frecuencia en modo batería: 50 Hz ±0,1 Hz o 60 Hz ±0,1 Hz, programable.
• Relación de corriente de cresta: 3:1.
• Distorsión armónica al 100 % de carga lineal: ≤1 %.
• Distorsión armónica al 100 % de carga no lineal: ≤4 %.
• Forma de onda en modo batería: senoidal pura.
• Conexión de salida: bloque de terminales.

Tiempos de transferencia

• Entre red y batería: 0 ms.
• Entre inversor y bypass: 0 ms.
• Entre inversor y modo ECO: inferior a 10 ms.

Estos valores permiten conocer el comportamiento del equipo durante los cambios entre sus distintos modos de funcionamiento.

Eficiencia energética

Según la tabla de especificaciones técnicas del fabricante, el equipo ofrece:

• Eficiencia en modo CA: >94 %.
• Eficiencia en modo ECO: >94 %.

La tecnología DSP gestiona el funcionamiento del sistema y contribuye a su rendimiento.

Banco de baterías y sistema de recarga

El modelo LA-ON-10K-RACK-V.10 utiliza un banco compuesto por 20 baterías de 12 V y 9 Ah, alojado en un módulo independiente de 3U.

• Número de baterías: 20.
• Tensión nominal de cada batería: 12 V.
• Capacidad nominal de cada batería: 9 Ah.
• Tiempo típico de recarga: 9 horas para recuperar el 90 % de la capacidad.
• Corriente máxima de carga indicada: 1 A ±10 %.
• Tensión de carga: número de baterías × 13,65 V, con tolerancia de ±1 %.
• Preparado para conectar bancos de baterías externos.

La autonomía dependerá de la carga conectada y de la configuración de baterías utilizada.

Pantalla LCD y supervisión

La pantalla LCD permite consultar los principales parámetros de funcionamiento del sistema:

• Estado del SAI.
• Nivel de carga.
• Nivel de batería.
• Tensión de entrada.
• Tensión de salida.
• Tiempo de descarga.
• Condiciones de fallo.

Esta información facilita la supervisión local y la identificación de incidencias.

Alarmas acústicas

El sistema incorpora avisos sonoros diferenciados para informar de sus condiciones de funcionamiento:

• Modo batería: un aviso cada 4 segundos.
• Batería baja: un aviso cada segundo.
• Sobrecarga: dos avisos por segundo.
• Fallo: sonido continuo.

Comunicación y gestión

El equipo dispone de comunicación USB y RS-232 para la supervisión mediante software. La documentación del fabricante indica compatibilidad con Windows 2000/2003/XP/Vista/2008/7/8/10, Linux, Unix y Mac.

La opción SNMP permite gestionar la alimentación desde un gestor SNMP y mediante navegador web. También se contemplan opciones de comunicación AS400 y ModBus.

Dimensiones y peso

Unidad SAI

• Formato: rack de 19 pulgadas, 2U.
• Dimensiones —profundidad × anchura × altura—: 600 × 438 × 88 mm.
• Peso neto: 16 kg.

Banco de baterías

• Formato: rack, 3U.
• Dimensiones —profundidad × anchura × altura—: 600 × 438 × 138 mm.
• Peso neto: 63 kg.

La disposición en módulos separados facilita la planificación del espacio destinado al SAI y al almacenamiento de energía.

Condiciones ambientales

• Temperatura de funcionamiento: de 0 a 40 °C.
• Humedad relativa: inferior al 95 %, sin condensación.
• Altitud de funcionamiento especificada: inferior a 1000 m.
• Nivel de ruido: inferior a 55 dB a 1 metro.

El fabricante indica que las temperaturas superiores a 25 °C reducen la vida útil de las baterías, por lo que la temperatura de la instalación es un factor relevante para su conservación.

Aplicaciones recomendadas

El LÁPARA LA-ON-10K-RACK-V.10 está indicado para instalaciones que necesitan una potencia de respaldo de 10 kVA / 10 kW y protección online:

• Centros de procesamiento de datos —CPD—.
• Salas de servidores y salas técnicas.
• Infraestructuras de telecomunicaciones.
• Equipamiento electrónico instalado en rack.
• Cargas críticas que requieren continuidad de alimentación.

Su combinación de doble conversión, potencia activa de 10000 W, comunicación para supervisión y posibilidad de conectar bancos externos permite adaptar el sistema a diferentes necesidades de protección eléctrica.
