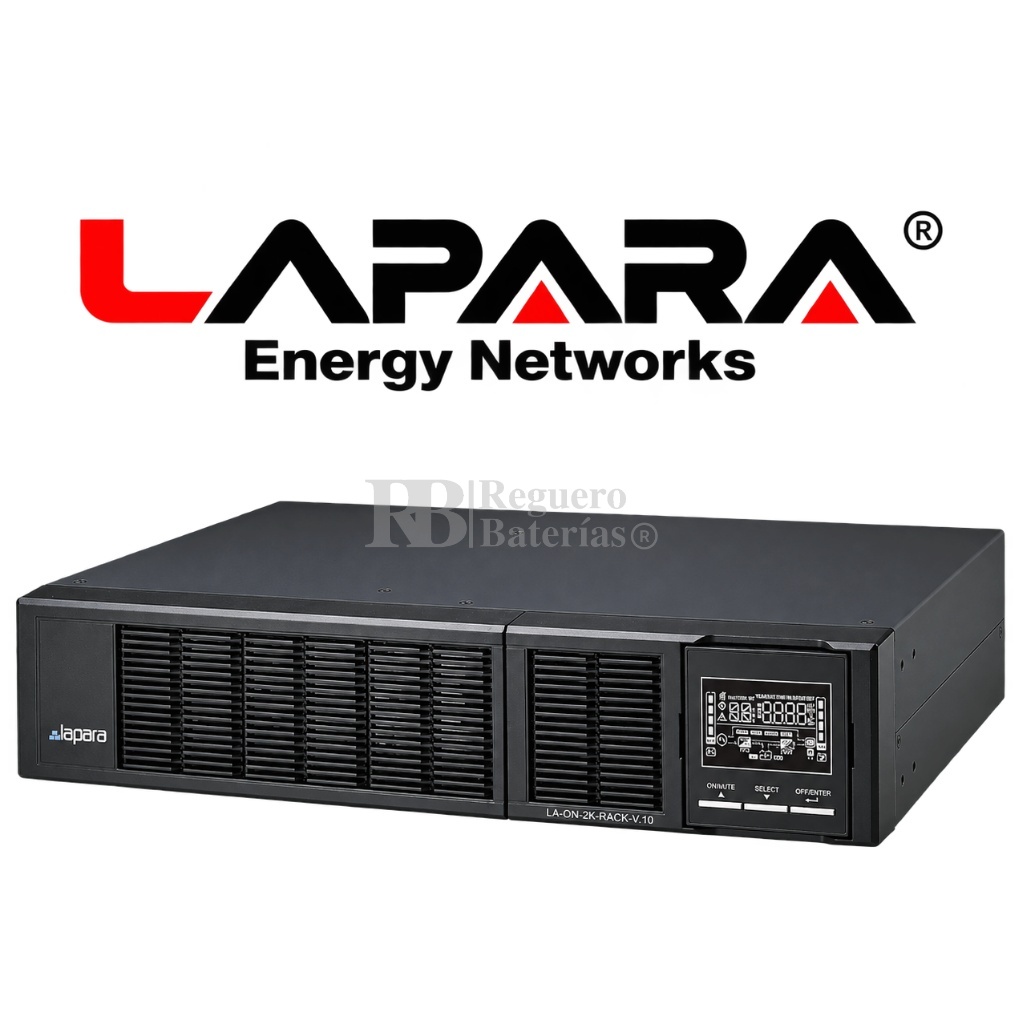

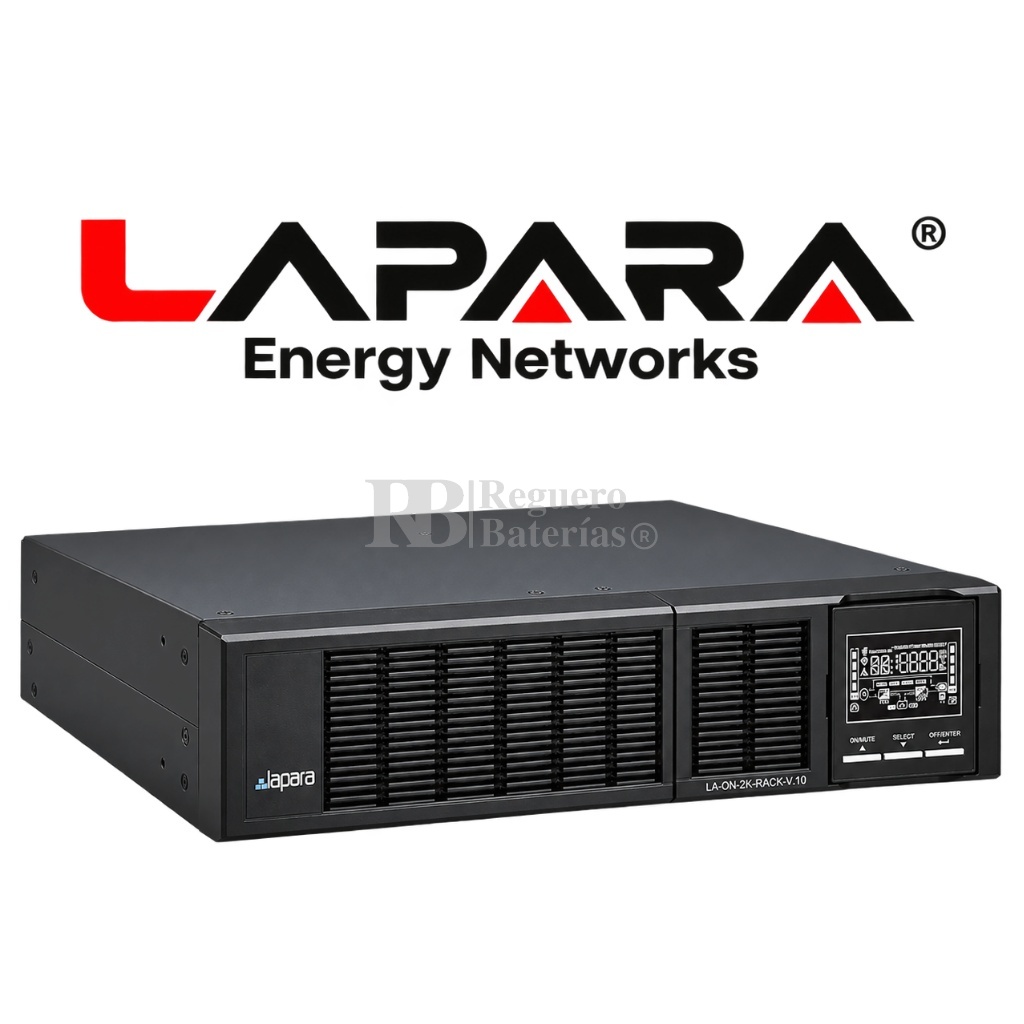

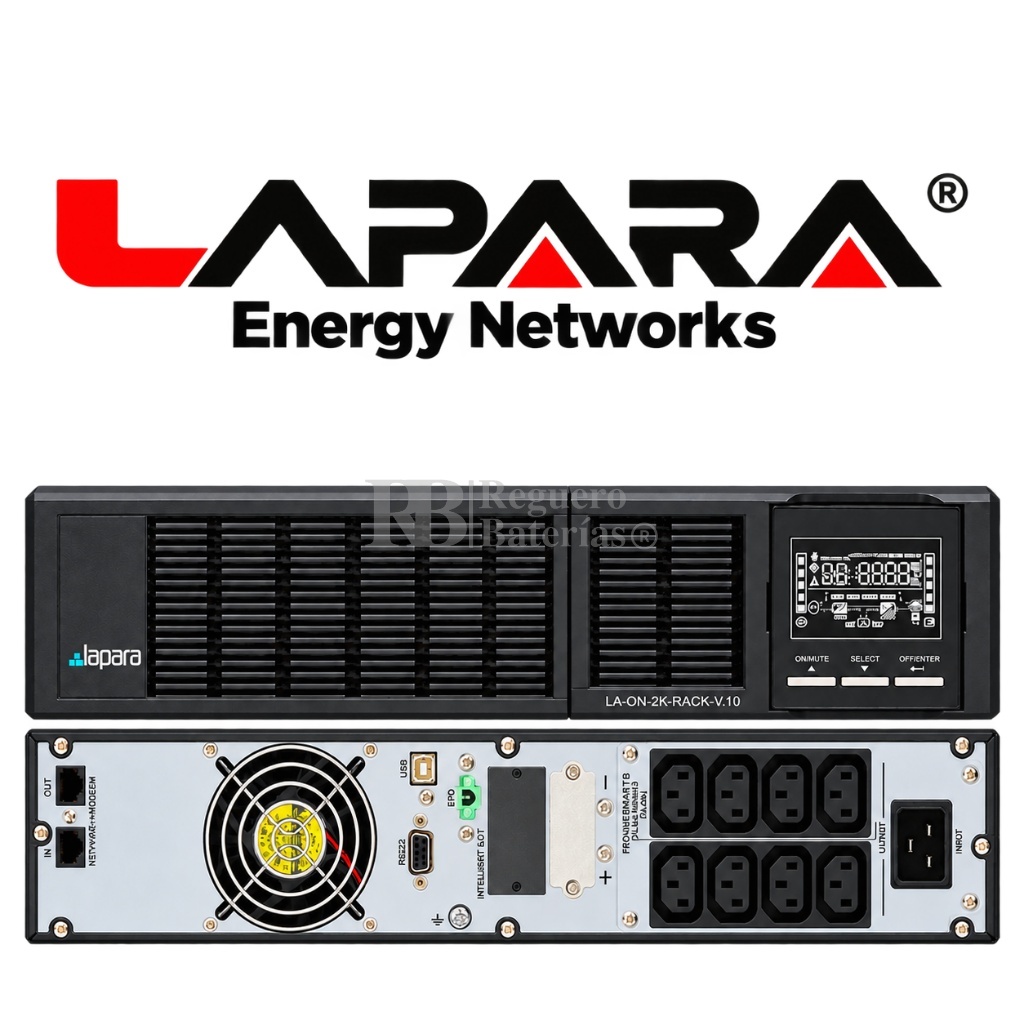

SAI Online Rack LAPARA LA-ON-2K-RACK-V.10 2000 VA / 2000 W de doble conversión 8 salidas IEC
El LAPARA LA-ON-2K-RACK-V.10 es un sistema de alimentación ininterrumpida de 2000 VA / 2000 W, con tecnología online de doble conversión y formato para rack de 19 pulgadas. Está diseñado para proporcionar alimentación regulada y respaldo eléctrico a servidores, electrónica de red y equipos de telecomunicaciones.
Su factor de potencia de salida 1 permite disponer de una potencia activa nominal de 2000 W. La doble conversión transforma la corriente alterna de entrada en corriente continua y vuelve a generar la corriente alterna de salida, suministrando una alimentación regulada a los equipos conectados.
Incorpora transferencia de 0 ms entre modo AC y batería, onda senoidal pura en modo batería y regulación de tensión de ±1 % en modo batería. Estas prestaciones permiten mantener la alimentación durante el paso al respaldo por baterías cuando se interrumpe el suministro de red.
El equipo dispone de 8 salidas IEC C13, tomas de salida programables, pantalla LCD y comunicaciones USB y RS-232. Integra 4 baterías de 12 V / 9 Ah, permite su sustitución en caliente y está preparado para conectar bancos externos compatibles.
Características principales
Marca: LAPARA.
Modelo: LA-ON-2K-RACK-V.10.
Potencia aparente nominal: 2000 VA —2 kVA—.
Potencia activa nominal: 2000 W —2 kW—.
Tecnología: online de doble conversión.
Factor de potencia de salida: 1.
Formato: rack de 19 pulgadas.
Configuración eléctrica: monofásica, con fase, neutro y toma de tierra.
Forma de onda en modo batería: senoidal pura.
Transferencia de modo AC a batería: 0 ms.
Salidas: 8 conectores IEC C13.
Tomas de salida programables.
Baterías: 4 unidades de 12 V / 9 Ah.
Baterías sustituibles en caliente.
Preparado para conexión de bancos externos de baterías.
Corriente máxima del cargador ajustable desde el panel LCD.
Comunicaciones integradas: USB y RS-232.
Slot inteligente para tarjeta SNMP opcional.
Opciones de comunicación: SNMP, AS400 y ModBus.
Modo de conversión de frecuencia: 50/60 Hz.
Especificaciones eléctricas de entrada
Los siguientes valores corresponden a la versión europea:
Rango de tensión de entrada: 110–300 V AC ±5 %.
Umbral de retorno desde tensión de red alta: 290 V AC ±5 %.
Rango de frecuencia de entrada: 40–70 Hz.
Configuración: monofásica con fase, neutro y toma de tierra.
Factor de potencia de entrada: ≥0,99 a tensión nominal y al 100 % de carga.
Umbrales de retorno desde tensión de red baja según el porcentaje de carga:
Del 100 % al 80 % de carga: 175 V AC ±5 %.
Del 80 % al 70 % de carga: 155 V AC ±5 %.
Del 70 % al 60 % de carga: 135 V AC ±5 %.
Del 60 % al 0 % de carga: 125 V AC ±5 %.
Distorsión armónica de corriente de entrada —THDi—: ≤5 % entre 205 y 245 V AC, bajo las condiciones indicadas por el fabricante: THDU inferior al 1,6 %, carga lineal y batería cargada.
Especificaciones eléctricas de salida
Potencia nominal: 2000 VA / 2000 W.
Factor de potencia de salida: 1.
Tensiones de salida disponibles: 200 / 208 / 220 / 230 / 240 V AC.
Tensión de salida predeterminada: 230 V AC.
Regulación de tensión en modo batería: ±1 %.
Rango de frecuencia sincronizado: 47–53 Hz o 57–63 Hz.
Frecuencia en modo batería: 50 Hz ±0,1 Hz o 60 Hz ±0,1 Hz.
Relación de corriente de cresta: 3:1.
Distorsión armónica con carga lineal: ≤2 % THD.
Distorsión armónica con carga no lineal: ≤4 % THD.
Forma de onda en modo batería: senoidal pura.
Tiempos de transferencia
La transferencia sin interrupción entre modo AC y batería favorece la continuidad de funcionamiento de los equipos conectados durante el cambio al respaldo por baterías.
Salidas de alimentación

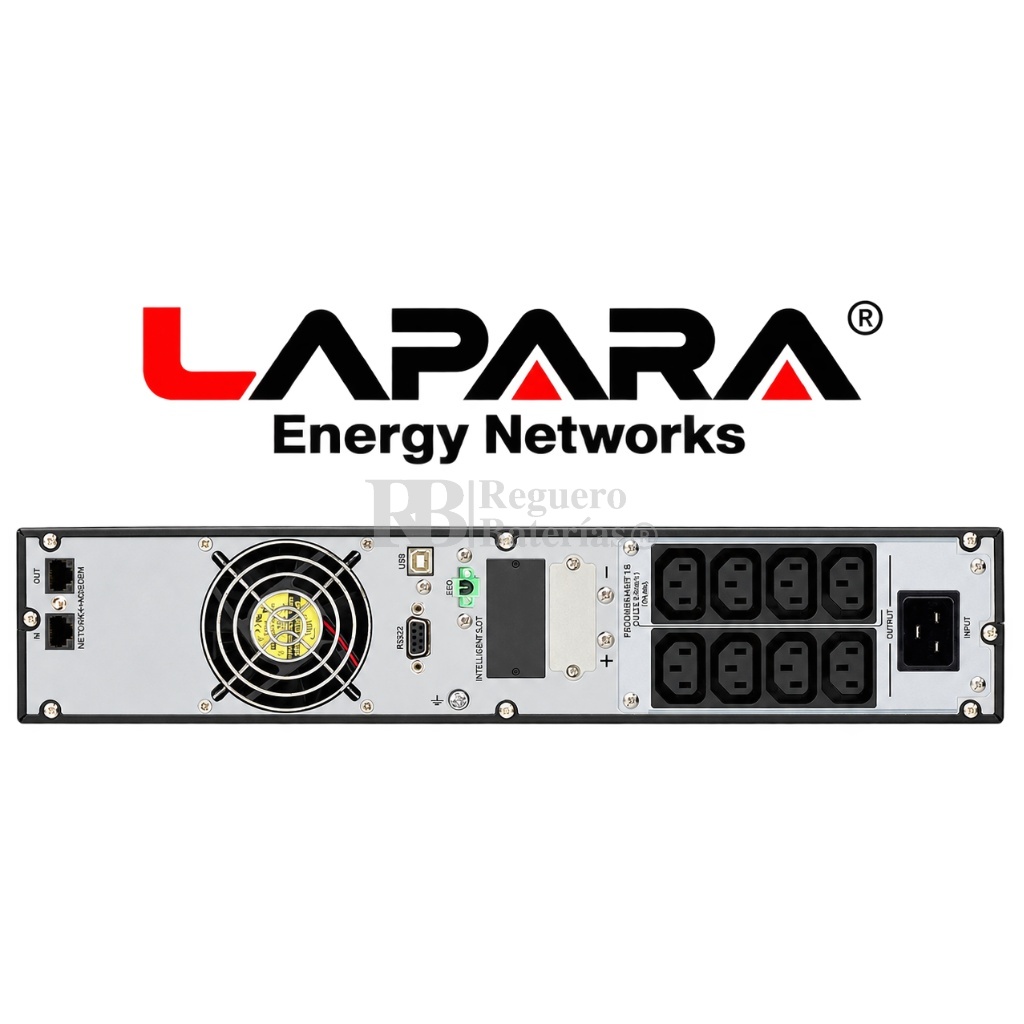

El LA-ON-2K-RACK-V.10 incorpora 8 tomas IEC C13 para conectar equipos compatibles.
Dispone de tomas de salida programables, que permiten adaptar la gestión de las cargas a las necesidades de la instalación. La potencia total conectada debe mantenerse dentro de los límites nominales del SAI.
Eficiencia energética
El fabricante especifica los siguientes valores para este modelo:
Eficiencia en modo AC: 91 %, con batería cargada.
Eficiencia en modo ECO: 96 %, con batería cargada.
Eficiencia en modo batería: ≥90 %.
Baterías y respaldo eléctrico
El modelo incorpora 4 baterías de 12 V / 9 Ah, destinadas a proporcionar respaldo cuando el suministro eléctrico de entrada deja de estar disponible.
Cantidad de baterías: 4.
Tensión nominal de cada batería: 12 V.
Capacidad de cada batería: 9 Ah.
Sustitución en caliente: disponible según la descripción de la serie.
Bancos externos: preparado para conexión de bancos de baterías compatibles.
La ficha técnica no especifica una autonomía en minutos. El tiempo de respaldo depende de la carga conectada, la configuración de baterías instalada y su estado.
Sistema de carga
La corriente máxima del cargador es ajustable desde el panel LCD.
Para la versión europea de 200/208/220/230/240 V AC, los valores indicados son:
Corriente de carga predeterminada: 2 A.
Corriente máxima de carga ajustable: 12 A.
Tensión de carga: 54,7 V DC ±1 %.
Tiempo de recarga típico: 3 horas para recuperar el 95 % de la capacidad, con una corriente de carga de 2 A.
El ajuste del cargador debe corresponder a la configuración de baterías instalada y a las condiciones de compatibilidad del fabricante.

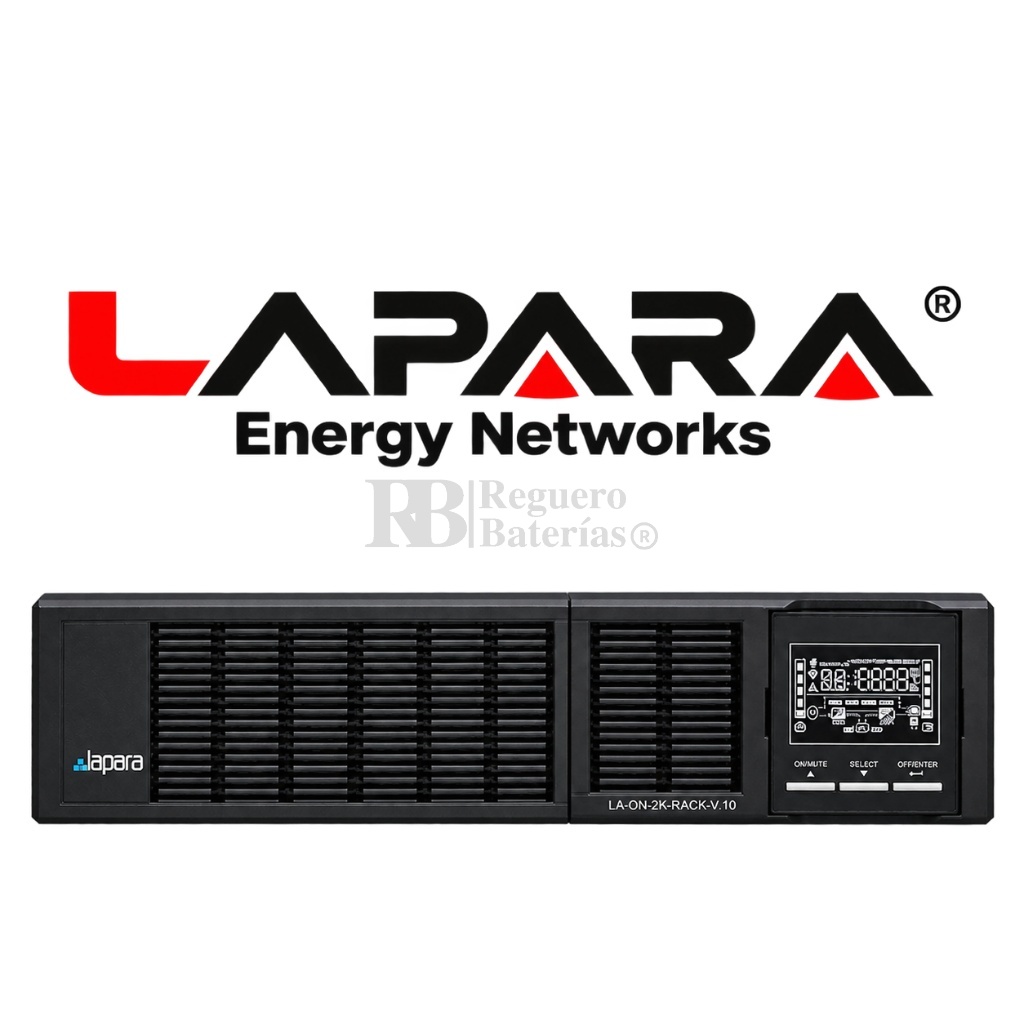

Pantalla LCD y supervisión
La pantalla LCD multifunción permite consultar:
Estado de funcionamiento del SAI.
Nivel de carga conectada.
Nivel de batería.
Tensión de entrada y salida.
Tiempo de descarga.
Condiciones de fallo.
Además, permite ajustar la corriente máxima del cargador, facilitando la configuración y supervisión local del equipo.
Comunicaciones y gestión
El SAI incorpora las siguientes conexiones de comunicación:
La tarjeta SNMP es opcional y permite gestionar la alimentación desde un gestor SNMP y un navegador web. El fabricante también indica opciones de comunicación AS400 y ModBus.
La ficha declara compatibilidad del software de gestión con Windows 2000, 2003, XP, Vista, 2008, 7, 8 y 10, además de Linux, Unix y Mac.
Formato, dimensiones y peso
El equipo está diseñado para su integración en armarios rack de 19 pulgadas.
Profundidad: 510 mm.
Anchura: 438 mm.
Altura: 88 mm.
Dimensiones totales —profundidad × anchura × altura—: 510 × 438 × 88 mm.
Peso neto con baterías: 19,8 kg.
Peso neto sin baterías: 9,4 kg.
Condiciones ambientales y nivel de ruido
Rango de temperatura indicado: de 0 a 40 °C.
Humedad relativa: del 20 % al 95 %, sin condensación.
Nivel de ruido: inferior a 50 dBA a 1 metro.
Ventilación: control de velocidad del ventilador.
Aplicaciones recomendadas
El SAI online LAPARA LA-ON-2K-RACK-V.10 de 2 kVA está orientado a instalaciones profesionales que necesitan alimentación regulada y respaldo en formato rack:
Salas de servidores.
Sistemas informáticos instalados en rack.
Electrónica de red.
Equipos de telecomunicaciones.
Infraestructuras en armarios de 19 pulgadas.
La combinación de 2000 W de potencia activa, doble conversión, salida senoidal pura y transferencia AC-batería de 0 ms permite respaldar equipos profesionales dentro de su capacidad nominal. Sus comunicaciones y pantalla LCD facilitan la supervisión del sistema.
