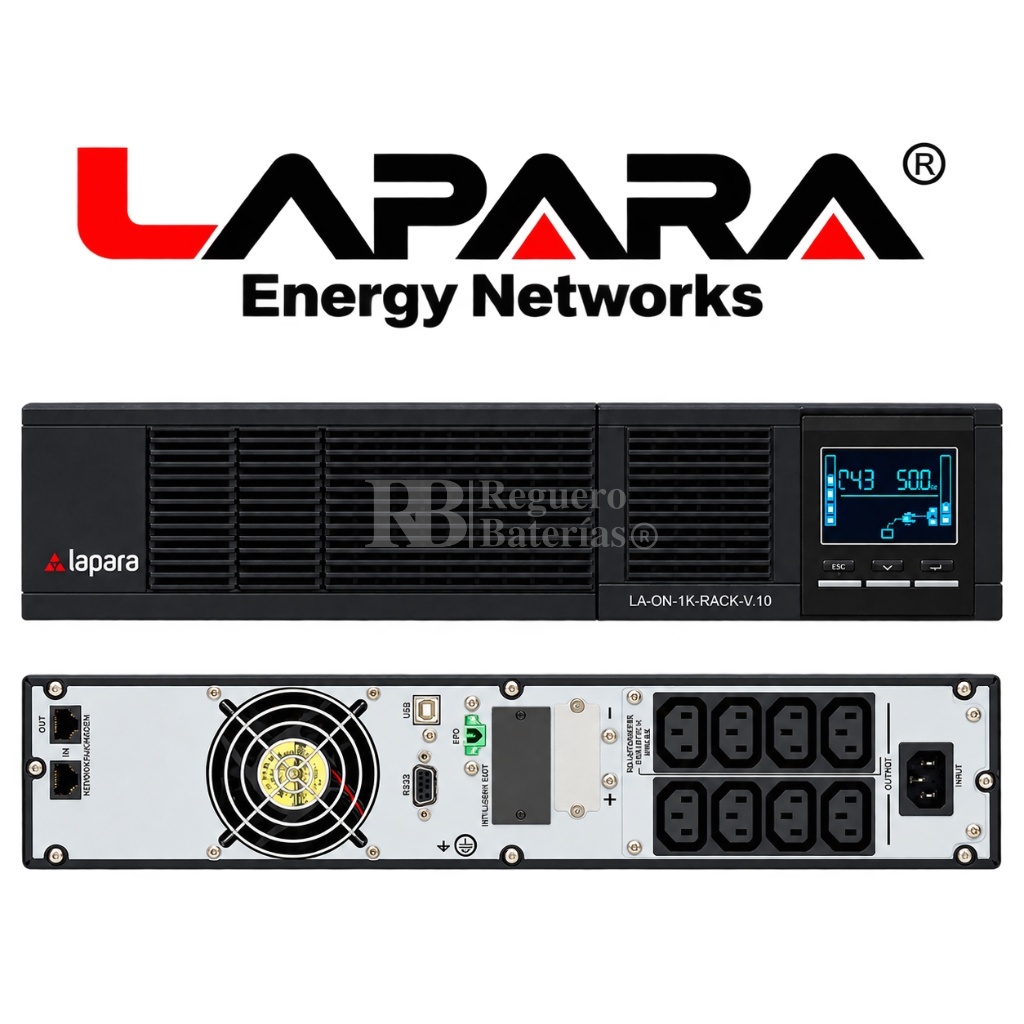

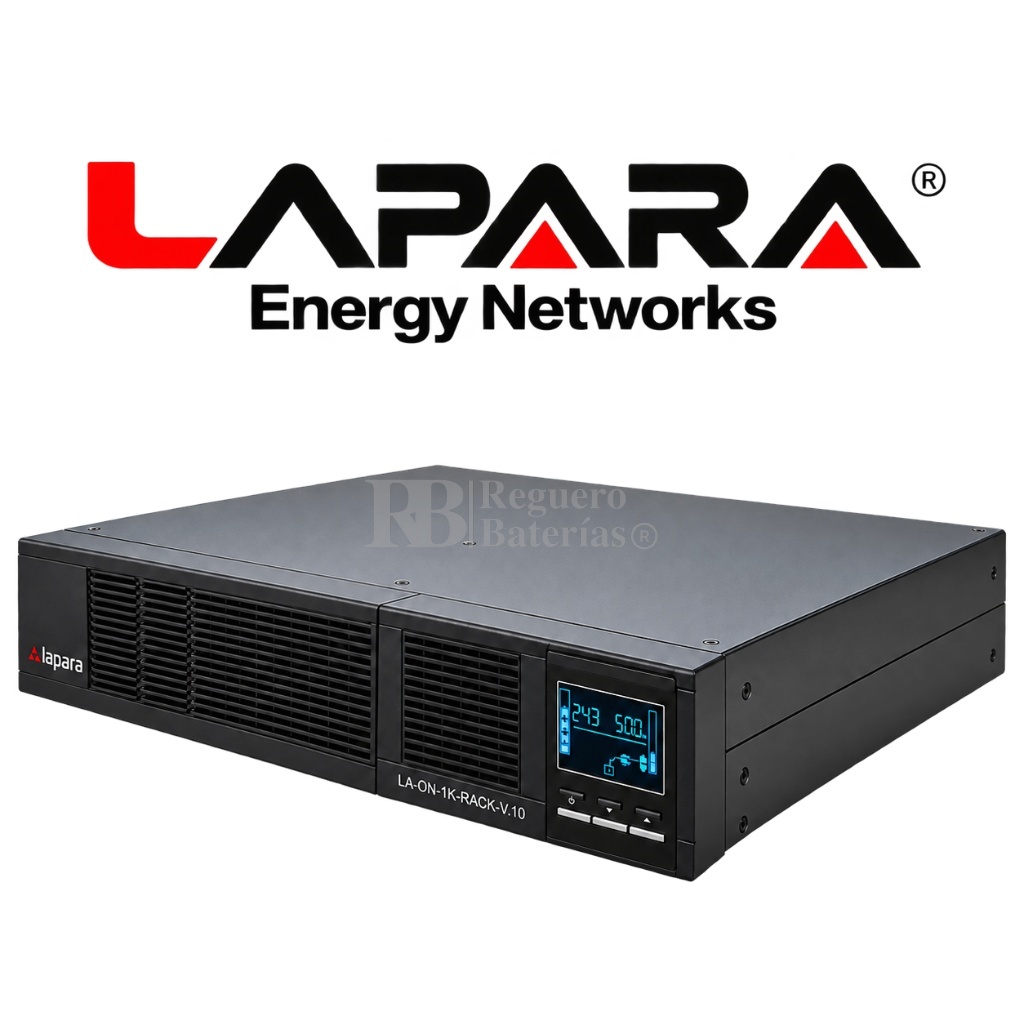

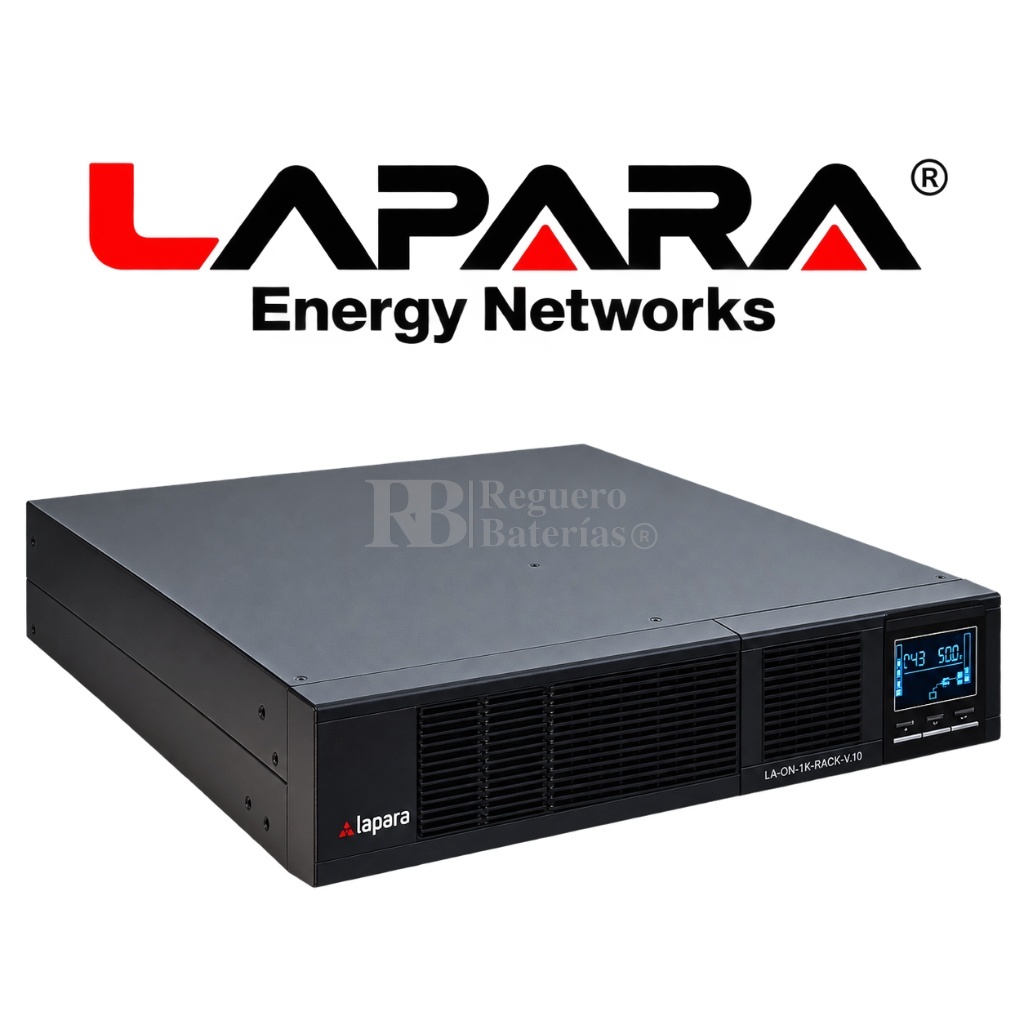

SAI Online Rack LAPARA LA-ON-1K-RACK-V.10 1000 VA / 1000 W de doble conversión con 8 salidas IEC C13
El LAPARA LA-ON-1K-RACK-V.10 es un sistema de alimentación ininterrumpida de 1000 VA / 1000 W, con tecnología online de doble conversión y formato para rack de 19 pulgadas. Está diseñado para proporcionar alimentación regulada y respaldo eléctrico a servidores, equipos de telecomunicaciones y electrónica de red.
Su factor de potencia de salida 1 permite disponer de una potencia activa nominal de 1000 W. La doble conversión transforma la corriente alterna de entrada en corriente continua y vuelve a generar la corriente alterna de salida, proporcionando una alimentación regulada a los equipos conectados.
Dispone de tiempo de transferencia de 0 ms entre modo AC y batería, onda senoidal pura en modo batería y regulación de tensión de ±1 % en modo batería. Estas características favorecen la continuidad de funcionamiento de las cargas conectadas cuando se interrumpe el suministro de red.
El equipo incorpora 8 salidas IEC C13, tomas de salida programables, pantalla LCD y comunicaciones USB y RS-232. Incluye 2 baterías de 12 V / 9 Ah, permite su sustitución en caliente y está preparado para la conexión de bancos externos compatibles.
Características principales
Marca: LAPARA.
Modelo: LA-ON-1K-RACK-V.10.
Potencia aparente nominal: 1000 VA.
Potencia activa nominal: 1000 W.
Tecnología: online de doble conversión.
Factor de potencia de salida: 1.
Formato: rack de 19 pulgadas.
Altura del equipo: 88 mm.
Configuración eléctrica: monofásica, con fase, neutro y toma de tierra.
Forma de onda en modo batería: senoidal pura.
Transferencia de modo AC a batería: 0 ms.
Salidas: 8 conectores IEC C13.
Tomas de salida programables.
Baterías: 2 unidades de 12 V / 9 Ah.
Baterías sustituibles en caliente.
Preparado para bancos externos de baterías.
Corriente de carga ajustable desde el panel LCD.
Comunicaciones: USB, RS-232 y slot inteligente para SNMP.
Opciones de comunicación: SNMP, AS400 y ModBus.
Modo de conversión de frecuencia: 50/60 Hz.
Especificaciones eléctricas de entrada
Los siguientes valores corresponden a la versión europea del equipo:
Rango de tensión de entrada: 110–300 V AC ±5 %.
Umbral de retorno desde tensión de red alta: 290 V AC ±5 %.
Rango de frecuencia de entrada: 40–70 Hz.
Configuración: monofásica con fase, neutro y toma de tierra.
Factor de potencia de entrada: ≥0,99 a tensión nominal y al 100 % de carga.
Umbrales de retorno desde tensión de red baja, según carga:
Carga del 100 % al 80 %: 175 V AC ±5 %.
Carga del 80 % al 70 %: 155 V AC ±5 %.
Carga del 70 % al 60 %: 135 V AC ±5 %.
Carga del 60 % al 0 %: 125 V AC ±5 %.
Distorsión armónica de corriente de entrada —THDi—: ≤5 % entre 205 y 245 V AC, bajo las condiciones indicadas por el fabricante: THDU inferior al 1,6 %, carga lineal y batería cargada.
Especificaciones eléctricas de salida
Potencia nominal: 1000 VA / 1000 W.
Factor de potencia de salida: 1.
Tensiones de salida disponibles en la versión europea: 200 / 208 / 220 / 230 / 240 V AC.
Tensión de salida predeterminada: 230 V AC.
Regulación de tensión en modo batería: ±1 %.
Rango de frecuencia sincronizado: 47–53 Hz o 57–63 Hz.
Frecuencia en modo batería: 50 Hz ±0,1 Hz o 60 Hz ±0,1 Hz.
Relación de corriente de cresta: 3:1.
Distorsión armónica con carga lineal: ≤2 % THD.
Distorsión armónica con carga no lineal: ≤4 % THD.
Forma de onda en modo batería: senoidal pura.
Tiempos de transferencia
La transferencia sin interrupción entre alimentación AC y batería permite mantener el suministro a los equipos conectados durante el paso al respaldo por baterías.

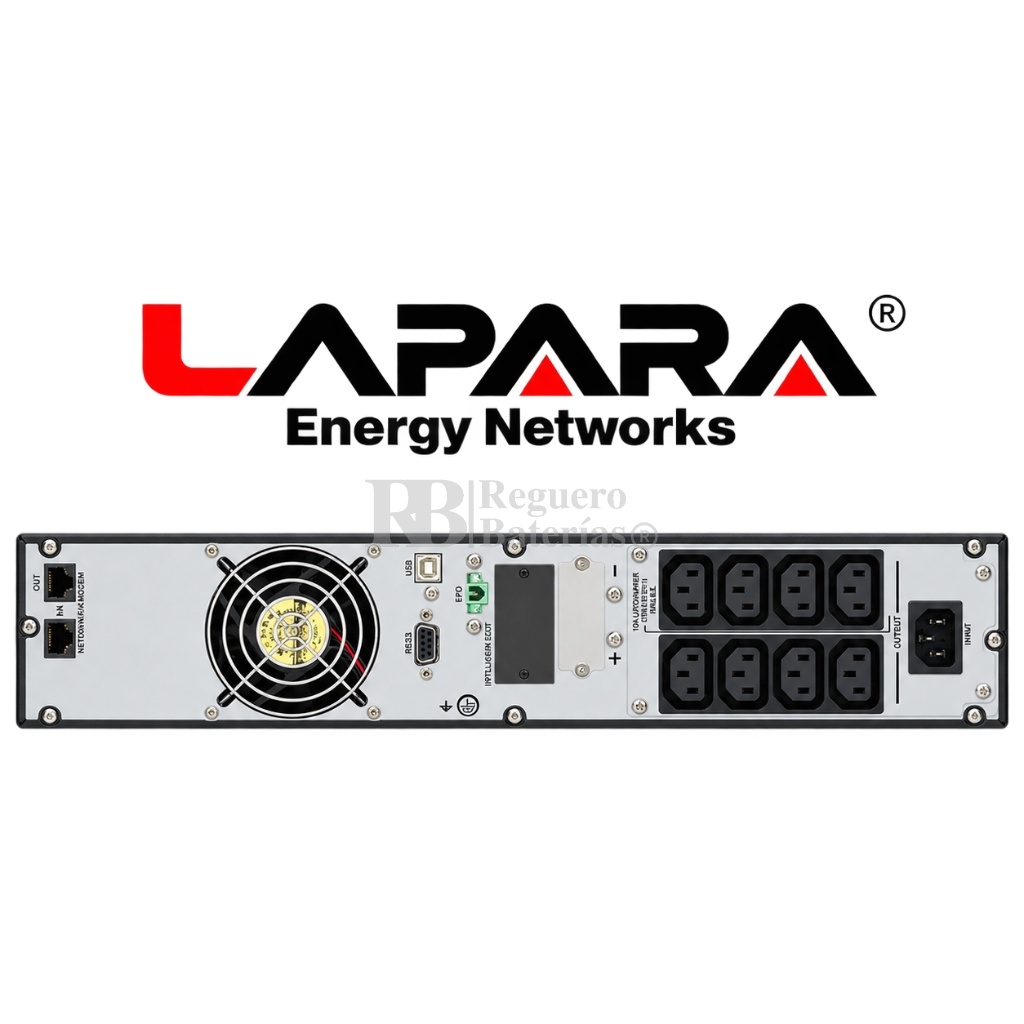

Salidas y conexión de equipos
El SAI dispone de 8 tomas de salida IEC C13 para la conexión de equipos compatibles.
La función de salidas programables permite adaptar su funcionamiento a las necesidades de gestión de las cargas conectadas. La potencia total de los equipos alimentados debe mantenerse dentro de la capacidad nominal del SAI.
Eficiencia energética
Para el modelo LA-ON-1K-RACK-V.10, el fabricante indica:
Eficiencia en modo AC: 89 %, con batería cargada.
Eficiencia en modo ECO: 96 %, con batería cargada.
Eficiencia en modo batería: ≥88 %.
Baterías y autonomía
El equipo incorpora 2 baterías de 12 V / 9 Ah para proporcionar respaldo ante interrupciones del suministro eléctrico.
Número de baterías: 2.
Tensión nominal por batería: 12 V.
Capacidad por batería: 9 Ah.
Sustitución en caliente: disponible según la descripción de la serie.
Conexión de bancos externos: equipo preparado para ampliación mediante bancos compatibles.
El PDF no especifica una autonomía en minutos. El tiempo de respaldo depende de la carga conectada, la configuración de baterías y su estado.
Sistema de carga
La corriente máxima del cargador puede ajustarse mediante el panel LCD.
Para la versión europea de 200/208/220/230/240 V AC, las especificaciones son:
Corriente de carga predeterminada: 2 A.
Corriente máxima de carga ajustable: 12 A.
Tensión de carga: 27,4 V DC ±1 %.
Tiempo de recarga típico: 3 horas para recuperar el 95 % de la capacidad, con corriente de carga de 2 A.
La corriente de carga debe configurarse de acuerdo con las baterías instaladas y las condiciones de compatibilidad del fabricante.

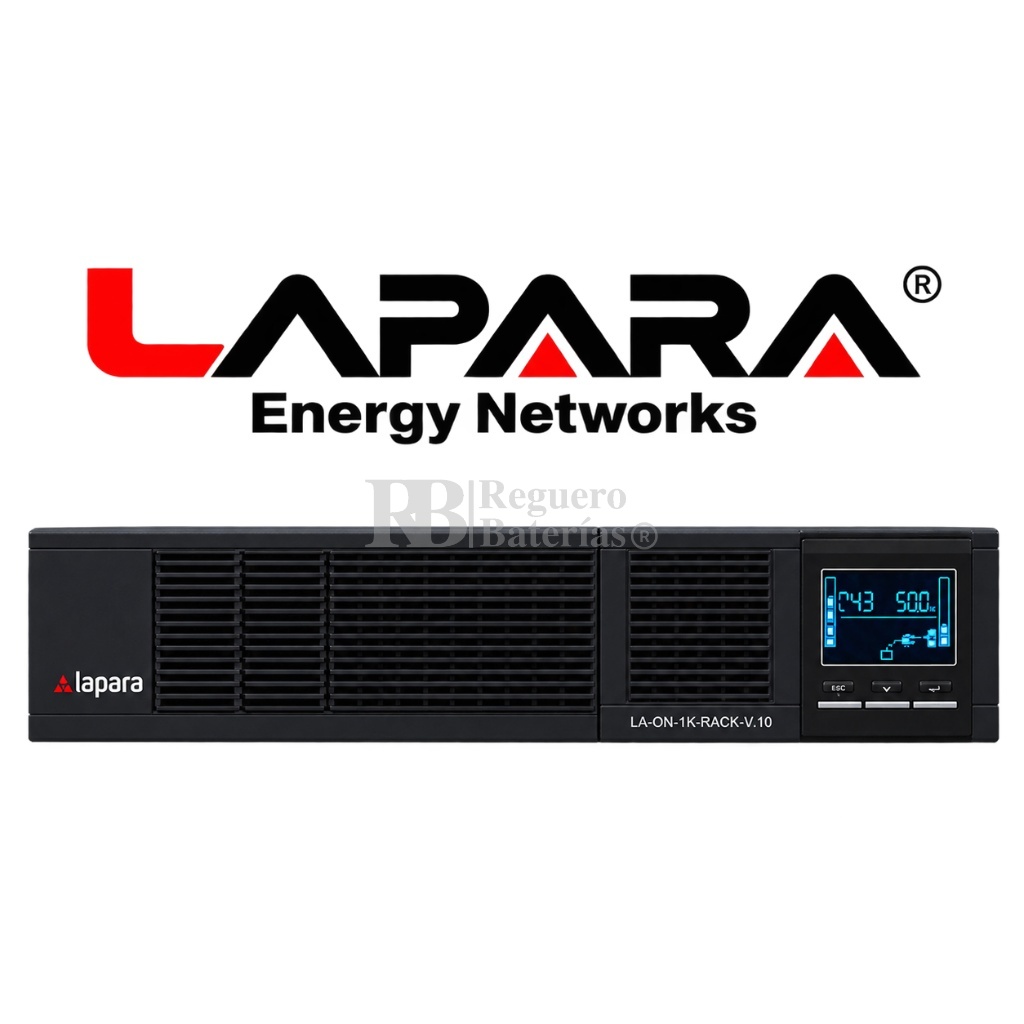

Pantalla LCD y supervisión
La pantalla LCD multifunción permite consultar:
Estado de funcionamiento del SAI.
Nivel de carga conectada.
Nivel de batería.
Tensión de entrada y salida.
Tiempo de descarga.
Condiciones de fallo.
También permite ajustar la corriente máxima del cargador, facilitando la configuración y supervisión local del equipo.
Comunicaciones y gestión
El SAI incorpora:
La tarjeta SNMP es opcional y permite gestionar la alimentación desde un gestor SNMP y un navegador web. El fabricante también indica opciones de comunicación AS400 y ModBus.
La ficha técnica declara compatibilidad del software de gestión con Windows 2000, 2003, XP, Vista, 2008, 7, 8 y 10, además de Linux, Unix y Mac.
Instalación, dimensiones y peso
Su formato está orientado a la integración en armarios rack de 19 pulgadas.
Profundidad: 410 mm.
Anchura: 438 mm.
Altura: 88 mm.
Dimensiones —profundidad × anchura × altura—: 410 × 438 × 88 mm.
Peso neto con baterías: 13,4 kg.
Peso neto sin baterías: 6,6 kg.
Condiciones ambientales y nivel de ruido
Rango de temperatura indicado: de 0 a 40 °C.
Humedad relativa: del 20 % al 95 %, sin condensación.
Nivel de ruido: inferior a 50 dBA a 1 metro.
Ventilación: control de velocidad del ventilador.
Aplicaciones recomendadas
El LAPARA LA-ON-1K-RACK-V.10 está orientado a instalaciones que requieren respaldo eléctrico en formato rack, como:
Su combinación de 1000 W de potencia activa, doble conversión, 8 salidas IEC C13 y comunicaciones de supervisión permite proteger y gestionar la alimentación de equipos profesionales dentro de su capacidad nominal.
