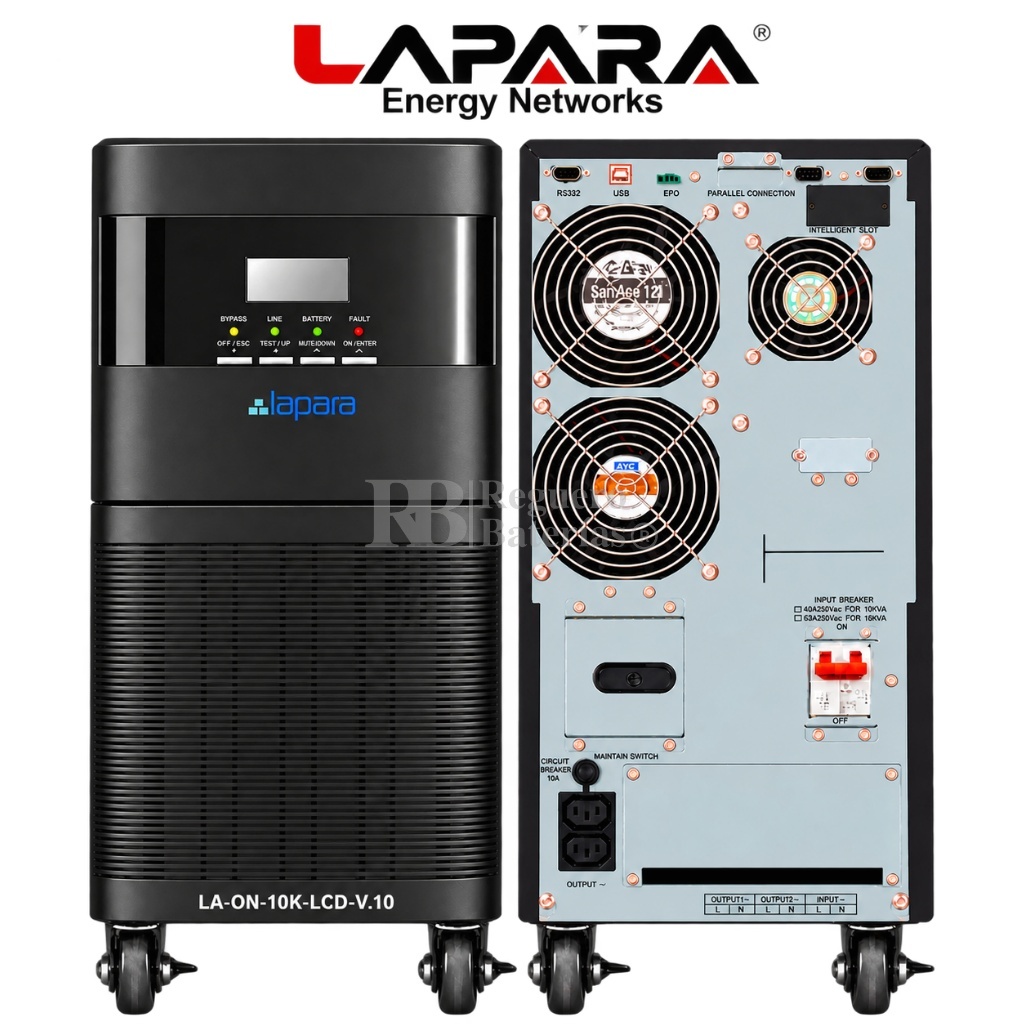

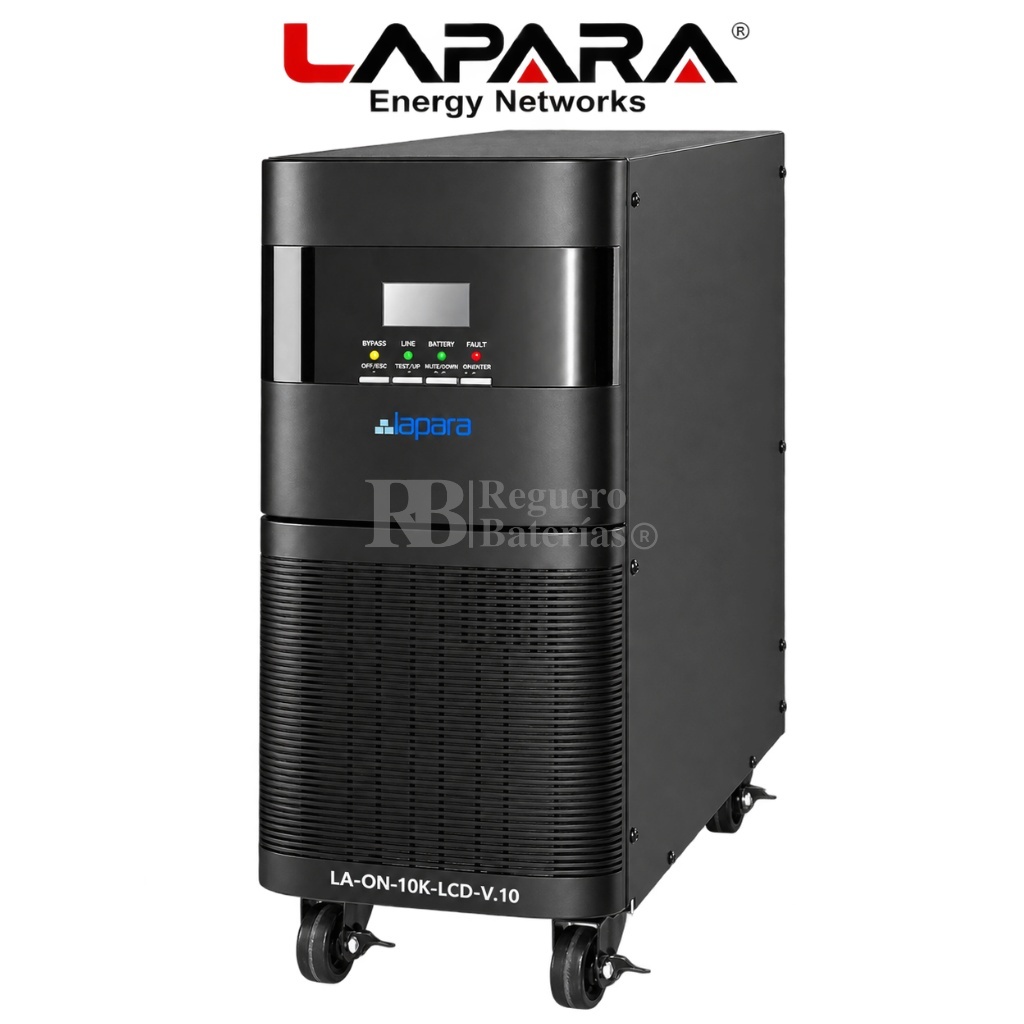

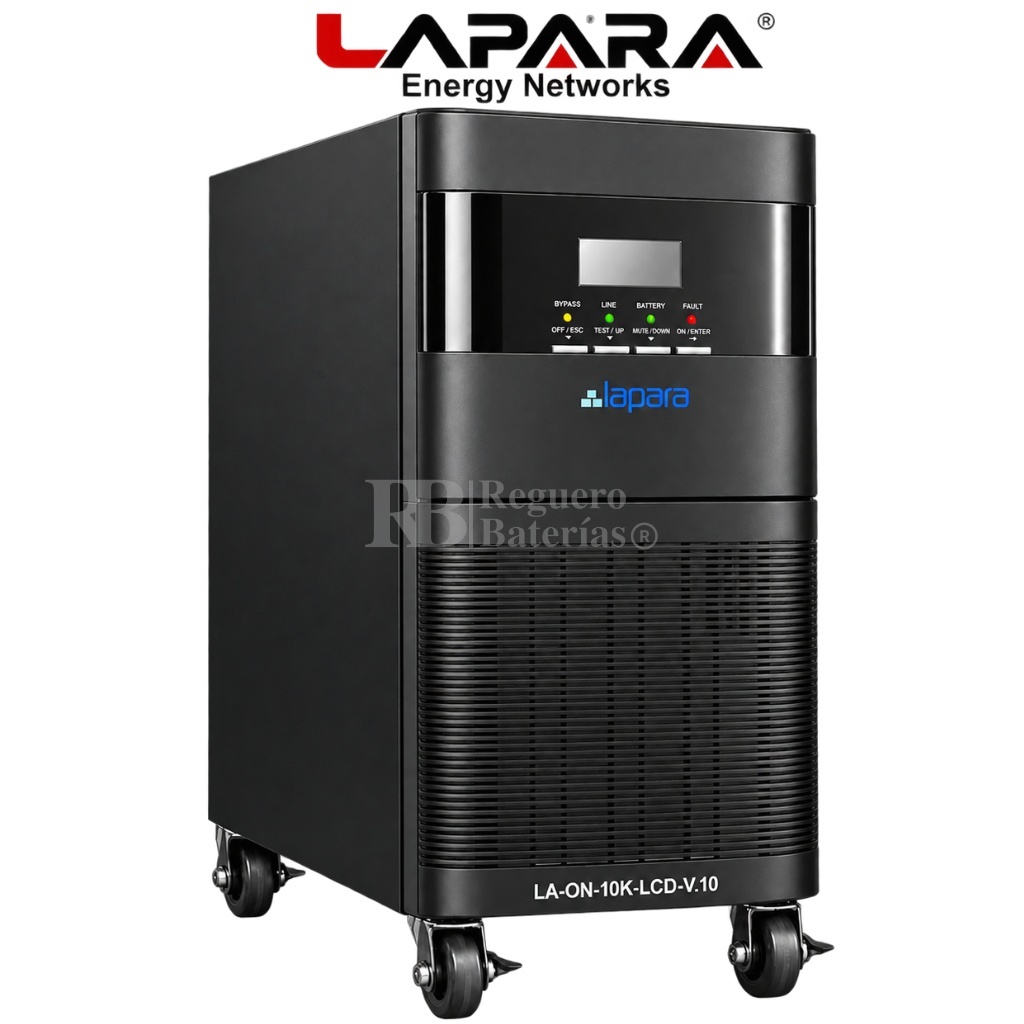

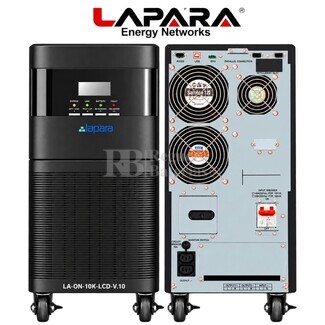

SAI Online LAPARA LA-ON-10K-LCD-V.10 10000 VA / 10000 W de doble conversión con pantalla LCD
El LAPARA LA-ON-10K-LCD-V.10 es un sistema de alimentación ininterrumpida de 10000 VA / 10000 W, con tecnología online de doble conversión, configuración monofásica y formato torre. Está diseñado para proporcionar alimentación eléctrica regulada y respaldo a instalaciones profesionales que necesitan continuidad de suministro.
Su factor de potencia de salida 1 permite disponer de una potencia activa nominal de 10000 W. Incorpora control mediante tecnología DSP, salida de onda senoidal pura en modo batería y tiempo de transferencia entre red y batería de 0 ms, manteniendo la alimentación de los equipos conectados durante el paso al respaldo por baterías.
La doble conversión transforma la corriente alterna de entrada en corriente continua y vuelve a generar la corriente alterna de salida. Este funcionamiento permite suministrar una tensión regulada para alimentar equipos que requieren estabilidad eléctrica.
El modelo estándar incorpora 20 baterías de 12 V / 9 Ah, pantalla LCD para supervisión local y comunicaciones USB y RS-232. Además, ofrece opciones de comunicación SNMP, ModBus y AS400, función de apagado de emergencia EPO, compatibilidad con generador y posibilidad de conexión de bancos externos de baterías.
Características principales
Marca: LAPARA.
Modelo: LA-ON-10K-LCD-V.10.
Potencia aparente nominal: 10000 VA —10 kVA—.
Potencia activa nominal: 10000 W —10 kW—.
Tecnología: online de doble conversión.
Formato: torre.
Configuración: monofásica con toma de tierra.
Factor de potencia de salida: 1.
Control digital: tecnología DSP.
Forma de onda en modo batería: senoidal pura.
Transferencia entre red y batería: 0 ms.
Tensión de salida programable: 208 / 220 / 230 / 240 V AC.
Baterías del modelo estándar: 20 unidades de 12 V / 9 Ah.
Pantalla: LCD multifunción.

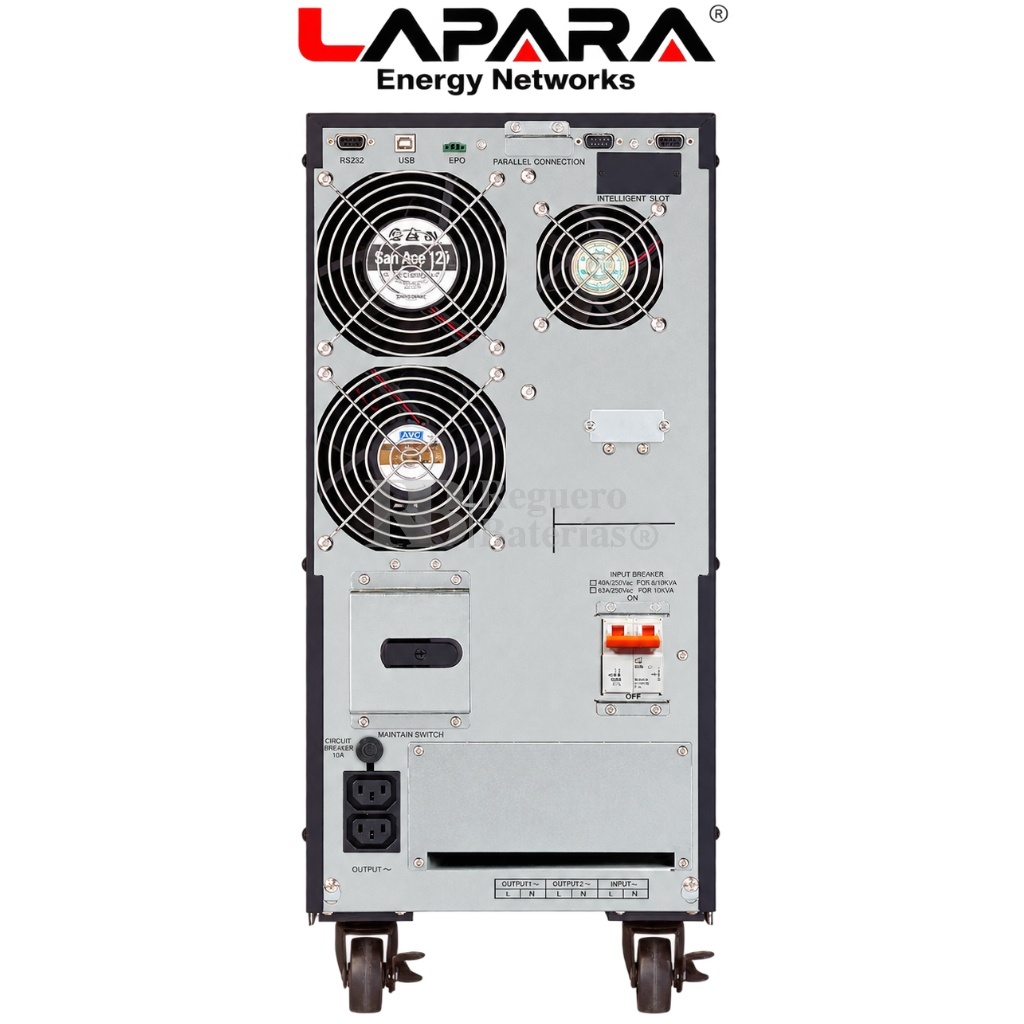

Conexión de salida: bornera de terminales —Terminal Block—.
Comunicaciones integradas: USB y RS-232.
Comunicaciones opcionales: SNMP, ModBus y AS400.
Funciones adicionales: EPO, conversión de frecuencia 50/60 Hz y compatibilidad con generador.
Especificaciones eléctricas de entrada
El equipo admite diferentes tensiones nominales y un rango de entrada que depende del porcentaje de carga conectado.
Tensión nominal de entrada: 208 / 220 / 230 / 240 V AC.
Tensión predeterminada: 230 V AC.
Rango de tensión al 50 % de carga: 110–300 V AC ±3 %.
Rango de tensión al 100 % de carga: 176–300 V AC ±3 %.
Rango de frecuencia para redes de 50 Hz: 46–54 Hz.
Rango de frecuencia para redes de 60 Hz: 56–64 Hz.
Configuración eléctrica: fase, neutro y toma de tierra.
Factor de potencia de entrada: ≥0,99 a tensión nominal y al 100 % de carga.
Distorsión armónica de corriente de entrada —THDi— al 100 % de carga: inferior al 4 %.
THDi al 50 % de carga: inferior al 6 %.
Especificaciones eléctricas de salida
El LA-ON-10K-LCD-V.10 proporciona tensión de salida programable y una regulación de ±1 % en modo batería.
Potencia nominal: 10000 VA / 10000 W.
Factor de potencia de salida: 1.
Tensión de salida programable: 208 / 220 / 230 / 240 V AC.
Tensión predeterminada: 230 V AC.
Regulación de tensión en modo batería: ±1 %.
Rango de frecuencia sincronizado programable: 46–54 Hz a 50 Hz y 56–64 Hz a 60 Hz.
Frecuencia en modo batería: 50 Hz ±0,1 Hz o 60 Hz ±0,1 Hz.
Relación de corriente de cresta: 3:1 como máximo.
Distorsión armónica con cargas lineales al 100 %: ≤1 %.
Distorsión armónica con cargas no lineales al 100 %: ≤4 %.
Forma de onda en modo batería: senoidal pura.
Conexión de salida: bornera de terminales.
Continuidad de alimentación y tiempos de transferencia
La transferencia de 0 ms entre red y batería permite mantener el suministro a la carga durante el cambio al funcionamiento con baterías.
Capacidad de sobrecarga
En modo AC:
Del 100 % al 110 % de carga: 10 minutos.
Del 110 % al 130 % de carga: 1 minuto.
Por encima del 130 % de carga: 1 segundo.
En modo batería:
Del 100 % al 110 % de carga: 30 segundos.
Del 110 % al 130 % de carga: 10 segundos.
Por encima del 130 % de carga: 1 segundo.
Eficiencia energética
La tabla de especificaciones técnicas del fabricante indica:
Baterías y sistema de carga
El modelo estándar dispone de 20 baterías de 12 V / 9 Ah, destinadas a proporcionar respaldo cuando el suministro eléctrico de entrada deja de estar disponible.
Cantidad de baterías: 20.
Tensión nominal de cada batería: 12 V.
Capacidad de cada batería: 9 Ah.
Corriente máxima de carga indicada: 4 A ±10 %.
Tensión de carga especificada: número de baterías × 13,65 V, con tolerancia de ±1 %.
Carga ajustable y conexión de bancos externos de baterías. La ampliación debe realizarse con configuraciones compatibles con el equipo.
El tiempo de respaldo depende de la potencia conectada, la configuración de baterías y su estado.

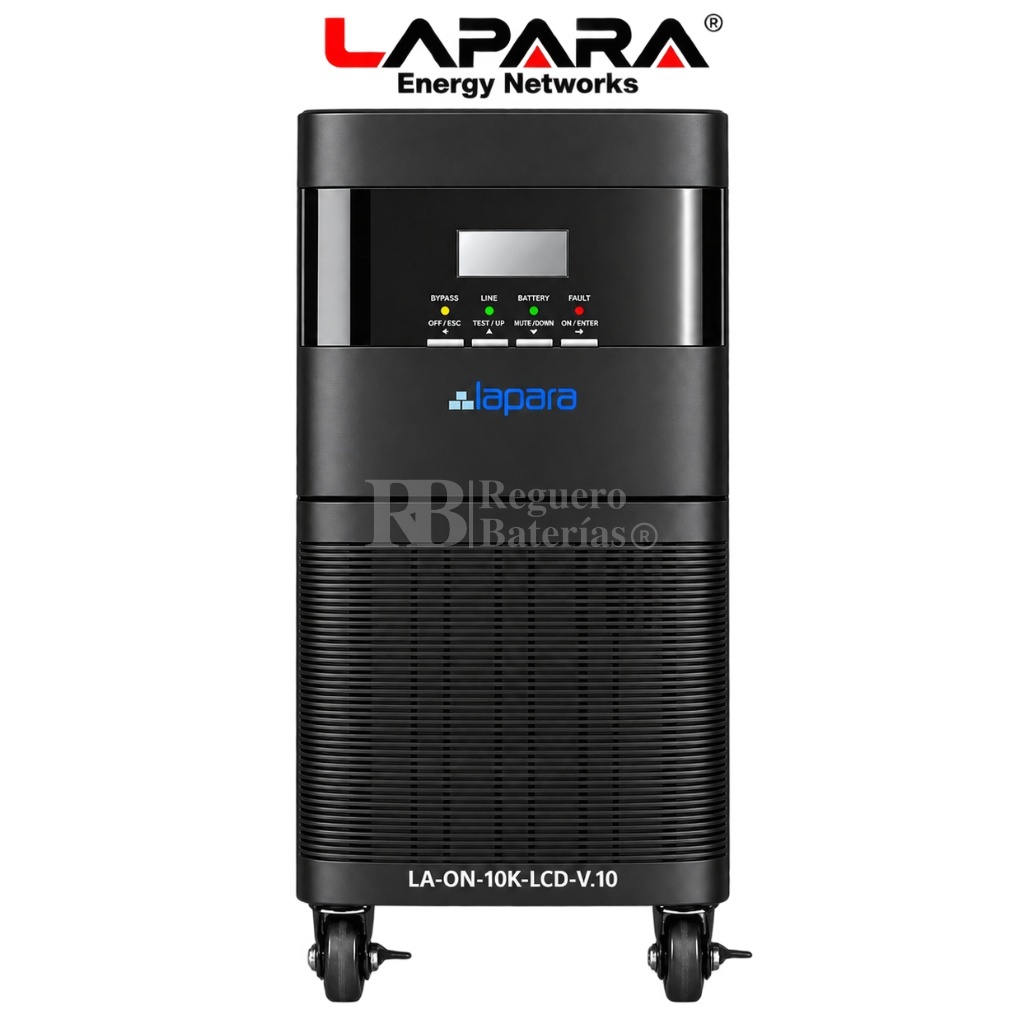

Pantalla LCD y supervisión
La pantalla LCD multifunción permite consultar los principales parámetros del SAI:
Estado de funcionamiento.
Nivel de carga conectada.
Nivel de batería.
Tensión de entrada y salida.
Tiempo de descarga.
Condiciones de fallo.
Esta información facilita la supervisión local y la identificación de incidencias.
Alarmas acústicas
El equipo incorpora avisos sonoros diferenciados:
Modo batería: un aviso cada 4 segundos.
Batería baja: un aviso cada segundo.
Sobrecarga: dos avisos por segundo.
Fallo: sonido continuo.
Comunicaciones y gestión
El LAPARA LA-ON-10K-LCD-V.10 integra USB y RS-232 para comunicación y supervisión mediante software.
La ficha técnica declara compatibilidad con Windows 2000, 2003, XP, Vista, 2008, 7, 8 y 10, además de Linux, Unix y Mac.
Las opciones de comunicación disponibles son:
Estas interfaces permiten adaptar la supervisión del equipo a las necesidades de la instalación.
Funciones adicionales
Tecnología DSP: control mediante procesamiento digital de señales.
Conversión de frecuencia 50/60 Hz: funcionamiento como convertidor de frecuencia.
Compatibilidad con generador: indicada por el fabricante.
Apagado de emergencia EPO: función para parada de emergencia.
Conexión de bancos externos: posibilidad de ampliar la configuración de respaldo mediante soluciones compatibles.
Dimensiones y peso
Formato de instalación: torre.
Profundidad: 592 mm.
Anchura: 250 mm.
Altura: 576 mm.
Dimensiones totales —profundidad × anchura × altura—: 592 × 250 × 576 mm.
Peso neto del modelo estándar: 83 kg.
Condiciones ambientales de funcionamiento
Temperatura de funcionamiento: de 0 a 40 °C.
Humedad relativa: del 20 % al 95 %, sin condensación.
Altitud de funcionamiento: inferior a 1000 metros.
Nivel de ruido: inferior a 58 dB a 1 metro.
El fabricante advierte de que las temperaturas superiores a 25 °C reducen la vida útil de las baterías.
Aplicaciones recomendadas
El SAI online LAPARA LA-ON-10K-LCD-V.10 de 10 kVA está orientado a instalaciones profesionales que necesitan alimentación regulada y continuidad de servicio:
Centros de procesamiento de datos —CPD—.
Servidores y sistemas informáticos profesionales.
Infraestructuras de telecomunicaciones.
Equipos y sistemas industriales.
Equipos médicos, conforme a los requisitos de compatibilidad de cada equipo e instalación.
Su combinación de 10000 W de potencia activa, doble conversión, salida senoidal pura y transferencia red-batería de 0 ms permite respaldar cargas profesionales dentro de sus límites nominales de funcionamiento.
