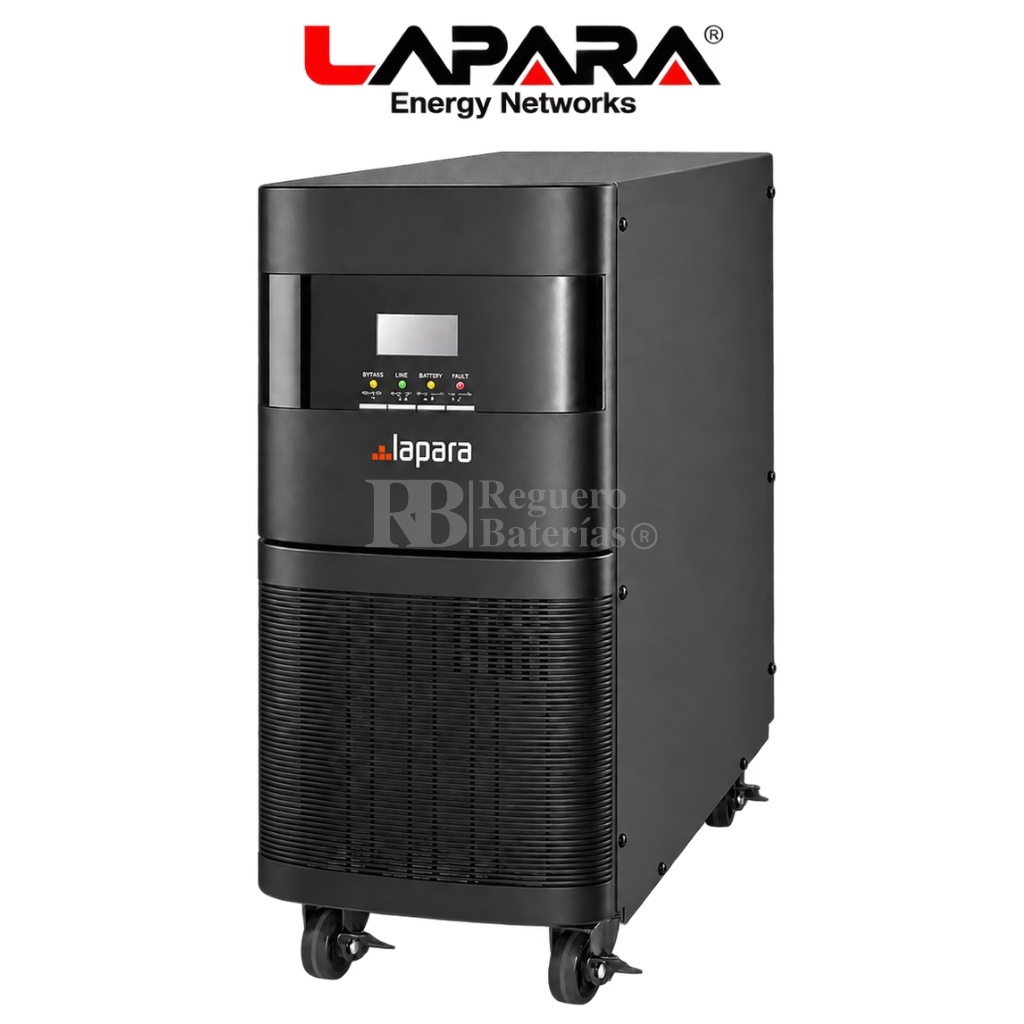

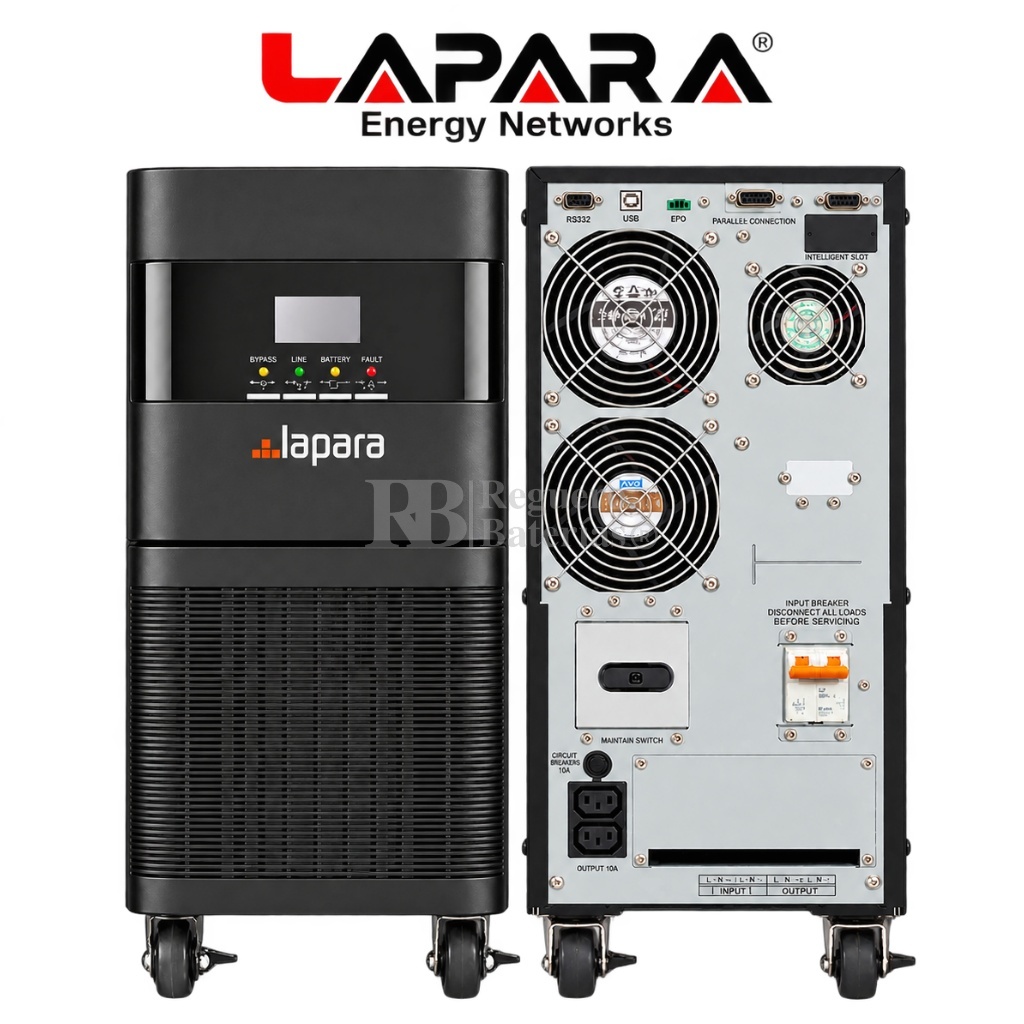

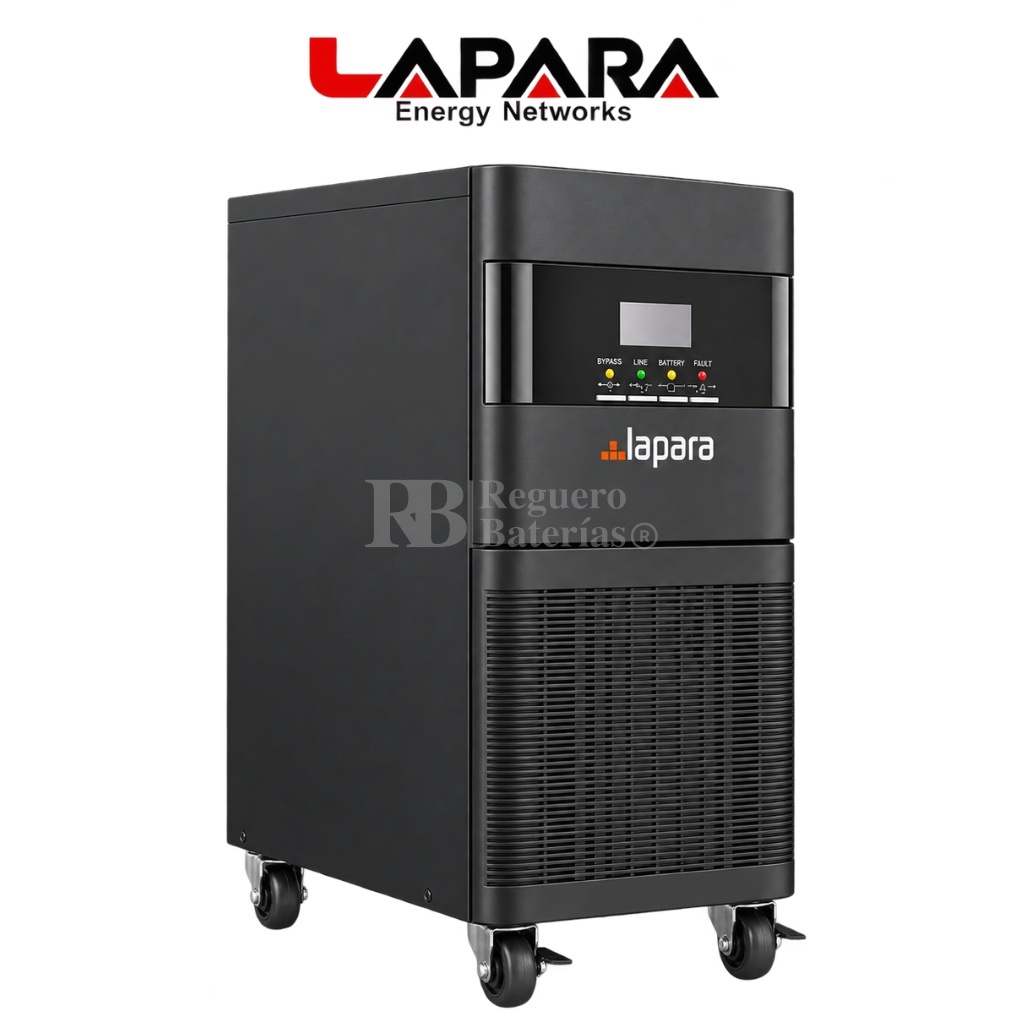

SAI Online LAPARA LA-ON-6K-LCD-V.10 6000 VA / 6000 W de doble conversión con pantalla LCD
El LAPARA LA-ON-6K-LCD-V.10 es un sistema de alimentación ininterrumpida de 6000 VA / 6000 W, con tecnología online de doble conversión y formato torre, diseñado para proporcionar alimentación estable y respaldo eléctrico a equipos profesionales.
Su factor de potencia de salida 1 permite disponer de una potencia activa nominal de 6000 W. Incorpora control digital mediante tecnología DSP, salida de onda senoidal pura en modo batería y tiempo de transferencia entre red y batería de 0 ms, favoreciendo la continuidad de funcionamiento de los equipos conectados ante un corte de suministro.
La tecnología de doble conversión transforma la corriente alterna de entrada en corriente continua y vuelve a generar la corriente alterna de salida. Este proceso permite suministrar una alimentación regulada, especialmente adecuada para instalaciones que requieren estabilidad eléctrica y continuidad de servicio.
El equipo integra 20 baterías de 12 V / 7 Ah, pantalla LCD para supervisión local, comunicaciones USB y RS-232 y opciones de conectividad SNMP, ModBus y AS400. También dispone de apagado de emergencia EPO, compatibilidad con generador y posibilidad de conexión de bancos externos de baterías.
Características principales
Marca: LAPARA.
Modelo: LA-ON-6K-LCD-V.10.
Potencia nominal: 6000 VA / 6000 W.
Tecnología: online de doble conversión.
Formato: torre.
Configuración eléctrica: monofásica con toma de tierra.
Factor de potencia de salida: 1.
Control digital: tecnología DSP.
Forma de onda en modo batería: senoidal pura.
Tiempo de transferencia red-batería: 0 ms.
Tensión de salida programable: 208 / 220 / 230 / 240 V AC.
Baterías: 20 unidades de 12 V / 7 Ah.
Pantalla: LCD multifunción.
Conexión de salida: bornera de terminales —Terminal Block—.
Comunicaciones integradas: USB y RS-232.
Comunicaciones opcionales: SNMP, ModBus y AS400.
Funciones adicionales: EPO, conversión de frecuencia 50/60 Hz y compatibilidad con generador.
Entrada eléctrica
El SAI admite diferentes tensiones nominales y un rango de entrada que varía según el porcentaje de carga conectado.
Tensión nominal de entrada: 208 / 220 / 230 / 240 V AC.
Configuración predeterminada: 230 V AC.
Rango de tensión al 50 % de carga: 110–300 V AC ±3 %.
Rango de tensión al 100 % de carga: 176–300 V AC ±3 %.
Rango de frecuencia para redes de 50 Hz: 46–54 Hz.
Rango de frecuencia para redes de 60 Hz: 56–64 Hz.
Configuración: fase, neutro y toma de tierra.
Factor de potencia de entrada: ≥0,99 a tensión nominal y al 100 % de carga.
Distorsión armónica de corriente de entrada —THDi—: inferior al 4 % al 100 % de carga e inferior al 6 % al 50 % de carga.
Salida eléctrica
El LA-ON-6K-LCD-V.10 proporciona salida de tensión programable y una regulación de ±1 % en modo batería.
Potencia aparente nominal: 6000 VA.
Potencia activa nominal: 6000 W.
Factor de potencia de salida: 1.
Tensión de salida programable: 208 / 220 / 230 / 240 V AC.
Tensión predeterminada: 230 V AC.
Regulación de tensión en modo batería: ±1 %.
Rango de frecuencia sincronizado programable: 46–54 Hz a 50 Hz y 56–64 Hz a 60 Hz.
Frecuencia de salida en modo batería: 50 Hz ±0,1 Hz o 60 Hz ±0,1 Hz.
Relación de corriente de cresta: 3:1 como máximo.
Distorsión armónica con cargas lineales al 100 %: ≤1 %.
Distorsión armónica con cargas no lineales al 100 %: ≤4 %.
Forma de onda en modo batería: senoidal pura.
Conexión de salida: bornera.
Continuidad de alimentación y tiempos de transferencia
El equipo ofrece los siguientes tiempos de transferencia entre modos de funcionamiento:
La transferencia de 0 ms entre red y batería permite mantener la alimentación de la carga durante el paso al respaldo por baterías.
Capacidad de sobrecarga
Funcionamiento en modo AC:
Carga del 100 % al 110 %: 10 minutos.
Carga del 110 % al 130 %: 1 minuto.
Carga superior al 130 %: 1 segundo.
Funcionamiento en modo batería:
Carga del 100 % al 110 %: 30 segundos.
Carga del 110 % al 130 %: 10 segundos.
Carga superior al 130 %: 1 segundo.
Eficiencia energética
La tabla de especificaciones técnicas del fabricante indica:
Baterías y sistema de carga
El modelo estándar incorpora 20 baterías de 12 V / 7 Ah, que proporcionan respaldo cuando el suministro de red deja de estar disponible.
Número de baterías: 20.
Tensión nominal de cada batería: 12 V.
Capacidad de cada batería: 7 Ah.
Corriente máxima de carga indicada: 4 A ±10 %.
Tensión de carga especificada: número de baterías × 13,65 V, con tolerancia de ±1 %.
La documentación describe carga ajustable y posibilidad de conexión de bancos externos, lo que permite adaptar la configuración de respaldo conforme a las opciones compatibles del fabricante.
La ficha técnica no indica una autonomía en minutos. El tiempo de respaldo depende de la carga conectada, la configuración instalada y el estado de las baterías.

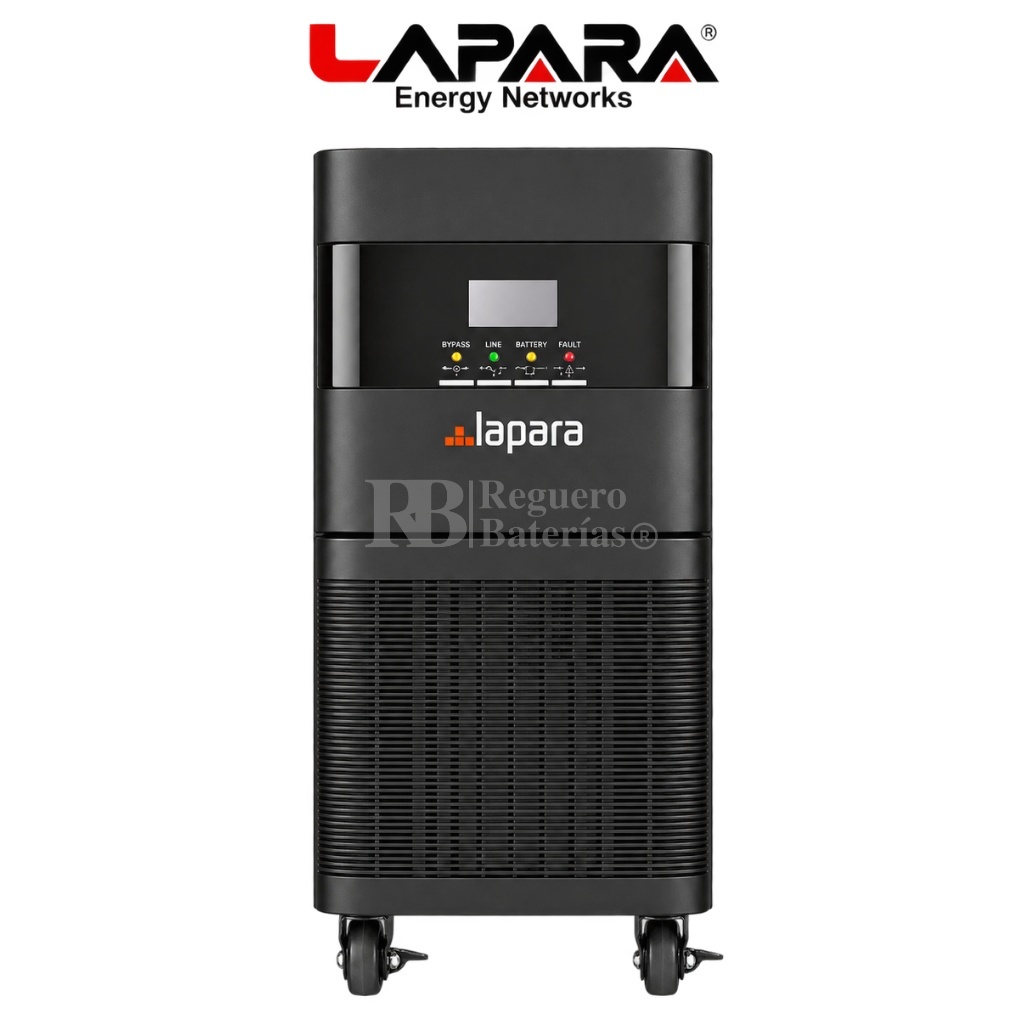

Pantalla LCD y control del equipo
La pantalla LCD multifunción permite consultar la información necesaria para supervisar el funcionamiento del SAI:
Esta supervisión facilita el seguimiento de los parámetros eléctricos y la detección de incidencias.
Alarmas acústicas
El sistema incorpora avisos sonoros diferenciados según el estado de funcionamiento:
Modo batería: un aviso cada 4 segundos.
Batería baja: un aviso cada segundo.
Sobrecarga: dos avisos por segundo.
Fallo: sonido continuo.
Comunicaciones y gestión

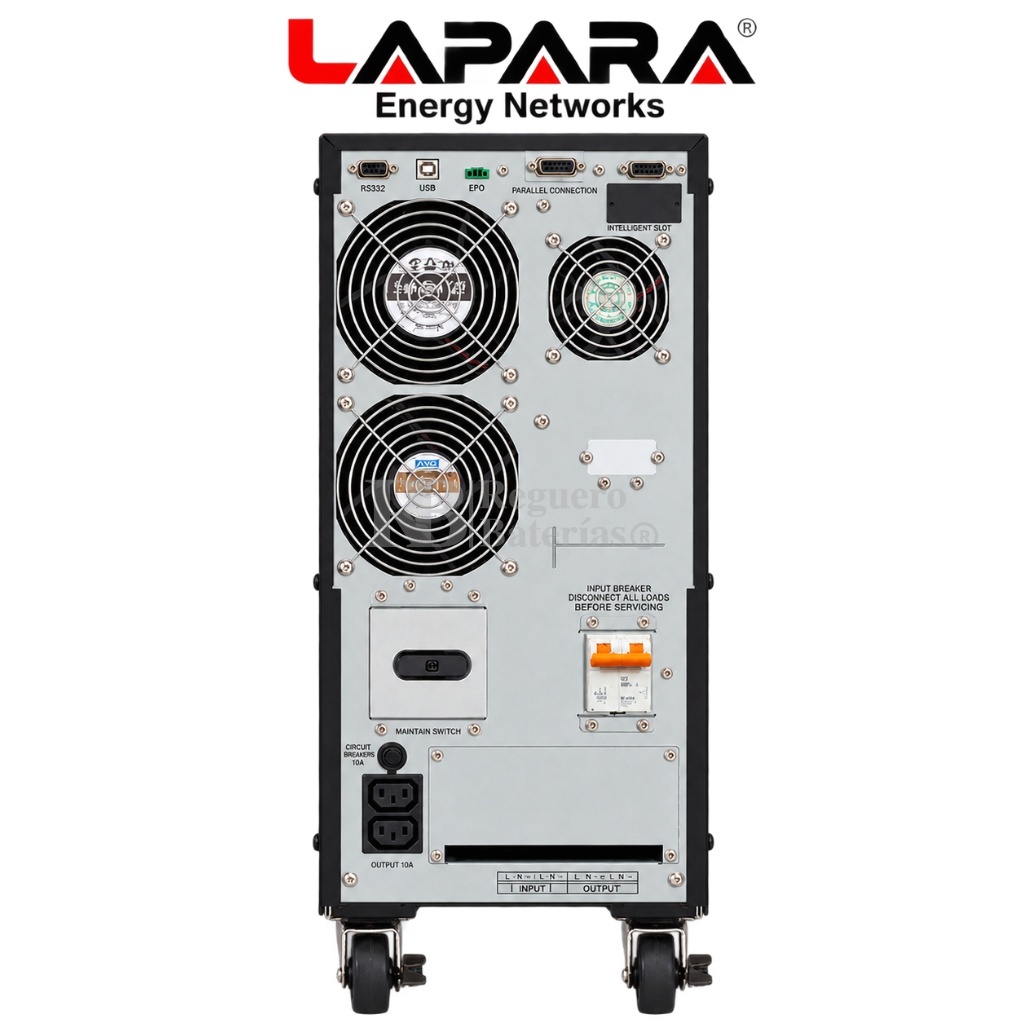

El LAPARA LA-ON-6K-LCD-V.10 incorpora USB y RS-232 para comunicación y supervisión mediante software.
La ficha declara compatibilidad con Windows 2000, 2003, XP, Vista, 2008, 7, 8 y 10, además de Linux, Unix y Mac.
Dispone de las siguientes opciones de comunicación:
Estas opciones permiten adaptar la comunicación del SAI a las necesidades de supervisión de la instalación.
Funciones adicionales
Control DSP: procesamiento digital para gestionar el funcionamiento del equipo.
Conversión de frecuencia 50/60 Hz: funcionamiento como convertidor de frecuencia.
Compatibilidad con generador: indicada por el fabricante.
Apagado de emergencia EPO: función para parada de emergencia.
Conexión de bancos externos: posibilidad de ampliar la configuración de baterías con soluciones compatibles.
Dimensiones, peso y formato
Formato: torre.
Profundidad: 592 mm.
Anchura: 250 mm.
Altura: 576 mm.
Dimensiones totales —profundidad × anchura × altura—: 592 × 250 × 576 mm.
Peso neto del modelo estándar: 66,50 kg.
Condiciones ambientales de funcionamiento
Temperatura de funcionamiento: de 0 a 40 °C.
Humedad relativa: del 20 % al 95 %, sin condensación.
Altitud de funcionamiento: inferior a 1000 metros.
Nivel de ruido: inferior a 55 dB a 1 metro.
El fabricante señala que las temperaturas superiores a 25 °C reducen la vida útil de las baterías.
Aplicaciones recomendadas
El SAI online LAPARA LA-ON-6K-LCD-V.10 de 6 kVA está orientado a instalaciones profesionales que requieren alimentación regulada y continuidad de suministro, como:
Centros de procesamiento de datos —CPD—.
Servidores e infraestructura informática.
Equipos de telecomunicaciones.
Sistemas industriales.
Equipos médicos, según los requisitos de compatibilidad de cada instalación.
Su combinación de doble conversión, potencia activa de 6000 W, salida senoidal pura y transferencia red-batería de 0 ms lo convierte en una solución para proteger cargas profesionales dentro de su capacidad nominal.
