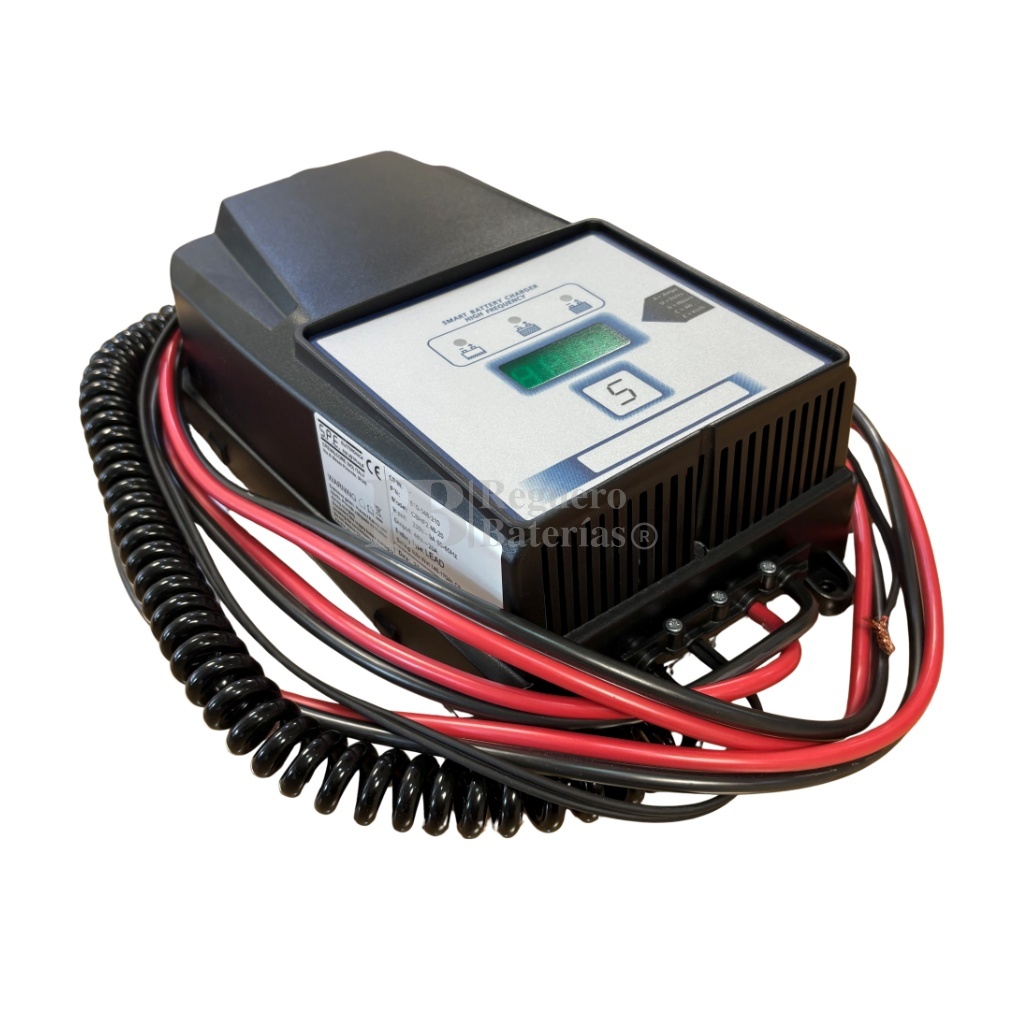

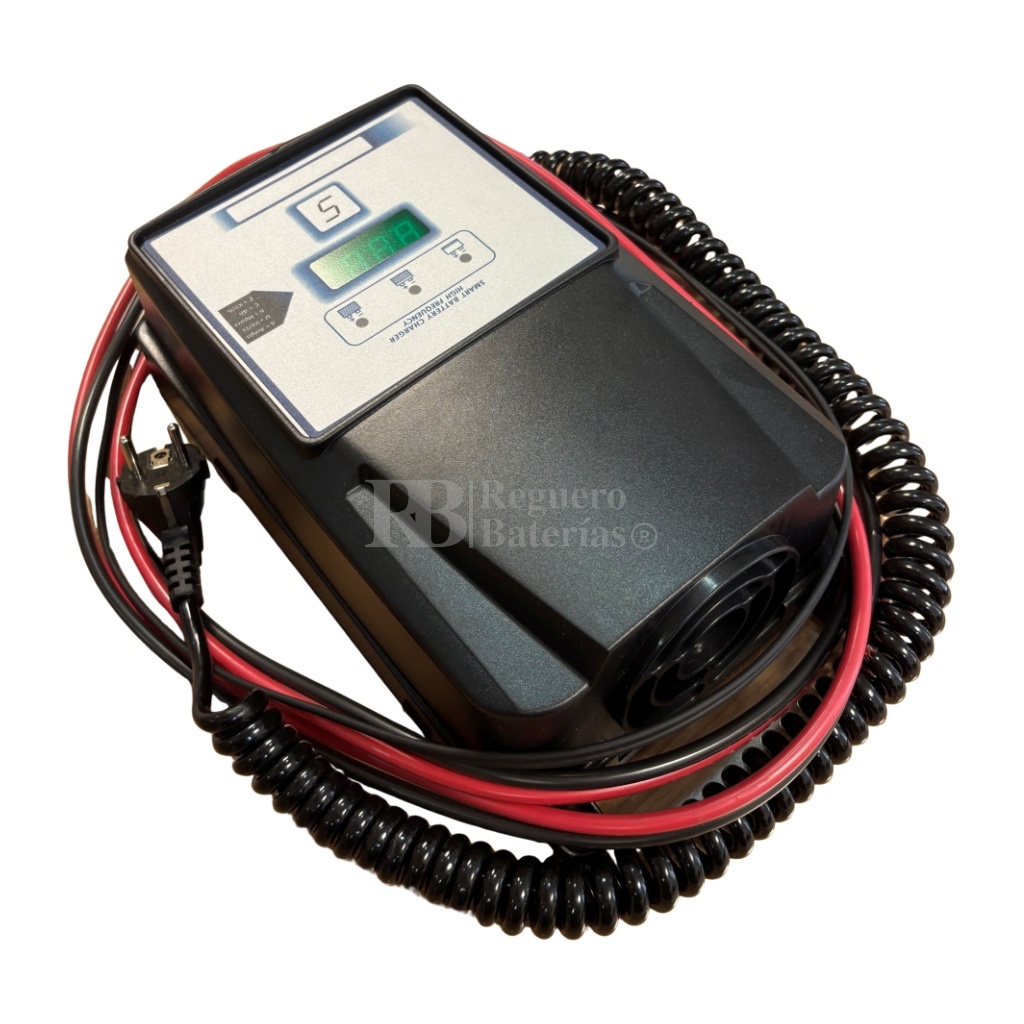

Cargador para 2 baterías LUCAS 12-LC-GC-HC 12 Voltios 150 Amperios, S.P.E CBHF2 15-12 WET para baterías de plomo ácido ( Electrolito Líquido ), de 12 Voltios 15 Amperios de carga, recomendado para baterías con capacidades comprendidas entre 130 hasta 185 Amperios de capacidad nominal.
Las características innovadoras del cargador de baterías CBHF2 son las siguientes:
El cargador de baterías S.P.E. CBHF2 es un modelo específico de cargador fabricado por S.P.E. (Società Prodotto Elettrici), una empresa italiana especializada en la fabricación de equipos eléctricos, en particular cargadores y sistemas de alimentación para baterías. El cargador de baterías S.P.E. CBHF2 ofrece varias ventajas que lo hacen una opción eficiente y confiable para la carga de baterías de plomo-ácido, AGM y GEL.
Los cargadores S.P.E. están diseñados para proporcionar una carga eficiente y segura mediante un proceso de carga varias etapas. A continuación, se detallan las principales fases de este proceso:
- Primera fase (Carga inicial): Al conectar el cargador a la batería y a la fuente de alimentación, el dispositivo realiza una prueba de tensión para verificar la correcta conexión y el estado de la batería. Si todo es correcto, el cargador inicia la carga suministrando corriente constante hasta alcanzar un voltaje predeterminado. Durante esta fase, el LED rojo permanece encendido de forma fija, indicando que la carga está en progreso.
- Segunda fase (Absorción): Una vez alcanzado el voltaje establecido, el cargador mantiene este voltaje constante mientras la corriente de carga disminuye progresivamente. Esta etapa asegura que la batería alcance su capacidad máxima sin sobrecargas. El LED amarillo fijo indica que el cargador se encuentra en esta fase.
- Tercera fase (Mantenimiento o flotación): Después de completar la carga, el cargador reduce la tensión a un nivel de mantenimiento para compensar la auto descarga de la batería y mantenerla en estado óptimo sin dañarla. El LED verde fijo señala que la batería está completamente cargada y en fase de mantenimiento.
Indicadores visuales de estado

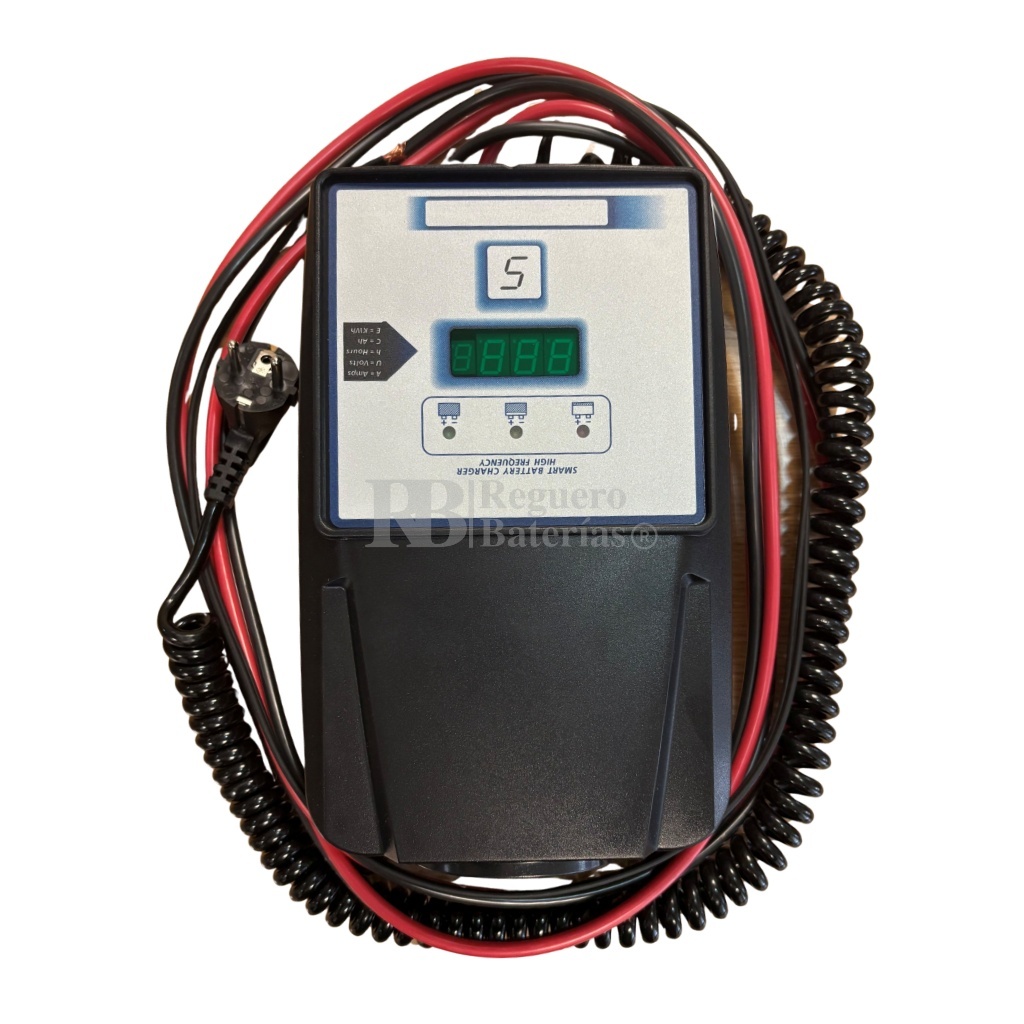

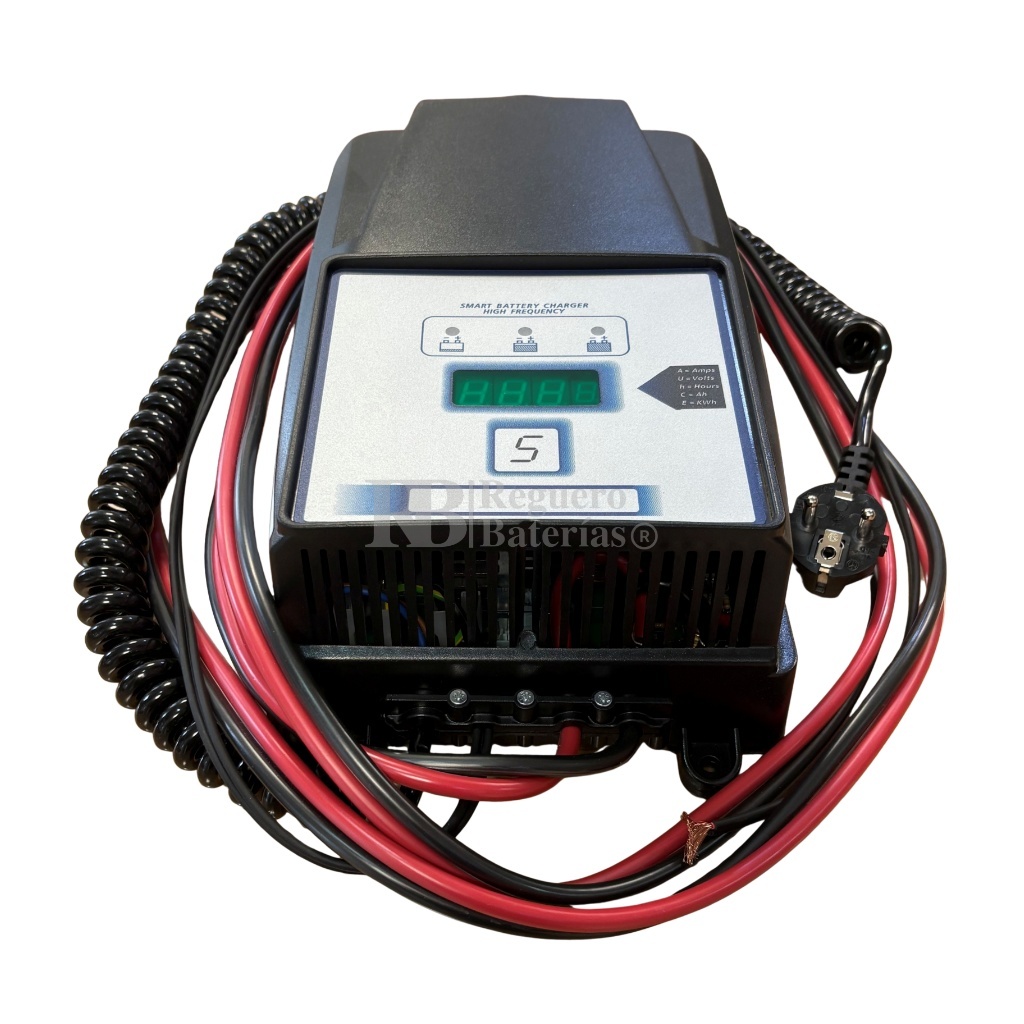

- Display de 3 digitos para visualizar A = corriente de carga, U = tensión de la batería, h = tiempo de carga, C = amperio-hora de carga (Ah), E = energía utilizada [KWh].
- LED rojo fijo Primera fase de carga normal.
- LED amarillo fijo Segunda fase de carga normal.
- LED verde fijo Carga completa o fase de mantenimiento.

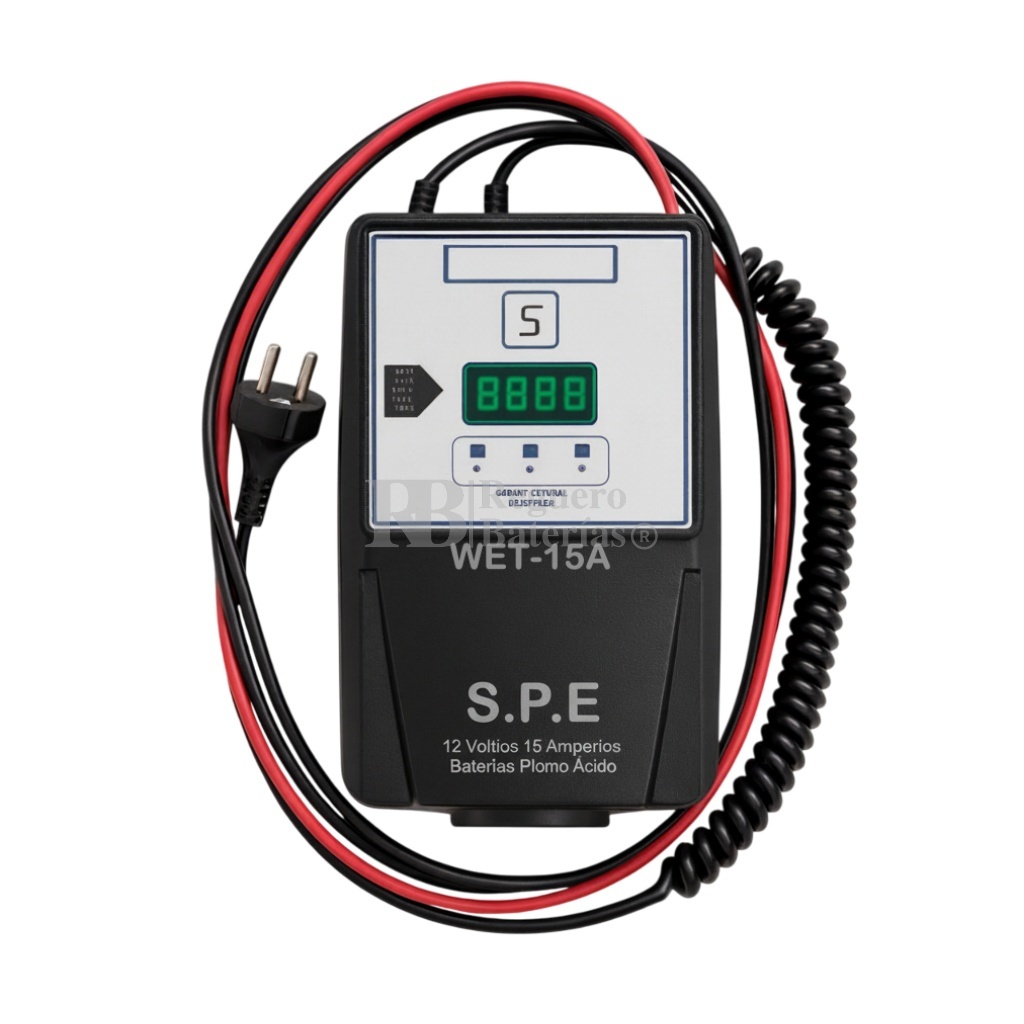

Especificaciones técnicas cargador S.P.E CBHf2-12WET
- Marca / Fabricante: S.P.E Electrónica Industrial
- Modelo: CBHDF2-12WET
- Curva de Carga: WET Plomo Abierto electrolito líquido
- Etapas: 3
- Voltaje de entrada: 100 / 240 VAC
- Voltaje de salida: 12 Voltios
- Frecuencia de entrada: 50 / 60 HZ
- Corriente de carga: 15 Amperios
- Grado de protección: IP30
- Medidas: 310,0 x 180,0 x 100,0 mm
- Peso: 3,50 Kilos
- Relé auxiliar salida NC 1 amperio carga inductiva, 2 amperios carga resistiva.
Manual Usuario: S.P.E CBHF2
Características del cargador S.P.E CBHF2:
- Alta eficiencia (>90%): Reduce el consumo de energía y minimiza el calor generado.
- Curva de carga IUIa: Prolonga la vida útil de la batería al proporcionar una carga progresiva y suave.
- Carga adaptativa: Detecta automáticamente el estado de la batería y ajusta la carga según sea necesario.
- Tamaño reducido y peso ligero (alrededor de 3,5 kg): Fácil de transportar e instalar.
- Entrada de voltaje universal (100-240V AC, 50/60Hz): Puede utilizarse en distintos países sin necesidad de un convertidor.
- Protección contra sobrecarga, cortocircuito e inversión de polaridad: Evita daños en el sistema eléctrico.
- Sistema de protección térmica: Previene el sobrecalentamiento y alarga la vida útil del cargador.
- Encapsulado robusto: Resistente a condiciones ambientales adversas.
- Pantalla iluminada: Muestra datos en tiempo real sobre voltaje, corriente y estado de carga.
- Carga automatizada: No requiere intervención manual y se detiene automáticamente cuando la batería está completamente cargada.
- Tecnología MOSFET avanzada con alta frecuencia y transformador de aislamiento.
- Proceso de carga completamente controlado por microprocesador.
- Visualización en pantalla brillante de la corriente de carga, del voltaje de la batería, del tiempo de carga, de la carga suministrada en Ah, y de la energía eléctrica consumida en Kwh.
- 6. Inicio del proceso de carga en el modo "soft start”, almacenamiento de datos del ciclo al finalizar y reinicio automático después de la conexión de una batería nueva.
- 7. Protección contra las inversiones de polaridad, cortocircuitos, sobretensiones o anomalías por medio de un relé de salida.
- 8. Conexiones del cargador a una batería sin chispas en los terminales de salida con la ventaja de una mayor seguridad gracias al reconocimiento de la tensión de la batería con la corriente por un relé de salida abierto normalmente.
- Señalización alfanumérica de posibles anomalías.
- Parámetros de carga intensiva en caso de tensión en la red de +/-10%.
- Rendimiento > 85%
- Rizado de salida con carga máxima inferior a 150 mV.
- Compensación de la caída de tensión en los cables de conexión a la batería con algoritmos en el interior del microprocesador.
- Inicio del ciclo de carga también con baterías de 1V.
- Protección térmica contra subidas de temperatura.
- Relé auxiliar que permite la desconexión parcial o total de la máquina. El relé previene que la máquina funcione mientras el cargador esté operativo. Este es un recurso de seguridad.
Información general y advertiencias para su uso en baterías AGM, GEL y Plomo Ácido con electrolito líquido:
- Cargador de baterías electrónico automático por microprocesador para todos los tipos de baterías.
- Ciclo de carga completamente automático con ajuste electrónico, protección en caso de sobrecarga, cortocircuito en los bornes e inversión de polaridad.
- La batería no debe desconectarse jamás durante la carga: esta operación podría causar chispas.
- El aparato no debe usarse jamás bajo la lluvia, en lugares donde se lava o en ambientes húmedos.
- Antes de iniciar la carga, controlar que el aparato esté conforme a la tensión de la batería, que la corriente de carga
corresponda a la capacidad de la batería y que la curva de recarga seleccionada (para baterías al Plomo-Ácido o parabate rías herméticas al Gel) sea apropiada al tipo de batería a cargar. Comprobar además que la tensión de entrada del cargador, indicada en la placa de caracteristicas, esté conforme a la alimentación disponible y que la instalación disponga de conexión a tierra.
- Si es necesario, sustituir el fusible con otro del mismo tipo y valor, como se indica en la placa de características.
- Usar el cargador de baterías sólo en áreas bien ventiladas.
Para baterías de plomo ácido de electrolito líquido:
- Controlar el nivel del agua después de cada ciclo de carga.
- Llenar nuevamente sólo con agua destilada.
- ¡Atención! Los gases emanados durante la carga son explosivos. No fumar en proximidad de las baterías. Cuando se manejan cables o equipos eléctricos, evitar llamas libres o chispas.
- Atención: usar gafas de protección y guantes de seguridad durante las operaciones de mantenimiento. El ácido de la batería causa daños. En caso de contacto con el ácido de la batería, lavar muy bien la parte interesada con agua fresca y consultar un medico si fuera necesario.
