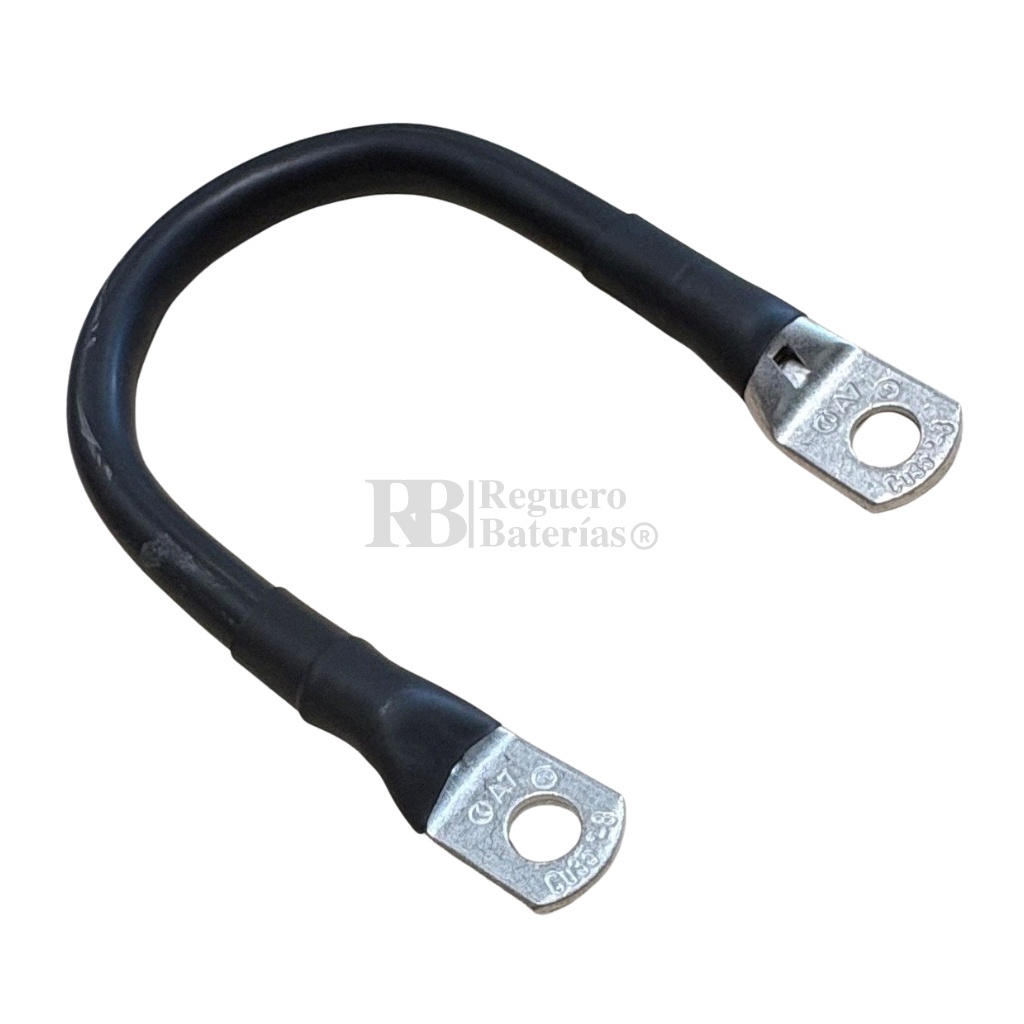

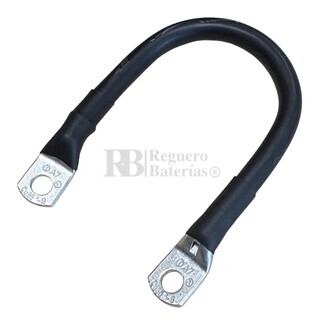

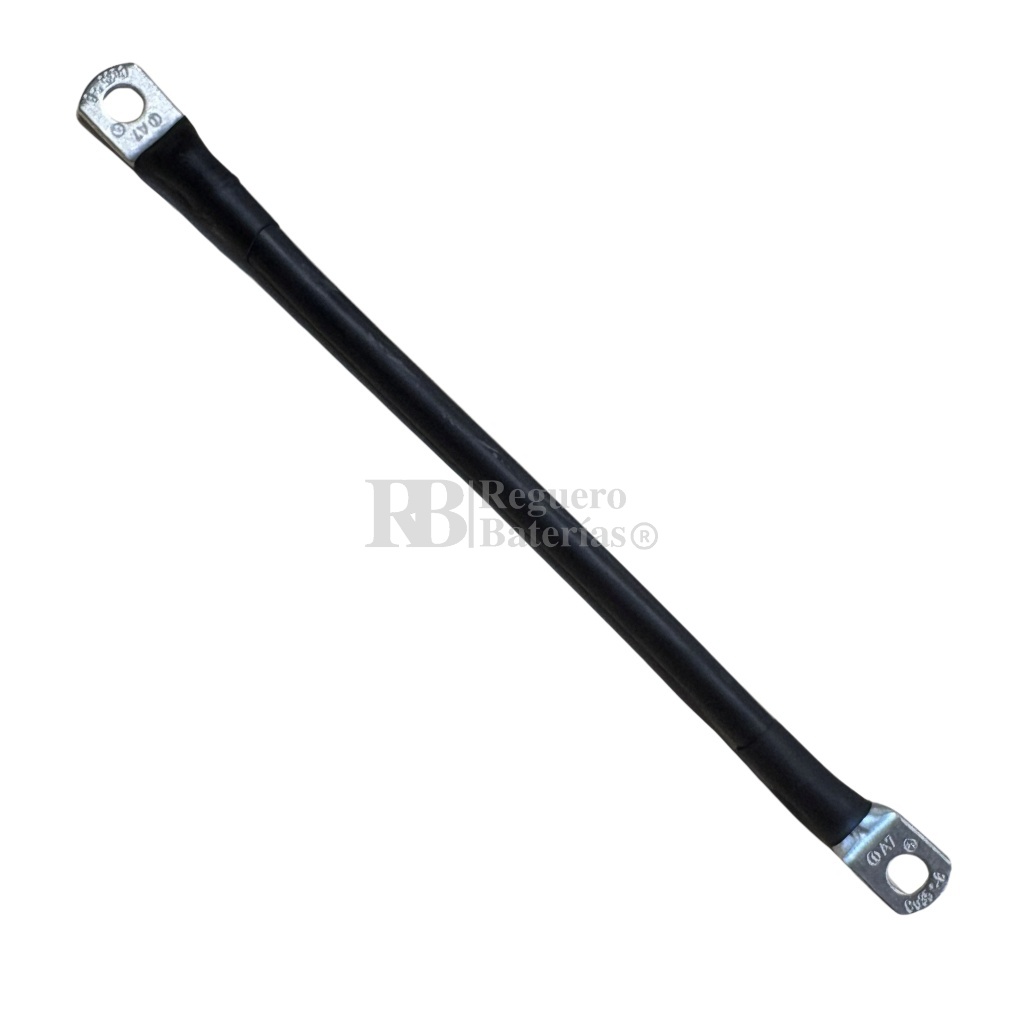

Cable de interconexión CT3520 para baterías de 20 Cms con conector redondo de ojal para tornillo 8 mm Ø
El cable de conexión CT3520 está construido para para unir varias baterías entre sí y así obtener el voltaje y la capacidad (amperaje) deseada y formar un banco de baterías, asegurando una distribución uniforme de corriente entre las baterías del mismo grupo.

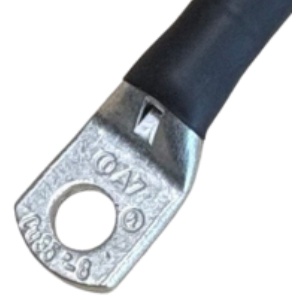

Características del conector:
- Tipo de conector: Terminal redondo con agujero 8 mm Ø
- Temperatura minima de trabajo: -50ºC
- Temperatura máxima de trabajo: 150ºC
- Numero de orificios
- Tratamiento superficial: Estañado
- Geometría de compresión: heaxgonal; hendidura
- Cumple ROHS: Si
Características del cable:
- Norma aplicable: Cable unipolares sin cubierta con aislamiento de PVC construidos según la norma EN-50525-2-31.
- Conductor: Cobre pulido flexible clase 5 según UNE EN 60228
- Aislamiento: PVC tipo TI 1 según UNE EN 50363-3
- Sección (mm²): 1 x 35
- Ø exterior aprox. (mm)
- Peso (kg/km) 331,50
- Resistencia a 20ºC (Ω/km) 0,554
- Largo de latiguillo sin conectores: 20 cms
- Color: Negro
Tipos de conexión y su porpósito:
Conexión en serie:
- Se conecta el positivo de una batería con el negativo de la siguiente.
- Suma los voltajes, pero la capacidad (Ah) permanece igual.
- Ejemplo: 2 baterías Trojan T105 (6 V cada una, 225 Ah) conectadas en serie → 12 V, 225 Ah.
Conexión en paralelo:
- Se conectan positivos con positivos y negativos con negativos.
- Suma las capacidades (Ah), pero el voltaje se mantiene igual.
- Ejemplo: 2 baterías Trojan T105 en paralelo → 6 V, 450 Ah.
Conexión serie-paralelo:
- Combina ambas configuraciones para obtener tanto mayor voltaje como mayor capacidad.
- Se usa en sistemas más grandes (por ejemplo, 24 V o 48 V).
| Categoría: |
Cableados y Conexiones
|
| Medidas Unidad |
Cable de 20 centímetros con conectores orificio 8 mm Ø |
| Tipo de conexión |
Conector redondo batería con agujero 8 mm Ø
|
